剖面混凝土线填充？？？

314212186

8 a# W9 n! L0 a在填充里，怎样可以添加混凝土的 剖面线呢 ，想了很久都做不出？？

myy811030

仅供参考！不行的话在本论坛下载些填充图案解压到你的cad安装目录下，填充时添加新填充图案就行，我就是这么弄的。

smartlz

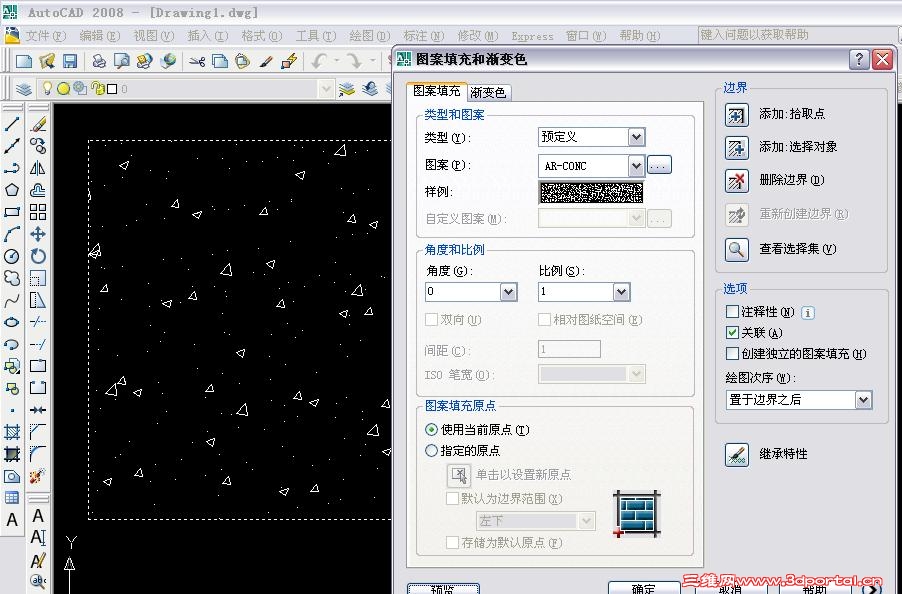

请看下图。

314212186

myy811030 发表于 2013-6-13 22:03 http://www.3dportal.cn/discuz/static/image/common/back.gif
) \1 k. ^) g- C' }仅供参考！不行的话在本论坛下载些填充图案解压到你的cad安装目录下，填充时添加新填充图案就行，我就是这么 ...

9 i$ F, ^" R. ?: a4 x& d1 ~下载了 但不知道怎样可以 将那些填充付上去了  那好像没有添加填充了

myy811030

314212186 发表于 2013-6-14 08:41 static/image/common/back.gif
' f: ~/ h$ J4 ~; [# f( `! ]: b. L5 s下载了 但不知道怎样可以 将那些填充付上去了  那好像没有添加填充了

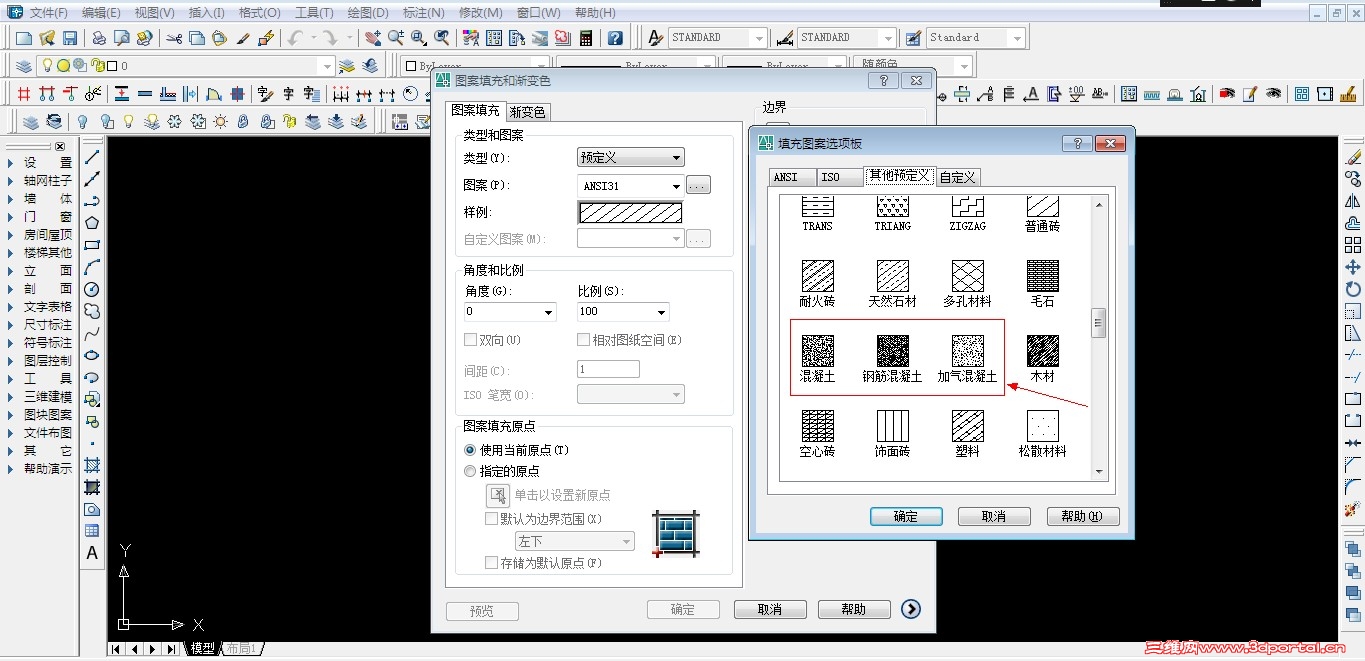

打开填充图案选项板，在自定义里添加

topidea

2 c/ E9 h+ L- O9 R! x: r- f/ ?

0 e2 i( j' I& P
这还不简单吗?  将 acad.pat 及 acadiso.pat 文件打开，将下边这段加进去

*钢筋混凝土, Tangent
* b- P6 T9 P' g$ G2 W45 , 0 ,0,0, 2.5
50,      0,0,      4.12975034,-5.89789472,       0.75,-8.25
2 G  \( M- `1 q# a( v355,     0,0,     -2.03781207,7.37236840,        0.60,-6.6
' F% n% y4 N0 Y100.4514, 0.5977168,-0.0522934, 5.7305871,-6.9397673, 0.6374019,-7.01142112
& ]( Q/ w: p: P/ f- |/ X$ Q46.1842, 0,2,      6.19462551,-8.84684208,       1.125,-12.375
; W6 G  e7 z, S. i8 C9 z& T- H9 h96.6356, 0.88936745,1.86206693, 8.59588071,-10.40965104, 0.95610288,-10.51713
1 A! l, c2 {3 T' ^( ^! H$ l351.1842, 0,2,     7.74328189,11.0585526,        0.9,-9.9
21,      1,1.5,    4.12975034,-5.89789472,       0.75,-8.25
1 u" i$ ]" @$ n' n' J: l326,     1,1.5,   -2.03781207,7.37236840,        0.60,-6.6
, |) I: X' t) t+ L* j6 c- Y71.4514, 1.49742233,1.16448394, 5.7305871,-6.9397673, 0.6374019,-7.01142112
7 ]/ }' t( X, m$ H37.5,    0,0,      2.123,2.567,                  0,-6.52,0,-6.7,0,-6.625
3 m" P- f4 R0 ~7.5,     0,0,      3.123,3.567,                  0,-3.82,0,-6.37,0,-2.525
-32.5,  -2.23,0,   4.6234,2.678,                 0,-2.5,0,-7.8,0,-10.35
-42.5,  -3.23,0,   3.6234,4.678,                 0,-3.25,0,-5.18,0,-7.35

$ ?  m% W  {% ]

topidea

要诀是，整个文件的最尾，要留一空行
