在圆柱准确方位开孔

易水送客 · 发表于 2013-6-13 07:04:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我是做压力容器的，压力容器同体表面的开孔一般是根据0° 90°180°270°进行定位，在solidworks里边怎么定位啊，比如210° 距左端1500，新人不会求帮助

▲烟雾缭绕、 · 发表于 2013-6-13 10:34:13

LZ用的是哪个版本的

zll3310737 · 发表于 2013-6-13 10:56:24

根据需要的角度新建立基准面，然后在此基准面上打孔。

huodeidei · 发表于 2013-6-13 11:07:36

没看懂

ffda · 发表于 2013-6-13 11:34:50

用草图定位，用异形孔抓点。

csaa3800 · 发表于 2013-6-13 11:36:30

来个图纸大家就好说清楚了

Tang158158 · 发表于 2013-6-13 13:39:03

用三楼的方法就行。

gt.adan · 发表于 2013-6-13 15:54:01

支持異型孔定位~~

Part1.rar (80.82 KB, 下载次数: 9)

易水送客 · 发表于 2013-6-13 18:56:26

本帖最后由易水送客于 2013-6-13 19:08 编辑

gt.adan 发表于 2013-6-13 15:54 static/image/common/back.gif# q: ]3 T6 u7 m9 b7 t
支持異型孔定位~~

谢谢大神，能说一下具体过程吗没找到度数定位选项啊我的是08版的能帮忙发个视频吗

gt.adan · 发表于 2013-6-13 21:22:50

本帖最后由 gt.adan 于 2013-6-13 21:23 编辑

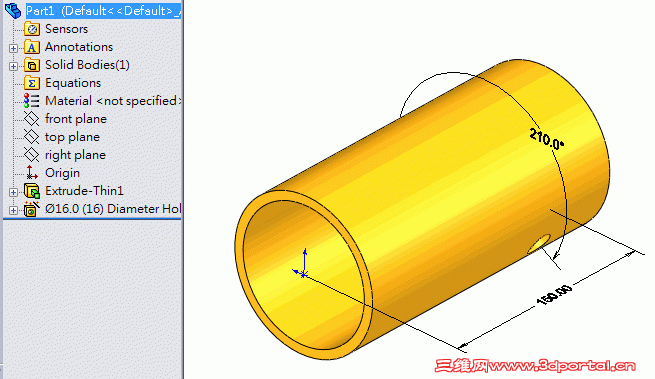

2008 應該也是有異型孔特徵的。先隨便在圓柱面上點一個位置生成異型孔。
其後此特徵會生成兩個草圖，一個是2d草圖，內容是異型孔的類型及尺寸。
另一個是3d草圓，內容定義了異型孔的位置，
進入此3d草圖對位置做一些建構線或者限制條件加以完全定義，來達到樓主的尺寸要求。
3d草圖的定義方式，您可以參考俺檔案中的做法，當然前提是您如果可以開啟2010的版次。

另外，當然也可以在點選孔的位置後，直接在草圖中定義，不用退出特徵再進入草圖。
動畫就不上了，您自己摸索一下應該不是問題~
