这个螺旋线怎么画求指导

rnlnfei01 · 发表于 2013-5-30 16:51:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 rnlnfei01 于 2013-5-30 16:53 编辑

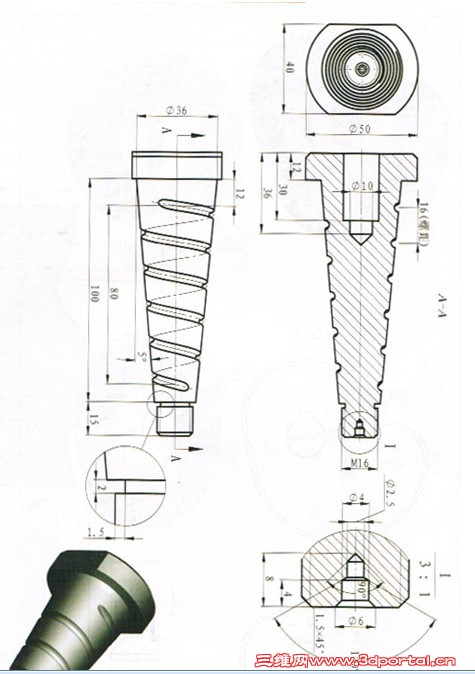

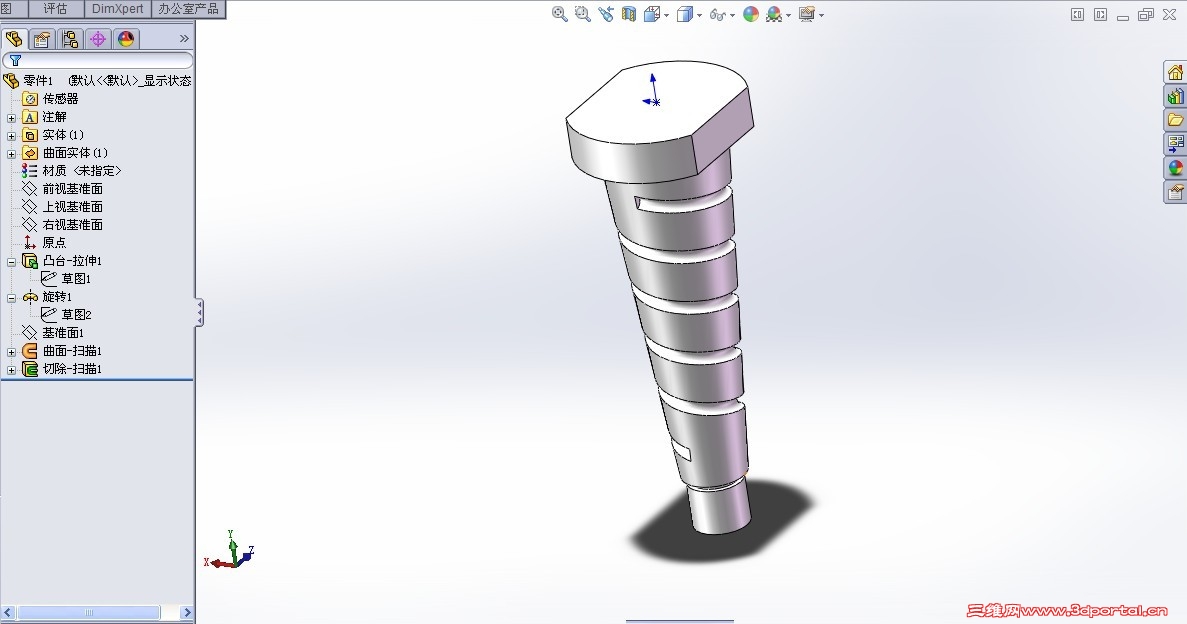

这个用曲面交叉线能出来这个形状，但是用扫描切除怎么做啊请高手附上源文件谢谢

csaa3800 · 发表于 2013-5-30 17:20:20

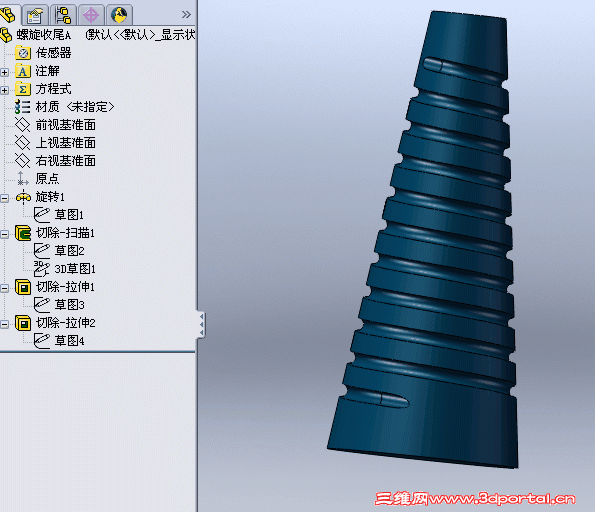

要吃饭了，简单画了下，
你看下按这方法行不行。

螺纹.rar (521.55 KB, 下载次数: 25)

d2126159 · 发表于 2013-5-30 17:29:41

试了一下收尾没做好

下班回家

rnlnfei01 · 发表于 2013-5-30 17:31:01

本帖最后由 rnlnfei01 于 2013-5-30 17:32 编辑

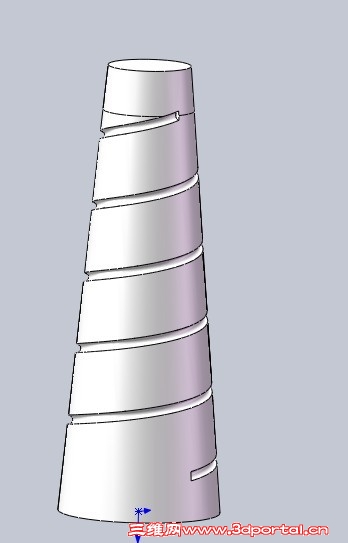

我也做出来了就是收尾的时候貌似用拉伸切除不能平滑过渡

22553711 · 发表于 2013-5-30 19:14:50

本帖最后由 22553711 于 2013-5-30 19:56 编辑

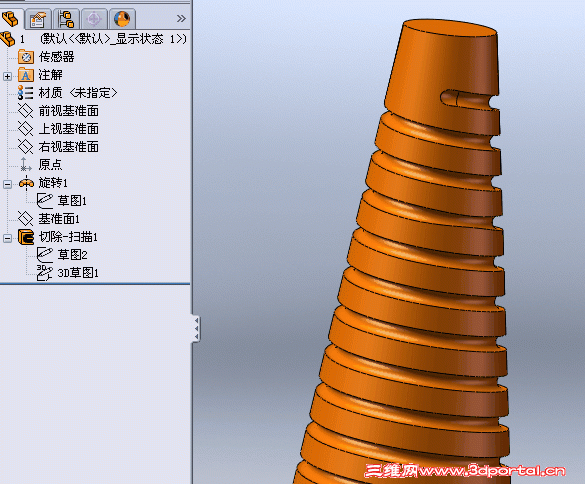

我来提供一种常规做法：

22553711 · 发表于 2013-5-30 19:40:11

本帖最后由 22553711 于 2013-5-30 19:56 编辑

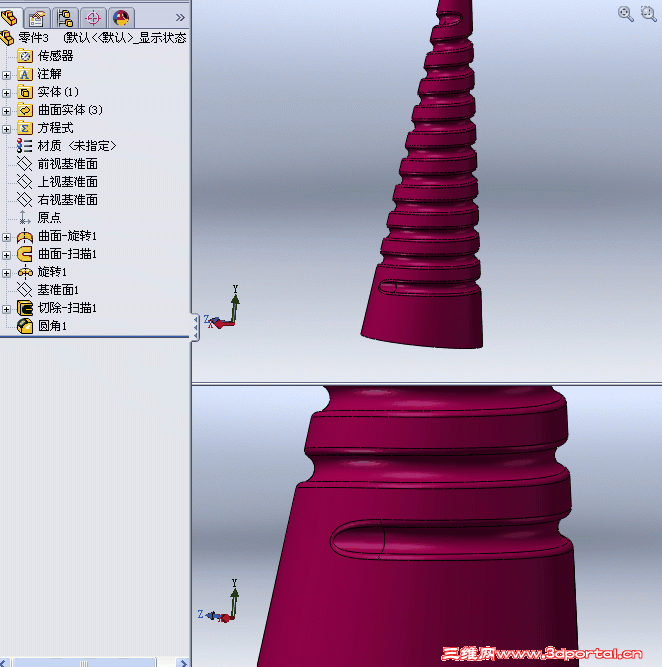

有兴趣再看一下这种做法，头都大了一圈

ryouss · 发表于 2013-5-30 20:59:22

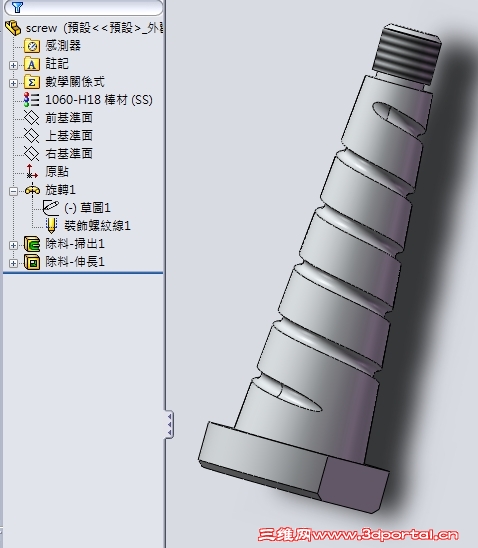

作參考

screw.rar (453.13 KB, 下载次数: 24)

彤儿 · 发表于 2013-5-30 22:43:47

正在学习中!

rnlnfei01 · 发表于 2013-5-31 07:58:05

梁老师可变螺距的圈数和直径是怎么计算得出的啊

rnlnfei01 · 发表于 2013-5-31 07:58:41

ryouss 发表于 2013-5-30 20:59 static/image/common/back.gif
8 T' h% S, g: ]+ K" R' k0 @) k' s作參考' I8 v1 K% p5 L3 c$ Y
: v. Y8 e" C# H6 _2 ?
[2012版]

梁老师可变螺距的圈数和直径是怎么计算得出的啊

foxjinlin · 发表于 2013-5-31 08:04:57

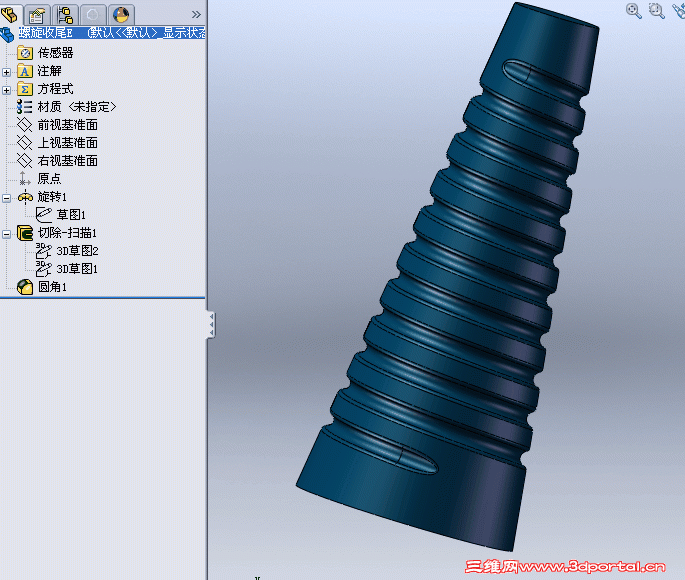

一、先画螺旋线
二、画一个3D草图，把螺旋线“转换实体引用”到该3D草图中
三、在转换实体引用后的螺旋线两端各画一条直线，并都加上与螺旋线相切的约束
四、画螺旋截面，作扫描切除

22553711 · 发表于 2013-5-31 08:27:11

本帖最后由 22553711 于 2013-5-31 08:37 编辑

ryouss 发表于 2013-5-30 20:59 http://www.3dportal.cn/discuz/static/image/common/back.gif
( m7 N4 p, v& x% f! k; a作參考8 y$ Z6 r7 z; a+ `! F. c4 d
& R' ~8 _6 C: \) A* R' |
[2012版]

学习了梁兄变距螺旋做法，

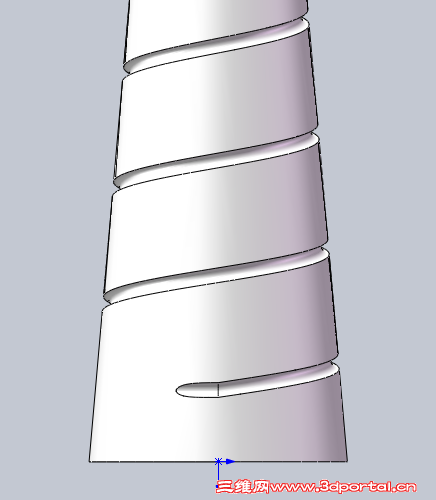

现在给个稍稍简单点的收尾方法供楼主参考：
贴图中扫描曲线是通过方程获得，当然也可以用交叉曲线获得，两端收尾可以直接拉除。

rnlnfei01 · 发表于 2013-5-31 08:43:47

22553711 发表于 2013-5-31 08:27 static/image/common/back.gif
% S* M: t! X$ o' Z学习了梁兄变距螺旋做法，% Y+ I/ O% K" {" k& Q7 a5 E( q0 G; G
现在给个稍稍简单点的收尾方法供楼主参考：2 K3 i J% j' S$ r, n) e
贴图中扫描曲线 ...

收尾用拉除是不是不够平滑啊

rnlnfei01 · 发表于 2013-5-31 08:44:40

12楼的附件打不开啊

22553711 · 发表于 2013-5-31 08:46:56

rnlnfei01 发表于 2013-5-31 08:43 static/image/common/back.gif3 y) j: L" k$ M) h, P" T
收尾用拉除是不是不够平滑啊

平不平滑您可以看我在上面的贴图

rnlnfei01 · 发表于 2013-5-31 08:48:02

22553711 发表于 2013-5-31 08:46 static/image/common/back.gif6 h; @, m% f: y- l2 |9 A* C9 d
平不平滑您可以看我在上面的贴图

您那附件怎么打不开啊

Jzhongqiang · 发表于 2013-5-31 08:59:14

继续顶下希望来个更完美的

22553711 · 发表于 2013-5-31 09:05:04

rnlnfei01 发表于 2013-5-31 08:44 http://www.3dportal.cn/discuz/static/image/common/back.gif
2 F3 K5 b3 Y+ G4 p5 l12楼的附件打不开啊

不好意思，附件打不开可能是公司保密系统起了作用，以后我也不会再上PAR了。

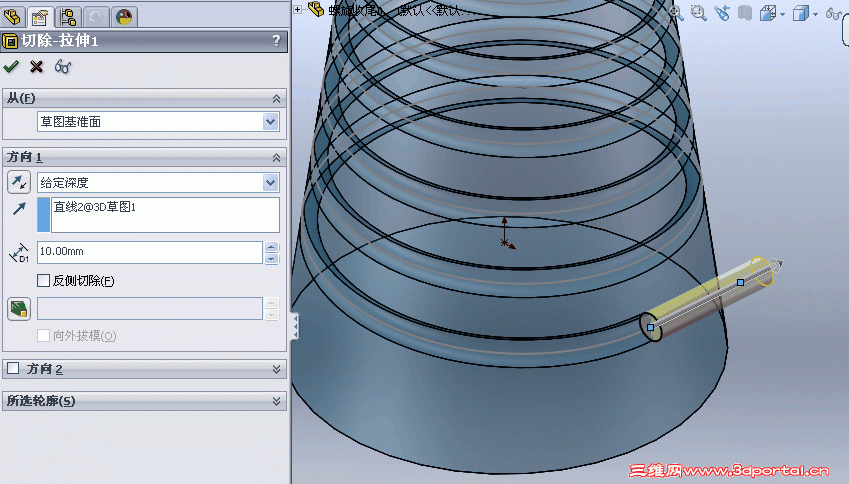

作一条辅助线作为拉伸方向试一下?

rnlnfei01 · 发表于 2013-5-31 09:11:47

22553711 发表于 2013-5-31 09:05 static/image/common/back.gif! ?! @5 v- c( W- o3 g
不好意思，附件打不开可能是公司保密系统起了作用，以后我也不会再上PAR了。
3 M8 D c' B5 w- N) i; m作一条辅助线作为拉伸方向 ...

做条辅助线来切除好多了
