[已解决] cad的箭头怎么画

[复制链接]
发表于 2013-5-17 09:28:45 | 显示全部楼层 |阅读模式 来自: 中国安徽马鞍山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
新手画图, 现在画箭头都是从标注里面块打散得来的,很不方便,怎样快速画箭头
发表于 2013-5-17 09:40:35 | 显示全部楼层 来自: 中国广东韶关
自己画一个需要的,生成块以后调用。。按比例来放大缩小
发表于 2013-5-17 09:52:02 | 显示全部楼层 来自: 中国江苏无锡
cad没有直接画箭头的工具。可以借用指引标注leader,文字不输入,来得到箭头。

评分

参与人数 1三维币 +3 收起 理由
唐昕晨 + 3 也是一种方法

查看全部评分

发表于 2013-5-17 10:45:42 | 显示全部楼层 来自: 中国江苏无锡
楼上几位说得正确。但经常需要画箭头的话可通过二次开发或直接加装插件来增加此功能。

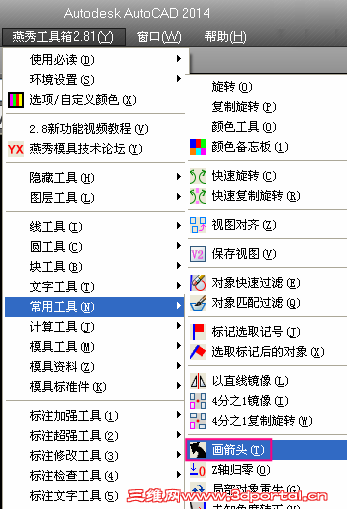

0 @' G9 i/ F2 p- T+ ]2 |1 u 箭头.PNG

评分

参与人数 1三维币 +3 收起 理由
唐昕晨 + 3 应助

查看全部评分

发表于 2013-5-17 11:00:03 | 显示全部楼层 来自: 中国广东汕头
用多段线,设置里面的宽度也行画出箭头,然后创建成块来进行插入。

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

发表于 2013-5-17 11:01:49 | 显示全部楼层 来自: 中国江苏无锡
本帖最后由 smartlz 于 2013-5-17 11:04 编辑 ) y1 R, j( V# E3 [( f# A3 U
9 ]3 j# E3 c- a' c' y
楼上,燕秀这个功能不能画直箭头吧?只能画曲线圆弧箭头!请确认。
发表于 2013-5-17 12:08:41 | 显示全部楼层 来自: 中国江苏无锡
本帖最后由 lvdeping 于 2013-5-17 12:22 编辑
+ q8 p4 k* Q& W  F- D& E* b% E* N" Z
smartlz 发表于 2013-5-17 11:01 http://www.3dportal.cn/discuz/static/image/common/back.gif* z. C+ h: C& e- g- d
楼上,燕秀这个功能不能画直箭头吧?只能画曲线圆弧箭头!请确认。

  y' w  x/ V" y% P0 s4 N" F9 [$ M4 Y! G$ W
弯直都可画。
. d0 e9 b/ H2 {3 b, c, a# N
3 P" q7 t! J3 c- q* O+ z
" `8 V$ [  J6 ^7 n" i贱人只可画圆弧的:

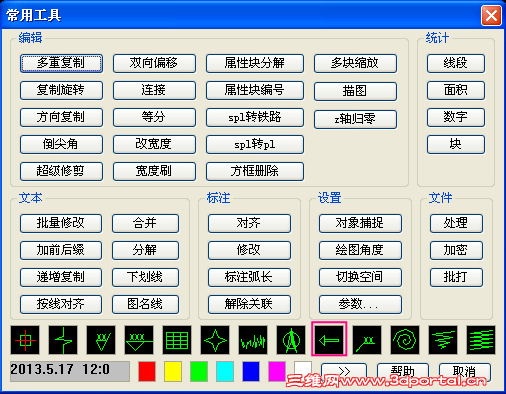

+ }* T2 @" K  z5 ~3 u 贱人工具.PNG 0 O0 a) |# y6 V1 i

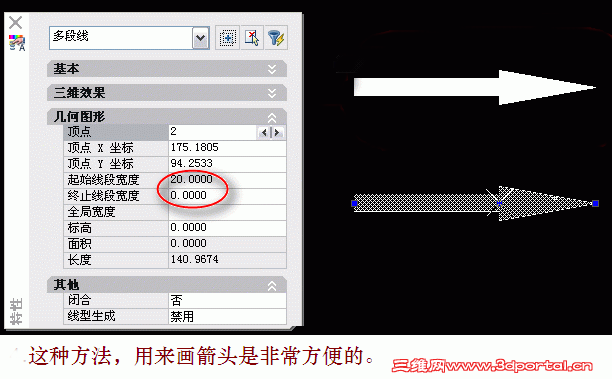

) ?8 b$ k: S0 j7 b. Q! h) c! o用CAD自身的多段线也可很方便地画箭头:
/ v) l* \, `7 S! i% |
  B# W+ K( w# h, M: N

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

发表于 2013-5-17 18:50:59 | 显示全部楼层 来自: 中国浙江杭州
果然好多大神啊
发表于 2013-5-18 09:15:36 | 显示全部楼层 来自: 中国福建福州
楼主可以试一试pl多段线。起点设置某宽度,终点宽度为0。这样就行了
发表于 2013-6-6 14:46:07 | 显示全部楼层 来自: 中国福建厦门
使用多线段命令咯
发表于 2013-6-7 16:46:41 | 显示全部楼层 来自: 中国上海
多段线,通过设置宽度嘛。
发表于 2013-6-8 19:23:11 | 显示全部楼层 来自: 加拿大
如果不常用可以用多义线功能 如果常固定的几个可以做成块使用 要是形式经常变的化可以用工具 哪个工具真是太强了

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

发表于 2013-6-8 21:47:25 | 显示全部楼层 来自: 中国福建厦门
简单的可以用多义线绘制, X1 _' G1 k4 ?4 w: T( C
发表于 2013-6-9 16:50:24 | 显示全部楼层 来自: 中国江苏无锡
可以用多段线命令,设置起点为0,终点大一点
发表于 2013-6-9 22:36:51 | 显示全部楼层 来自: 中国江西九江
可以用多段线。起点线宽0、长度自己定义、终点线宽自己定义(一定要大于0)、再起点线宽(小于终点线宽)、最后终点线宽(同再起点线宽相同)
, n; Q- Z4 a* T不知道明白没有。就是多段线的使用。、8 a4 |0 W- f" i0 C
% U* E+ h) m) Q6 V- N( K  X
命令: _pline6 j" u  y3 W- A
指定起点:
9 I+ z8 ^1 J2 m: L5 ~1 q" a; C当前线宽为 5.0000
$ W& o. k8 p5 n( }+ m指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w/ K# [5 Y7 _7 N/ Y9 X3 F+ U3 v
指定起点宽度 <5.0000>: 0
; d) B. n( [/ W6 P7 f; @指定端点宽度 <0.0000>: 55 o* i& [7 u( ]( p% I
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
- M2 d; i  m/ _4 K3 l" N指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
( S2 F- U# k/ _; R* b指定起点宽度 <5.0000>: 3+ s0 t3 h/ o- K' h
指定端点宽度 <3.0000>: 3
发表于 2013-6-14 13:15:20 | 显示全部楼层 来自: 中国江苏苏州
燕秀工具箱,在哪里下载?
发表于 2013-6-24 12:52:15 | 显示全部楼层 来自: 中国江西九江
maul_des 发表于 2013-6-14 13:15 static/image/common/back.gif% g! Q  c2 l3 s2 }8 y6 ?
燕秀工具箱,在哪里下载?

9 p* M0 I6 I% i3 l% T  e! L燕秀工具箱2.81
  f3 J3 ]/ i9 q/ S; v, g) o+ _! rhttp://www.3dportal.cn/discuz/fo ... ead&tid=1150102
发表于 2013-8-3 07:45:21 | 显示全部楼层 来自: 中国江苏苏州
asdolmlm 发表于 2013-6-24 12:52 static/image/common/back.gif
8 A  k4 m' }0 O$ m" u' n燕秀工具箱2.81. ]5 v) z/ F5 L7 F4 d" e% l1 K! Q
http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1150102

, H* x. g% l. d谢谢告知。出差真累。
发表于 2013-8-3 13:29:41 | 显示全部楼层 来自: 中国江苏苏州
直接画就是用PL多段线中进行。
发表于 2013-8-4 11:38:14 | 显示全部楼层 来自: 中国河北秦皇岛
多段线,设置起点终点宽度即可
发表于 2013-8-12 08:55:49 | 显示全部楼层 来自: 中国安徽合肥
用多段线命令,设置初始宽度为一定数值 ,最终宽度为0就可以了!
发表于 2013-8-17 13:41:31 | 显示全部楼层 来自: 中国江苏无锡
引线和多段线都可以,
