液压系统装配图画法

704296726 · 发表于 2013-5-17 08:26:15

您需要登录才可以下载或查看，没有帐号？注册

x

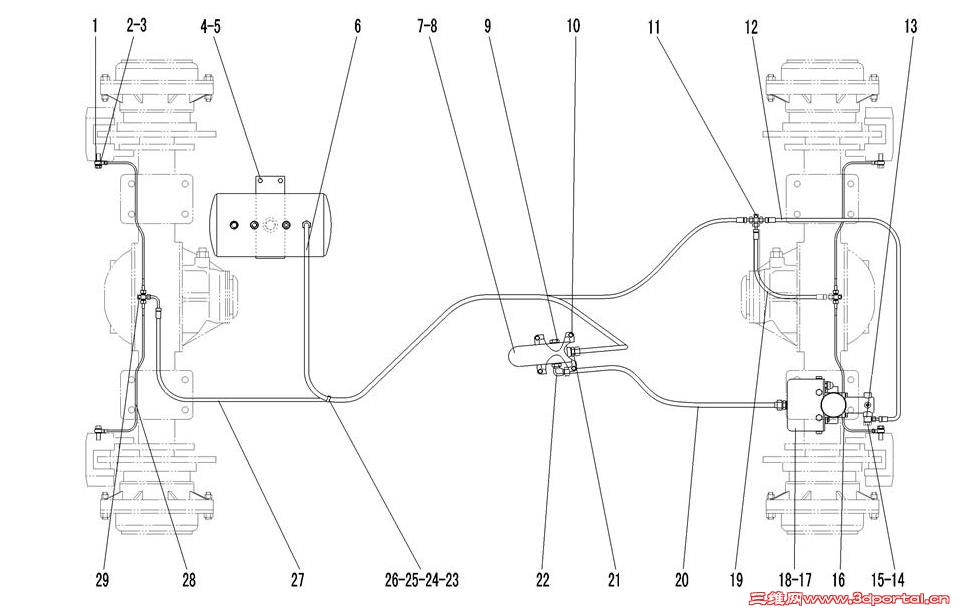

感觉液压系统的总装配图很难画，上面的液压元件以及管路太多，很难表达清楚，是不是有些地方就不需要剖视了，求各位大神指教

自流井 · 发表于 2013-5-17 08:44:53

基本的三视图

加上难于表达的局部视图

有时可以加上右视图

seanf · 发表于 2013-5-19 07:11:09

管路可以不完全画出来，接头处编号即可。

281131906 · 发表于 2013-5-19 11:13:43

3D图全部画出来，做明细表时不会漏，

9619 · 发表于 2013-5-19 12:37:00

现在绘3D图的越来越多。

eason34503 · 发表于 2013-5-20 10:07:03

fnwwxl · 发表于 2013-5-24 17:08:03

本帖最后由 fnwwxl 于 2013-5-24 17:09 编辑

和绘制设备零件图一样的画法。基本三视图+局剖

ancy237 · 发表于 2013-5-29 02:24:31

第一次设计液压传动的机构，身边也没有可参考的，哪位高人有液压冲床方面的资料分享，最好是图档，先谢谢了！！！

会飞的小熊 · 发表于 2013-9-13 14:29:10

同上，第一次做，以前没有设计过，想找个参考资料看看，哪位高人可以帮忙？？？？？
