solidworks 标注样式问题

beicandexiong · 发表于 2013-5-14 11:08:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

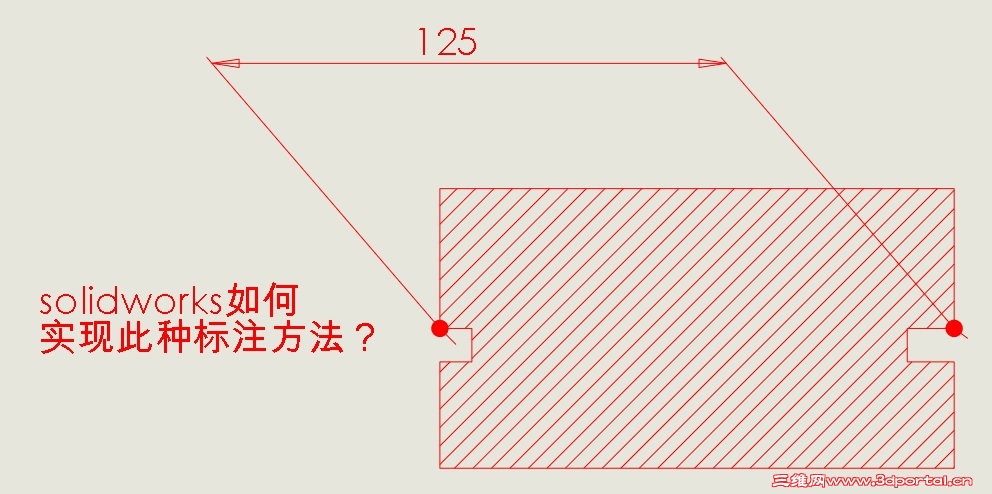

各位大侠，最近遇到日本图纸的一种标注，如图所示，如何实现此种标注。谢谢

lht · 发表于 2013-5-14 11:23:22

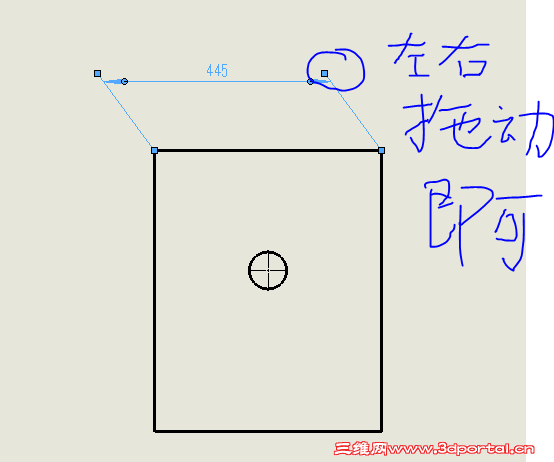

很简单，如图。

beicandexiong · 发表于 2013-5-14 12:49:57

我要的是延伸线端点的两个圆点，且延伸线延长是这个效果

阿帕奇 · 发表于 2013-5-14 13:32:05

beicandexiong 发表于 2013-5-14 12:49 static/image/common/back.gif
( G; o( } [+ _* ?+ Y4 \4 T4 s8 {我要的是延伸线端点的两个圆点，且延伸线延长是这个效果

如果你的标注符合标准，不管哪一款。那么一定可以在sw中找到

lht · 发表于 2013-5-14 14:54:31

本帖最后由 lht 于 2013-5-14 15:12 编辑

beicandexiong 发表于 2013-5-14 12:49 http://www.3dportal.cn/discuz/static/image/common/back.gif; s: e" P P& ~& @& h4 A( m& Z
我要的是延伸线端点的两个圆点，且延伸线延长是这个效果

我判断这不是软件自动生成的。

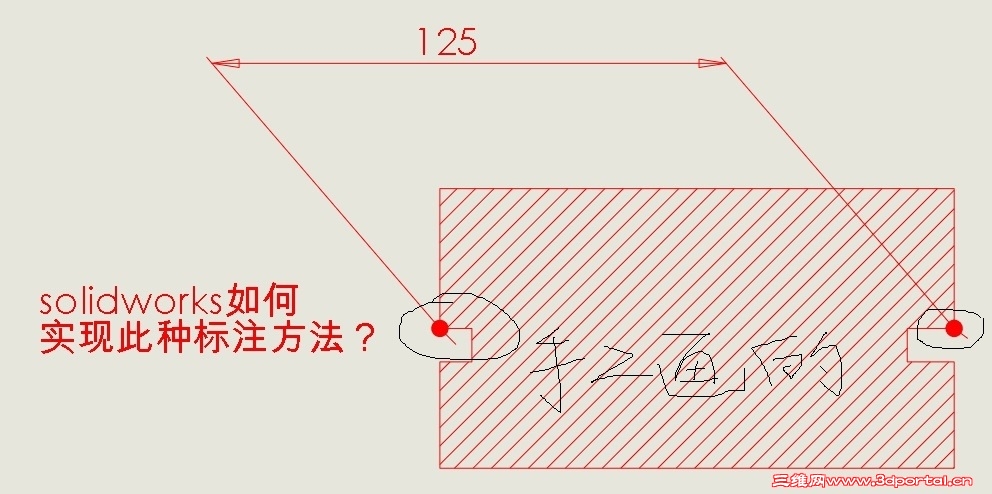

从JIS制图标准也未发现如此标注方法，个人觉得这是设计者为了突出标注位置而画的。

如果有图纸请上传（可局部视图），大家可探讨一下。

beicandexiong · 发表于 2013-5-14 15:47:00

lht 发表于 2013-5-14 14:54 static/image/common/back.gif
+ S; h& @9 i0 K2 ?" o& N我判断这不是软件自动生成的。! C4 ]. n4 Z; g" s: D( x* y( Q
* E3 Y: @' a8 {* H, r+ r
从JIS制图标准也未发现如此标注方法，个人觉得这是设计者为了突出标注 ...

嗯我也没找到这种标准的画法谢谢各位大侠帮助
