如何将这种2维图转化为三维图？求助！

3QQAA · 发表于 2013-5-11 17:49:18

您需要登录才可以下载或查看，没有帐号？注册

x

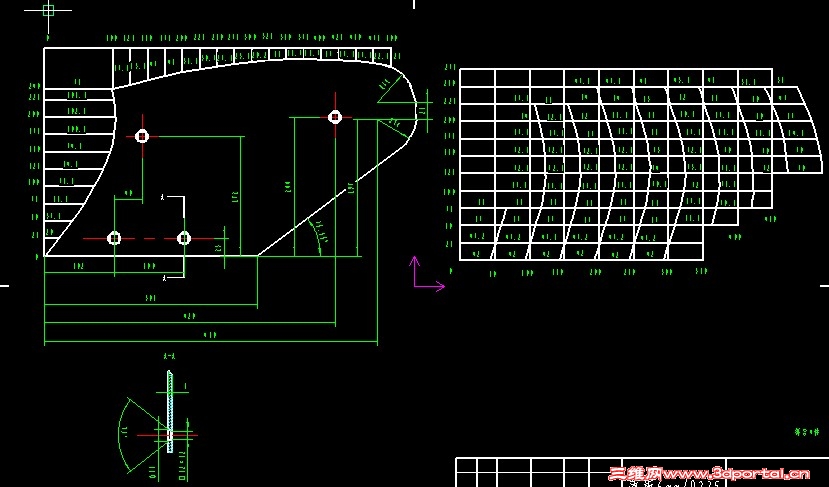

这是一种铧式犁犁体曲面的标准画法，如何将这种2维图转化为三维图！求教！

阿帕奇 · 发表于 2013-5-14 13:59:12

按点连线，再柔顺，剩下的就是扫描的应用了

3QQAA · 发表于 2013-5-17 19:58:11

阿帕奇发表于 2013-5-14 13:59 static/image/common/back.gif
H/ O& `6 ]9 h$ l m按点连线，再柔顺，剩下的就是扫描的应用了

谢谢你的指点，可是我不太懂，主视图是展开图，他的实际样子是扭转的，不知道你见过犁体曲面没有，我形容不出来，扫描我试过了，不行！

leeke609731 · 发表于 2013-5-17 22:46:45

请将图纸清晰版发上来。

阿帕奇 · 发表于 2013-5-19 09:51:14

3QQAA 发表于 2013-5-17 19:58 static/image/common/back.gif. o, B3 r# u g2 W* M
谢谢你的指点，可是我不太懂，主视图是展开图，他的实际样子是扭转的，不知道你见过犁体曲面没有，我形容 ...

可能是我说错了，sw叫放样

ffda · 发表于 2013-5-19 11:37:48

本帖最后由 ffda 于 2013-5-19 12:01 编辑

典型的犁体曲面，应该用到曲面中的边界曲面或是填充曲面功能，你只要用“通过XYZ点有曲线”功能作出边界曲线，一切都OK了～
再有，就是采用截面放样，也可达到要求。

Tang158158 · 发表于 2013-5-19 12:02:44

也学着画画，不知能行否？

3QQAA · 发表于 2013-5-30 11:22:50

leeke609731 发表于 2013-5-17 22:46 static/image/common/back.gif
4 u+ r. {& m0 U" x请将图纸清晰版发上来。

怎么上传的不太会啊！平时很少上贴吧，要不留下你的邮箱我发给你吧！

3QQAA · 发表于 2013-5-30 11:23:40

Tang158158 发表于 2013-5-19 12:02 static/image/common/back.gif
' i( n4 M( D0 F' ~9 w* A+ \0 H: i也学着画画，不知能行否？

可以试试啊！放样和扫描我都试过了，不太可能实现！

3QQAA · 发表于 2013-5-30 11:24:49

ffda 发表于 2013-5-19 11:37 static/image/common/back.gif
& }3 I5 F5 C( }0 U# r( e D0 O2 x典型的犁体曲面，应该用到曲面中的边界曲面或是填充曲面功能，你只要用“通过XYZ点有曲线”功能作出边界曲线 ...

谢谢指点，我试试！你说的“XYZ”

3QQAA · 发表于 2013-5-30 11:25:33

阿帕奇发表于 2013-5-19 09:51 static/image/common/back.gif3 D- |& I7 i- m; E$ l
可能是我说错了，sw叫放样

放样实现不了啊！

彤儿 · 发表于 2013-5-30 13:03:45

地确是有点难度!

asdolmlm · 发表于 2013-5-30 13:03:48

3QQAA 发表于 2013-5-30 11:22 static/image/common/back.gif- o& o( E) f! [3 |
怎么上传的不太会啊！平时很少上贴吧，要不留下你的邮箱我发给你吧！

截图 > 保存 > 预览贴子(三维网) > 浏览(找图片) > 打开 > 插入 > 发表

koukou122 · 发表于 2013-5-30 16:46:17

太脆了，都看不懂图纸啥意思呵呵

3QQAA · 发表于 2013-5-31 12:48:25

3QQAA 发表于 2013-5-30 11:24 static/image/common/back.gif
$ s/ S8 h+ r: Z! K( ~谢谢指点，我试试！你说的“XYZ”

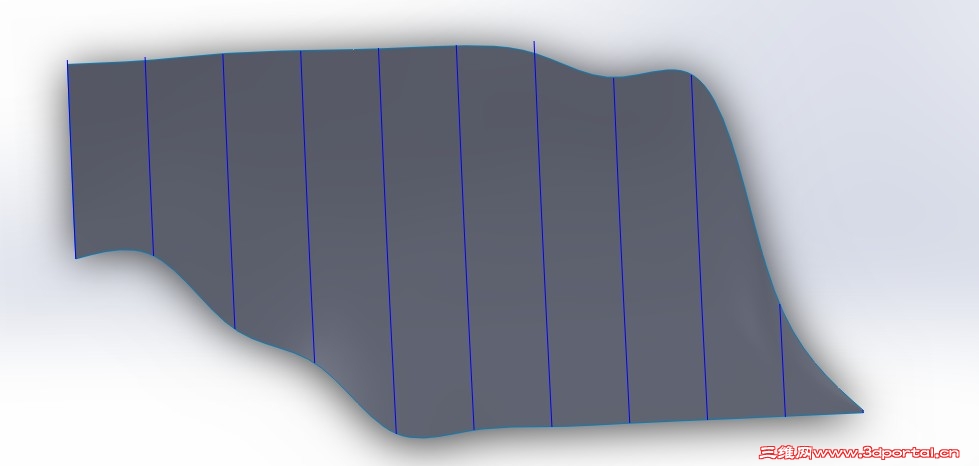

用"XYZ"做出来的曲面是这样的，边界是怎么修改啊！底边和上面应该是直线，还有就是这个曲面不能加厚啊！
