截止阀

qinhui68 · 发表于 2013-5-7 16:33:57

您需要登录才可以下载或查看，没有帐号？注册

x

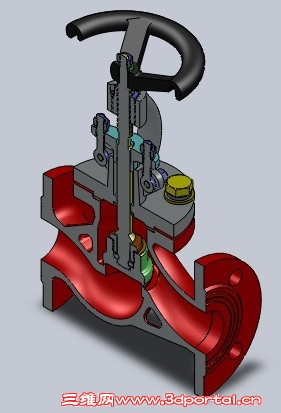

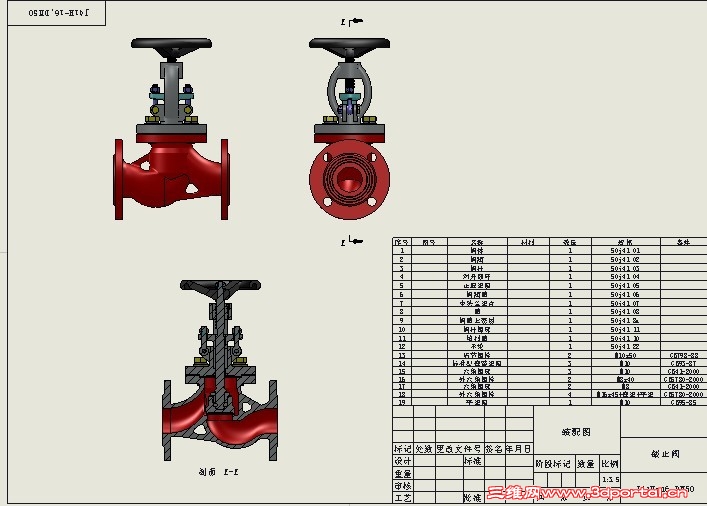

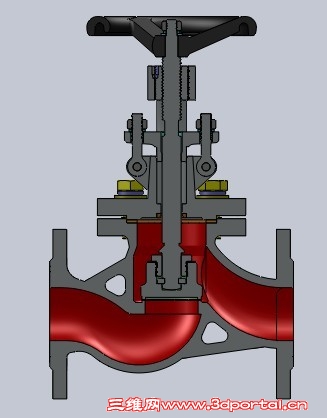

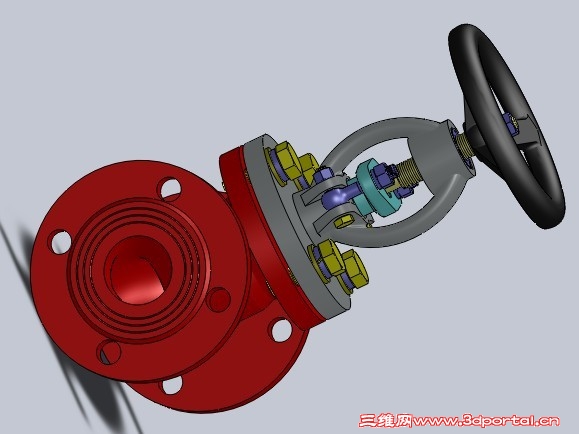

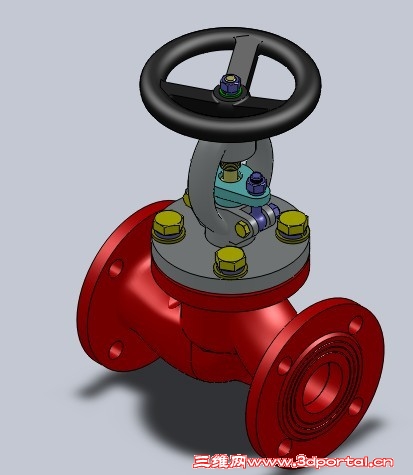

这几天画了一个截止阀,但阀体好像不是很理想,请高手指点.

漂泊的流沙 · 发表于 2013-5-7 16:57:20

画得很细，上个源文件吧

1848009485 · 发表于 2013-5-7 18:13:33

画的很好，上传个源文件吧，让大家交流交流。

eric-xm · 发表于 2013-5-7 20:08:04

阀盖中部外圆需要圆角过渡吗？

weichen_3d · 发表于 2013-5-8 12:31:35

非常好，lz能提供源文件吗，供大家交流学习，谢谢

chensulon · 发表于 2013-5-8 13:03:45

能上传原文件吗

huodeidei · 发表于 2013-5-8 14:38:14

能上传源文件？

qinhui68 · 发表于 2013-5-8 16:01:57

本帖最后由 qinhui68 于 2013-5-11 12:34 编辑

50j41w01(阀体).rar (1.14 MB, 下载次数: 69)

CHRIS04 · 发表于 2013-5-9 09:04:43

基本上画得不错，还存在一些问题：1.制图上，轴类实心件剖面线不应该表示出来。2.缺少铸造圆角。3.缺少密封件。

wxnjk67 · 发表于 2013-5-9 09:11:24

为什么我下不了啊？

gld123 · 发表于 2013-5-10 19:33:26

qinhui68 发表于 2013-5-8 16:01 static/image/common/back.gif! I0 O: ]/ s& @6 J, b+ _
文件太大,上不了了,这只是个阀体,大家可以看看.

权限太高了

chensulon · 发表于 2013-5-11 15:26:59

楼主既然上传了就希望能共享。

oceandee · 发表于 2013-5-11 16:19:15

画的很好，展示给我们就让我们方便下载才是

xia2013 · 发表于 2013-7-3 22:29:30

下载不了

rnlnfei01 · 发表于 2013-7-4 10:17:34

没有权限努力啊

wang147258 · 发表于 2013-11-9 19:00:45

哎遗憾啊没有权限

1848009485 · 发表于 2013-11-10 14:01:51

没有权限不能下载。

lo709394 · 发表于 2013-11-12 11:42:22

怎么下不了？

清泉飞戈 · 发表于 2013-11-24 16:23:10

做水处理的飘过

清泉飞戈 · 发表于 2013-11-24 17:13:10

不知楼主有没有其他阀门的图纸？

斷憶 · 发表于 2013-11-24 21:38:38

:handclap:源文

PANG'S · 发表于 2013-12-25 15:25:14

怎么下不了？

朱美好 · 发表于 2014-1-2 20:33:50

下载不了为什么？

sunwaysh · 发表于 2014-2-7 13:15:07

做的正好

hecai · 发表于 2014-2-7 13:25:38

画得真好，
