弧长标注问题

xf81519 · 发表于 2013-4-25 00:54:59

您需要登录才可以下载或查看，没有帐号？注册

x

在工程图中弧长标注时，有些地方标注时出现角度，而有些地方则是弧的长度，这是为什么？是否有被设置的地方？谢谢！

gt.adan · 发表于 2013-4-25 08:34:29

不可能的吧…能否貼個標註的動片來看看？

英俊少年 · 发表于 2013-4-25 09:32:33

本帖最后由英俊少年于 2013-4-25 09:37 编辑

标注是点两个端点，再点一下弧线，就是弧长！

xf81519 · 发表于 2013-4-25 23:52:29

标注的方法没错，三楼讲的方法，可结果就是不一样。

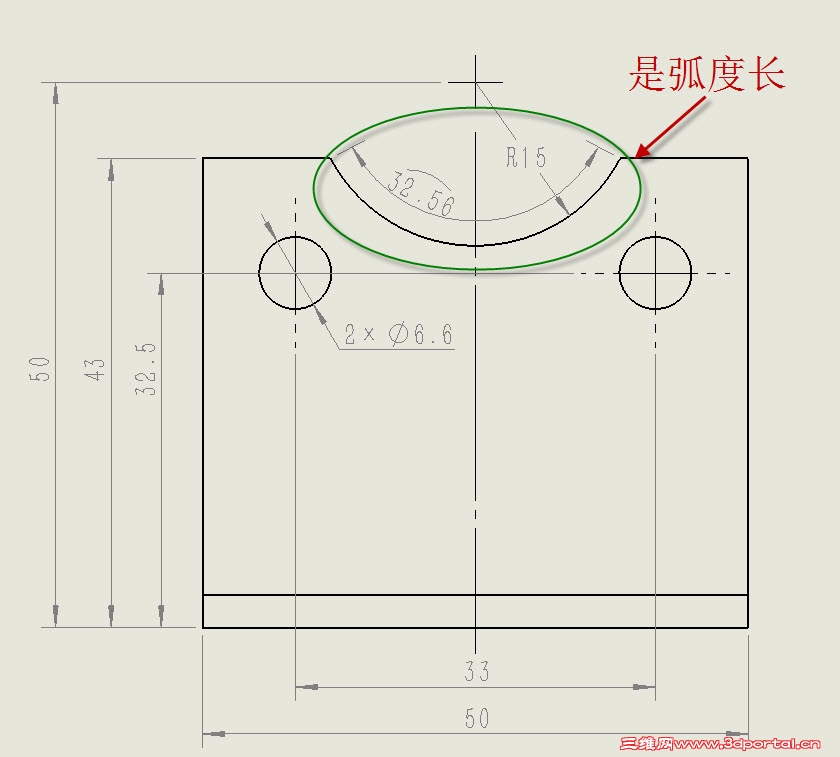

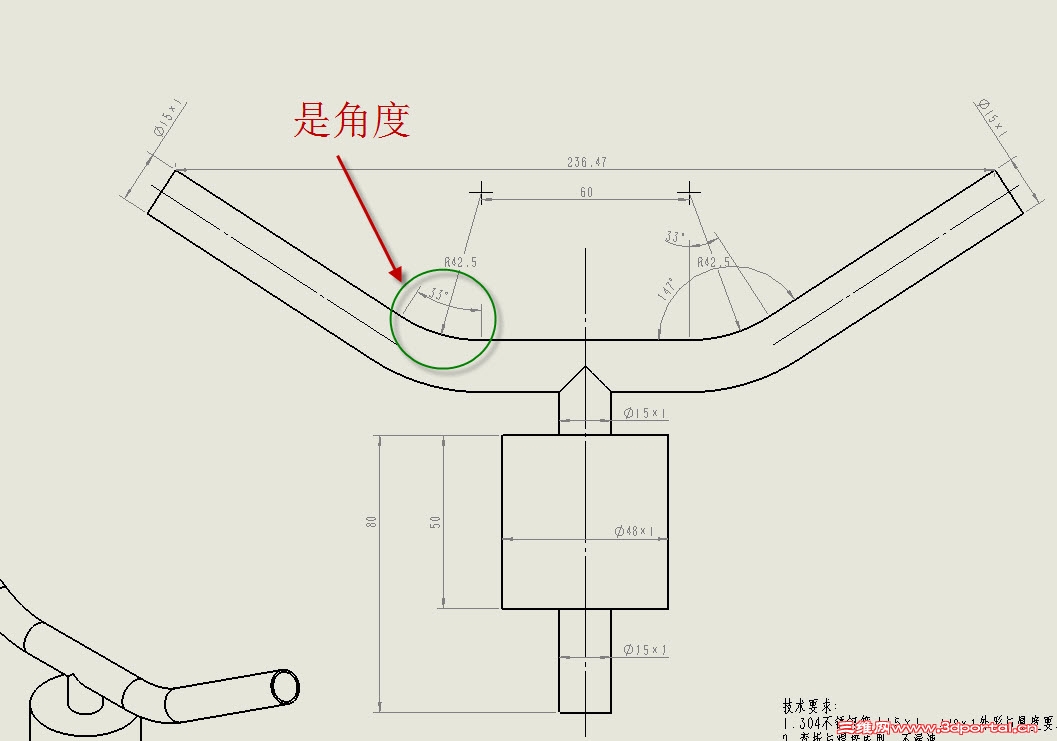

2013-4-25 23-43-58.jpg

tntk · 发表于 2013-4-26 08:35:00

标角度需要点圆心，标弧长，点两个端点后点弧上任一点

huodeidei · 发表于 2013-4-26 08:35:53

我的貌似可以？》

xf81519 · 发表于 2013-5-1 00:38:53

我发现了一个情况，是不是圆管的弧度不能标弧长，因为第一张图是圆管的弧度。

gt.adan · 发表于 2013-5-1 00:48:21

xf81519 发表于 2013-5-1 00:38 static/image/common/back.gif
0 F/ j, L, p$ G$ y% P j7 S1 O我发现了一个情况，是不是圆管的弧度不能标弧长，因为第一张图是圆管的弧度。

原來如此…的確，圓管的「外形輪廓線」是無法標註弧長的。
再者，這類型的標註方式，不論弧長或是角度，不都是基於中心線的嗎？
為什麼樓主要用外側輪廓來標註呢？

jinzheng811 · 发表于 2013-5-1 19:05:24

原来如此，学习了

xf81519 · 发表于 2013-5-2 01:01:05

本帖最后由 xf81519 于 2013-5-2 01:04 编辑

我想标出弧长是想标出弯管的总长度，这样便于算管子的总长度，折弯时内弯会收多少师傅会有经验。
标好的图这样可以吗？

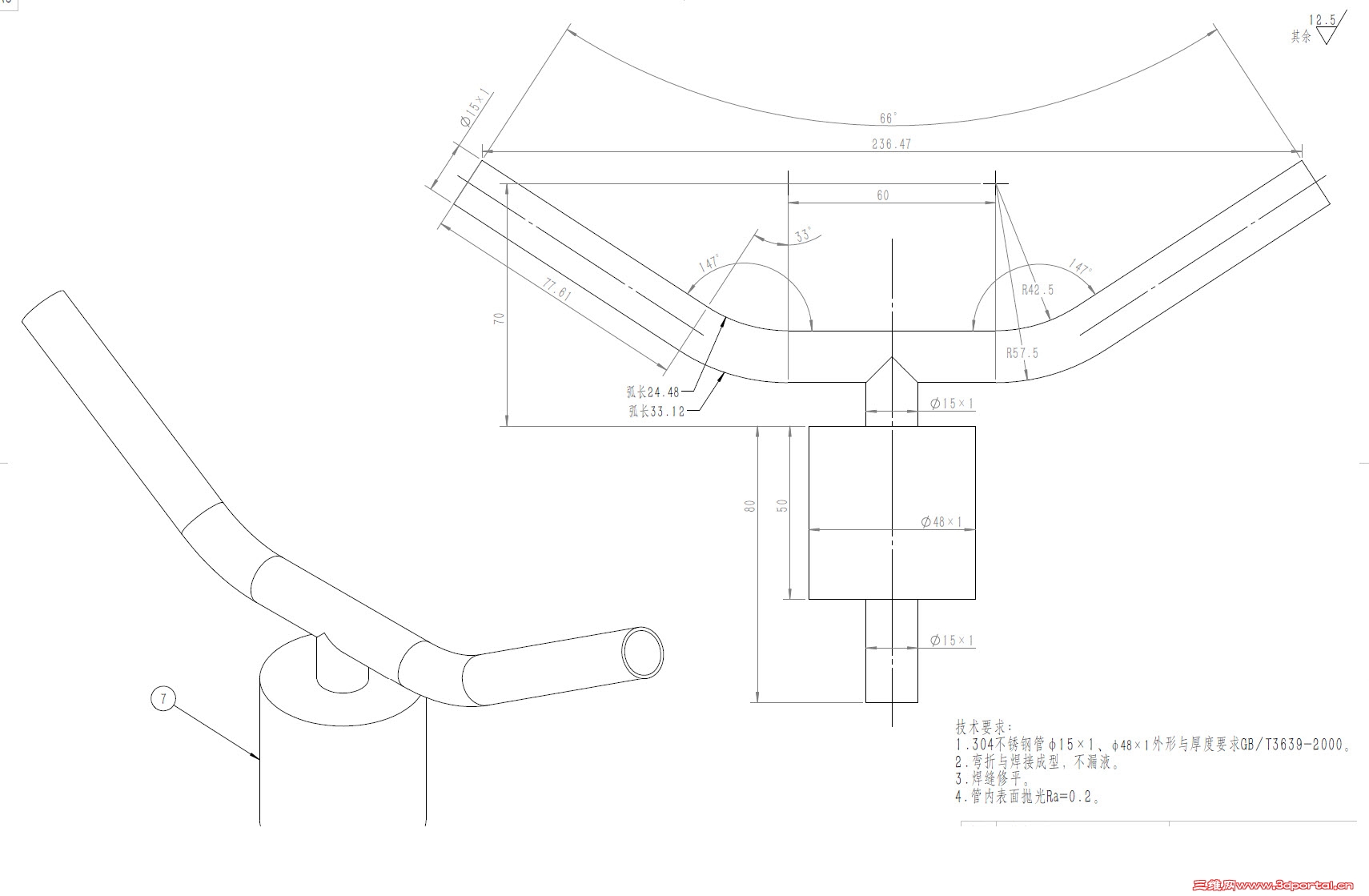

2013-5-2 0-56-21.jpg

dbeeefj · 发表于 2013-5-2 07:45:04

管子折弯一般都标内侧折弯半径就行，加工时算出长度。

赶路人 · 发表于 2013-5-2 08:42:46

弧长标注是俩点一线再试试
