焊件的分解？？？

314212186 · 发表于 2013-4-20 01:04:58

您需要登录才可以下载或查看，没有帐号？注册

x

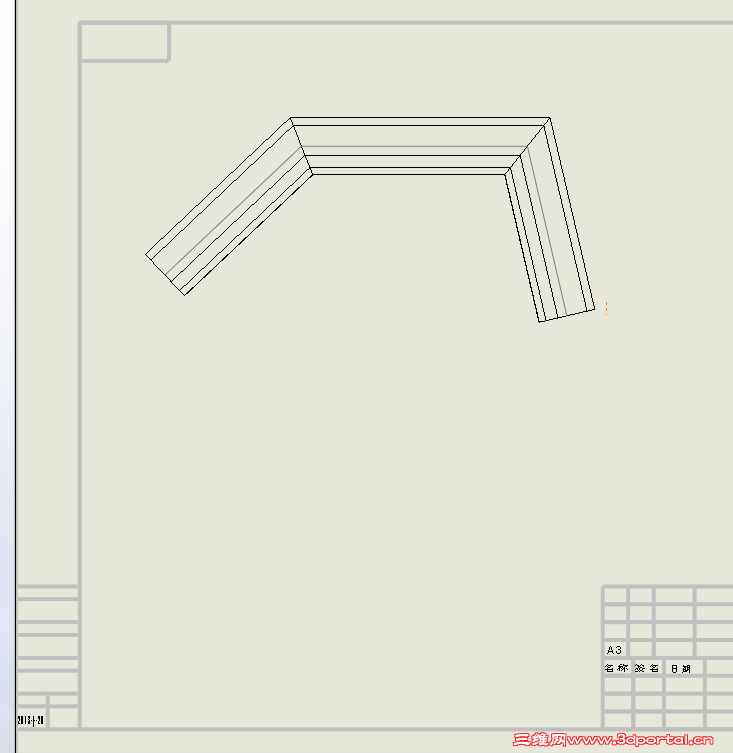

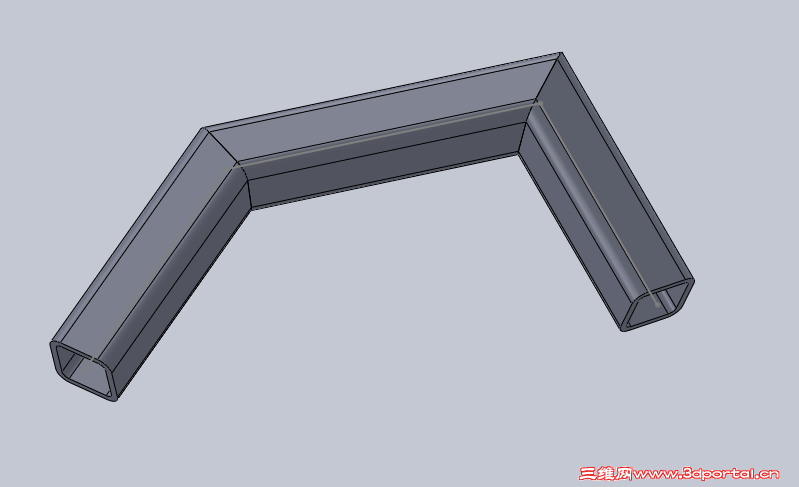

在sw里怎样可以，把下面的焊件分开3块了把它分解做成爆炸视图了，同时在工程图中怎样能显示那效果了能一段一段的分开吗？？？
现在工作要把这个焊件分开出分开后的3D图和工程视图但这方面的绘图方式一直都没有用过请问有人用过吗？？

kenye · 发表于 2013-4-20 08:39:35

这个是钢管吗？没有了解过

huodeidei · 发表于 2013-4-20 08:45:03

看不懂啊

gkxlff22 · 发表于 2013-4-20 10:34:30

在设计树中右键切割清单——保存实体

zll3310737 · 发表于 2013-4-20 11:44:52

个人看法，可以先保存或分割成单个实体，然后把3个实体装配一遍，最后爆炸出图.....

cyswoaini · 发表于 2014-4-18 10:22:02

我也正想学习

快乐生活-杜 · 发表于 2014-4-18 11:02:16

设计三个零件装配成为一体，可以分别出图，也可以出装配图

314212186 · 发表于 2014-4-18 21:12:47

快乐生活-杜发表于 2014-4-18 11:02 static/image/common/back.gif( b2 W( s, j0 \. D6 o, @' n* G( D6 t
设计三个零件装配成为一体，可以分别出图，也可以出装配图

焊件就有这个功能了

314212186 · 发表于 2014-4-18 21:57:20

寂静天花板发表于 2014-4-18 21:32 static/image/common/back.gif7 C$ L1 g$ M$ {
楼上说的对，多实体零件的放射视图早在2012版就推出了，只不过少有用户发帖而已。

恩恩那时做框架现在不那么需要了现在在研究万迪得工程图用法听说以前是法兰卡公司得举得那很好用
