求图纸中心线 线型。一直自带的CENTER系列 感觉不太合适。请问你们用什么线型作中心线？

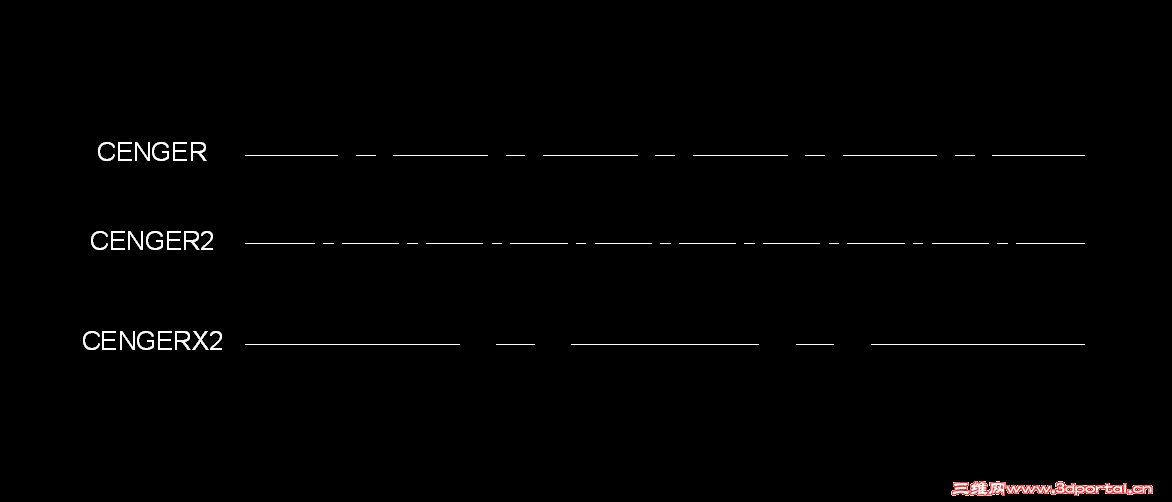

中心线中的长划线相对于相邻的短线来说太短。（如图线1所示）。想要一种长线长点的。点画线与长线（如图线2所示）.线2是我纯手工画的示意图
% q/ q# H. |- G. e; I9 ?4 o看过以前的图纸有过这种出图的效果。CAD中的点画线除了CENTER 和JIS_08系列 就没合适的了~~~
+ W/ A7 r/ ]1 f5 [
" r- b2 w) E7 A+ B7 p( W& q( g3 \

smartlz

调整线型比例就可以达到你要的效果

zhoushan403

CENTER完全可以。
关键是需要进行适当调整，往往依据图幅调整不同的线性比例。

wake27

选加在CENTER2

wake27

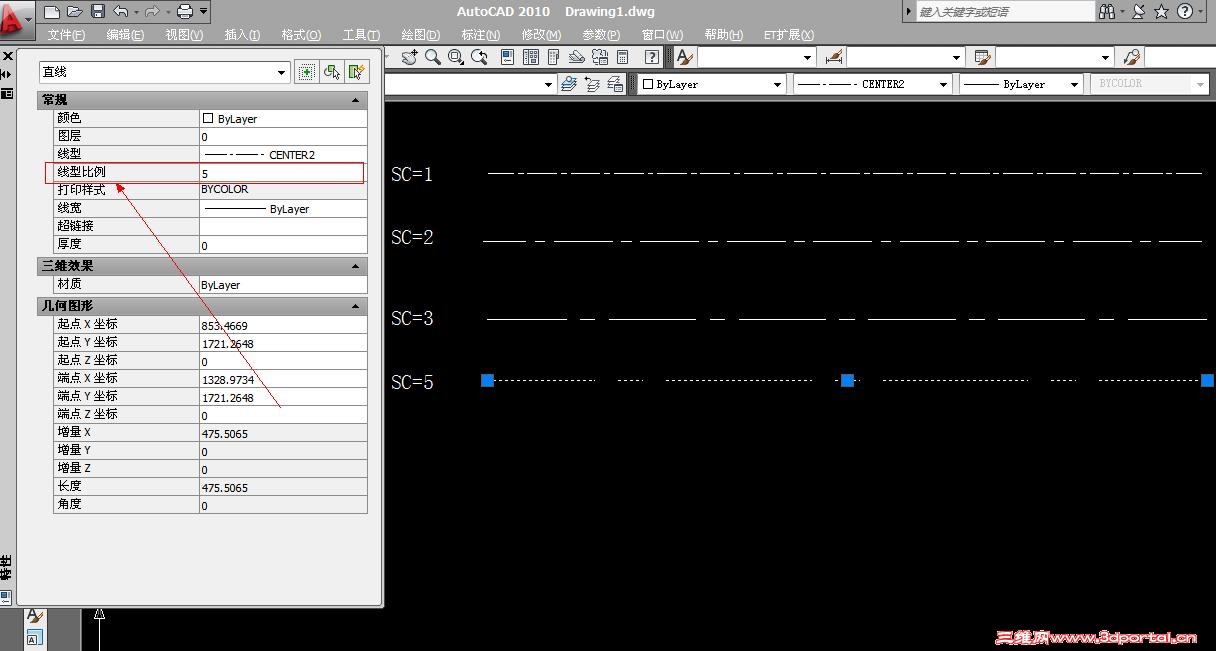

线型为CENTER2，比例调整为2

Nmob

smartlz 发表于 2013-4-16 22:24 static/image/common/back.gif
) h2 D& U1 h1 p' x调整线型比例就可以达到你要的效果

" u* h6 t- R3 P它这个线性比例也是在原来基础上的调整而已。
( @  X8 `0 B% h% ^& {' g8 F: ?( J# t我想用的线型是在短点画线不变的基础上，长点画线要长些。
CENTER系列的中心线。JIS系列的中心线就是短点画线和长点画线中间距太密了。
我看过公司以前别人打过的图纸。它的中心线有着2者共同的优点。
附图片一张不是很清楚。图圈的不是点，是短点划线。
这种线型长点画线长，短点划线合适，短点划线与长点划线的间距也大，显示的漂亮~~

smartlz

在加载线型时选择你用此法制作的线型应该就可以了CAD安装文件下面有个ACAD.LIN文件，所有定义的线性都在里面。如果想自定义可以参照里面的语法进行编辑，都是由数字、符号构成。----o----o----o----o----o---- A,25,-2.5,["J",STANDARD,S=3,R=0.0,X=-1.25,Y=-1.5],-2.5 A :固定代码 25 :25长的直线(数值越小，直线越长) 2.5 2.5单位长的空白，负号表示抬笔，也就是空白一部分位移 []内的部分为一个字"o"standard ；字型 s:字的比例 （字母大小）R:文字转角 （字母倾斜）x=-1.25,Y=-1.5 字水平与垂直偏移 （Y值越大，字母越往下）（X值越大，字母越往前）2.5 :文字与线段的距离2.5单位(数值越大，后面线距离字母越远)另外在新版本里也可以用Express Tools进行编辑，调用ET扩展工具...如果觉得麻烦，直接到网络上下载现成的线形文件 *P_LINE,P line ----P----P----P----P----P----P--A,.5,-0.25,["P",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-0.1

Nmob

smartlz 发表于 2013-4-17 09:54 static/image/common/back.gif
$ }1 Z4 J# _/ l; u$ j6 ~& D在加载线型时选择你用此法制作的线型应该就可以了CAD安装文件下面有个ACAD.LIN文件，所有定义的线性都在里面 ...

谢了。打的这么多才是真麻烦你了~~

陳志強

hailangldf

这个通过调整线型比例就可以了吧

three_zyh

非常赞同二楼说的“CENTER完全可以”。

嗨你好

原来是这样啊，老是画点划线总是点相交来着，这样也能调整吧！
