Solid Edge ST5倾斜两平行轴心矢量测量方法

大有茗堂 · 发表于 2013-3-24 20:06:00

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge ST5倾斜两平行轴心矢量测量方法

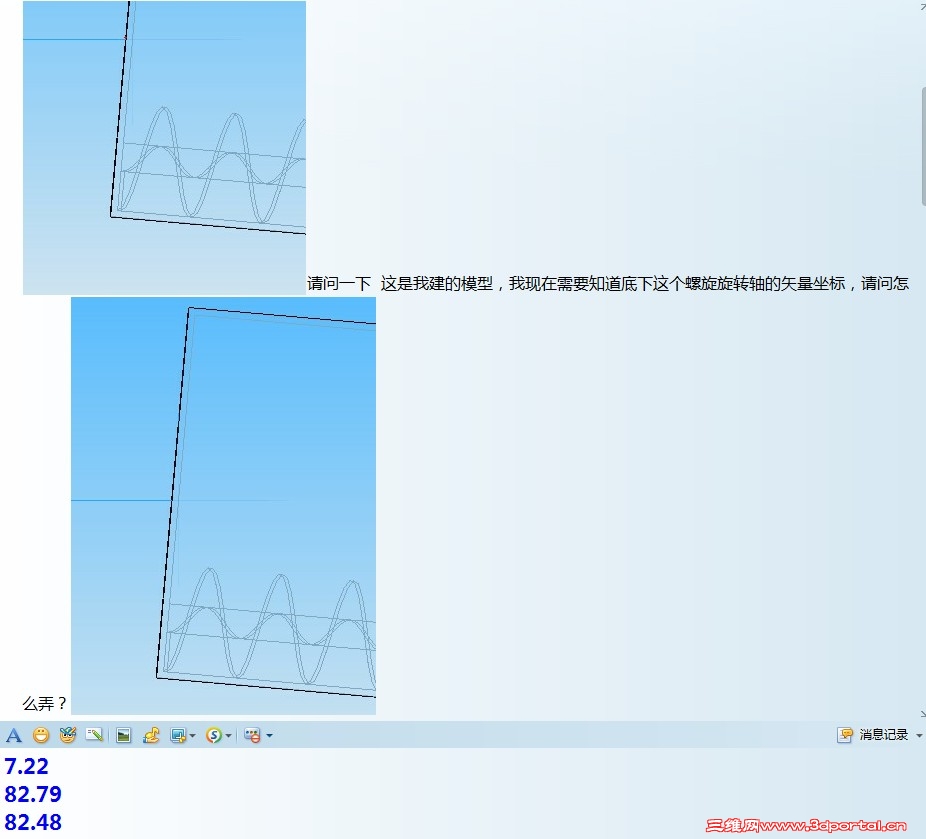

一个朋友在QQ群里求助，问如何得到图中圆柱上和螺旋体上两个坐标原点的矢量。

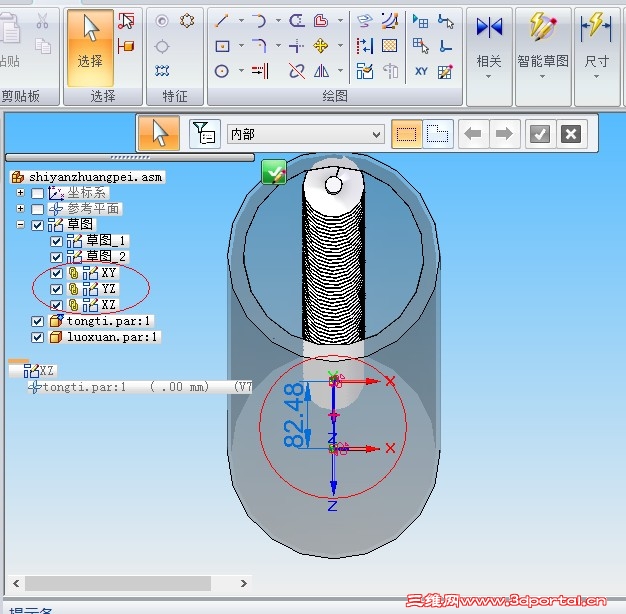

想了个笨办法：在装配中画草图，分别在圆柱坐标系上的各个方向平面上画，然后通过“包含”命令来得到两个点，连接两点就可得到距离尺寸了。


大有茗堂 · 发表于 2013-3-24 20:07:13

上传视频附件1-2

大有茗堂 · 发表于 2013-3-24 20:07:50

上传视频附件3-4

大有茗堂 · 发表于 2013-3-24 20:08:34

上传视频附件5-6

张宁宁宁 · 发表于 2013-4-21 19:14:46

这样学太方便
