装配体中的配合运动

Nmob · 发表于 2013-3-20 14:51:48

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 Nmob 于 2013-3-23 15:19 编辑

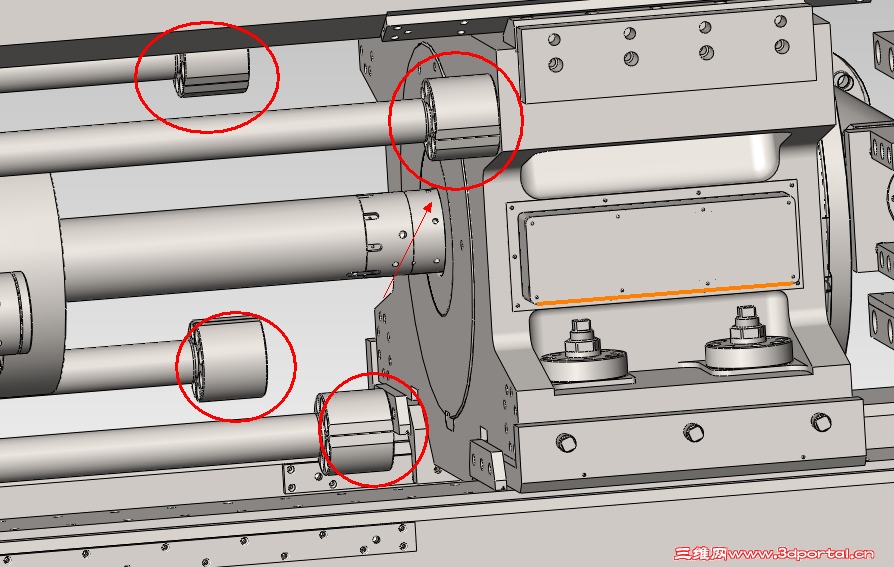

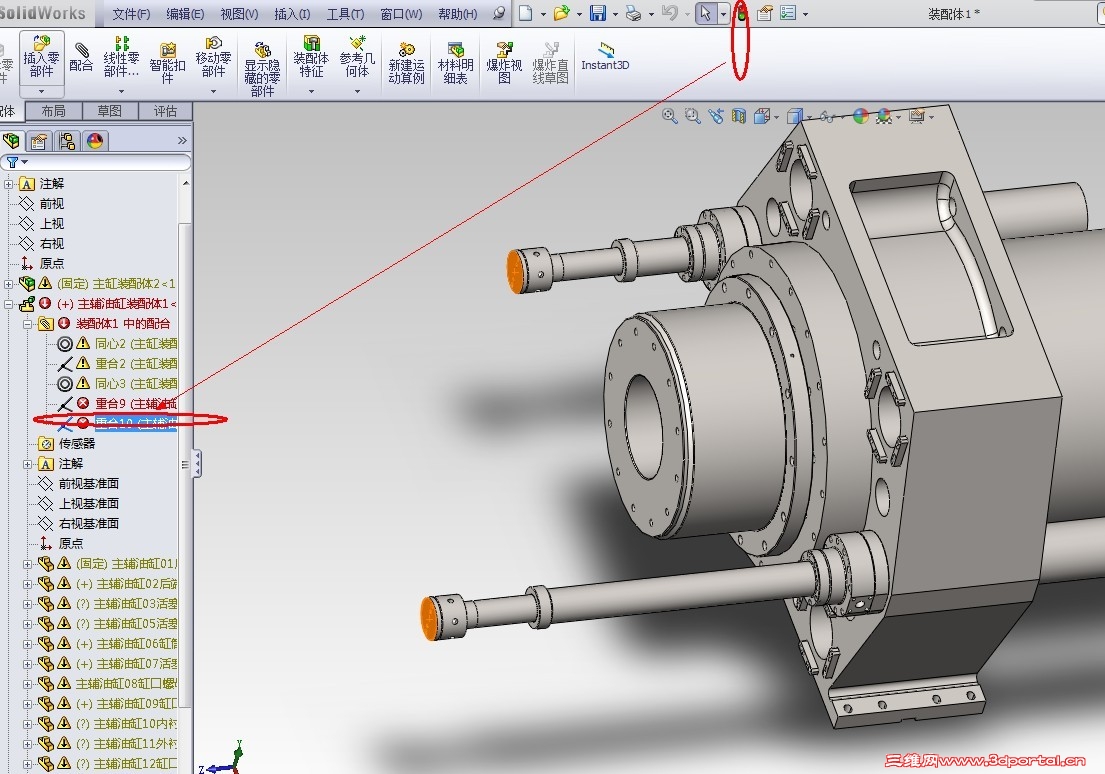

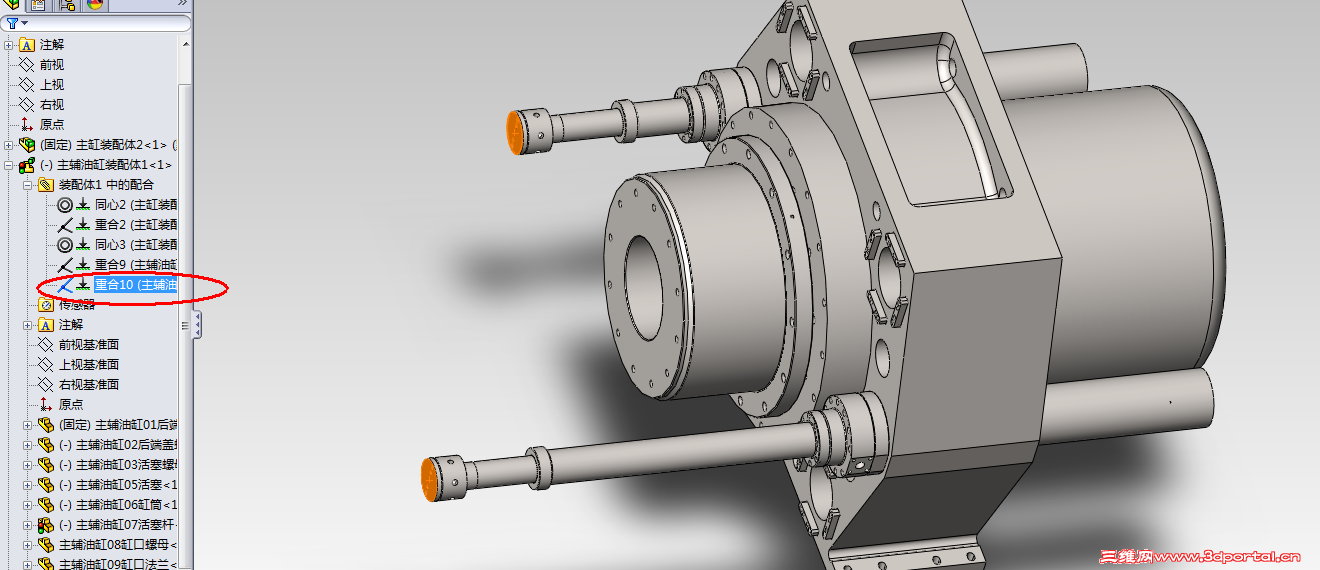

在装配体中如图所圈4根油缸带动一物件移动。当我把箭头所指这根油缸与该物件的结合面重合后，其他3根相同的缸无法与该物件的生成重合配合特征。
但是实际中是该物件带动4根油缸一起动。
请问如何能使该物件在移动中带动这4跟油缸一起运动！！！

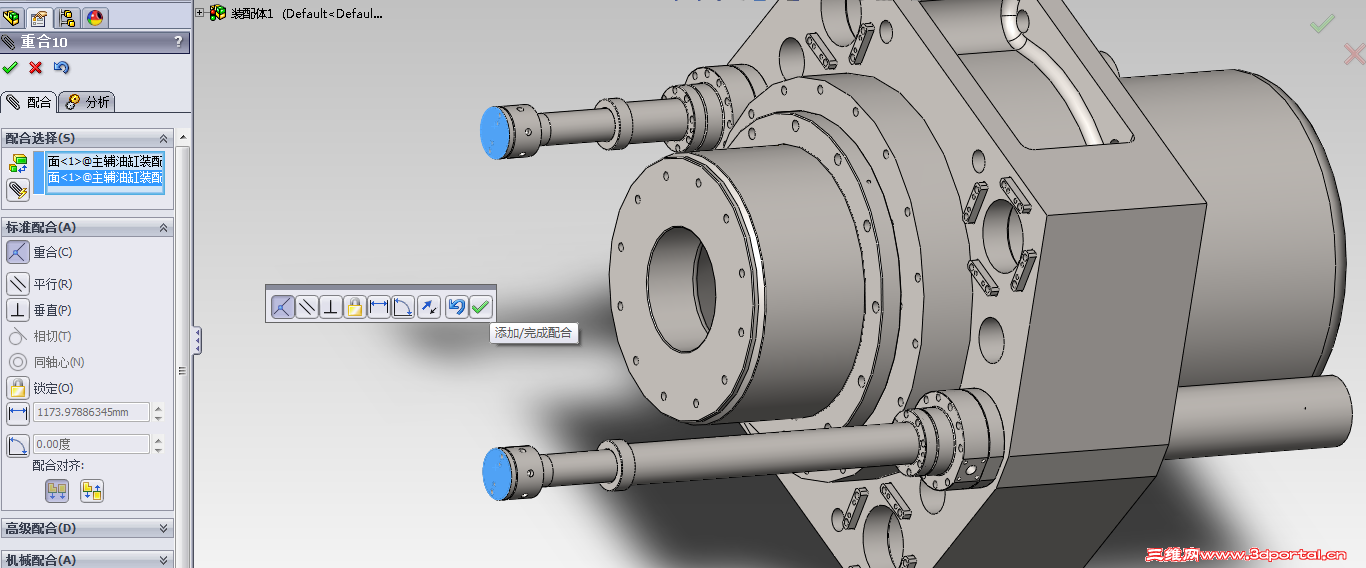

油缸都全部柔性了，另外3根油缸却还是无法与该物件生成重合配合，求解！！！

sybcjj · 发表于 2013-3-20 14:59:55

是不是四根油缸杠的面没有重合呢

fangda1963 · 发表于 2013-3-20 15:08:33

四根油缸杠是不是单独在装配体里面装配的，如不是，单独转配就可以运动的，子装配体在总装配体里面不会动的。

阿帕奇 · 发表于 2013-3-20 15:20:16

柔性的，当然就可以各顾各的了

阿帕奇 · 发表于 2013-3-20 15:20:38

阿帕奇发表于 2013-3-20 15:20 static/image/common/back.gif: B! h' w/ m: b2 k7 T
柔性的，当然就可以各顾各的了

加以约束，四端面平齐啊

Nmob · 发表于 2013-3-20 15:20:50

fangda1963 发表于 2013-3-20 15:08 static/image/common/back.gif0 |" R/ W4 L. z4 L1 k2 i' X! ]% H, w
四根油缸杠是不是单独在装配体里面装配的，如不是，单独转配就可以运动的，子装配体在总装配体里面不会动的 ...

不是在子装配体中的！我是将油缸做成一个装配体后然后再插入3个进来的！！！

Nmob · 发表于 2013-3-20 16:26:45

阿帕奇发表于 2013-3-20 15:20 static/image/common/back.gif
; a9 f. }* j! X2 ^; }0 Y4 l" y加以约束，四端面平齐啊

还是不行啊发个简单点的例子情况给大家看看。

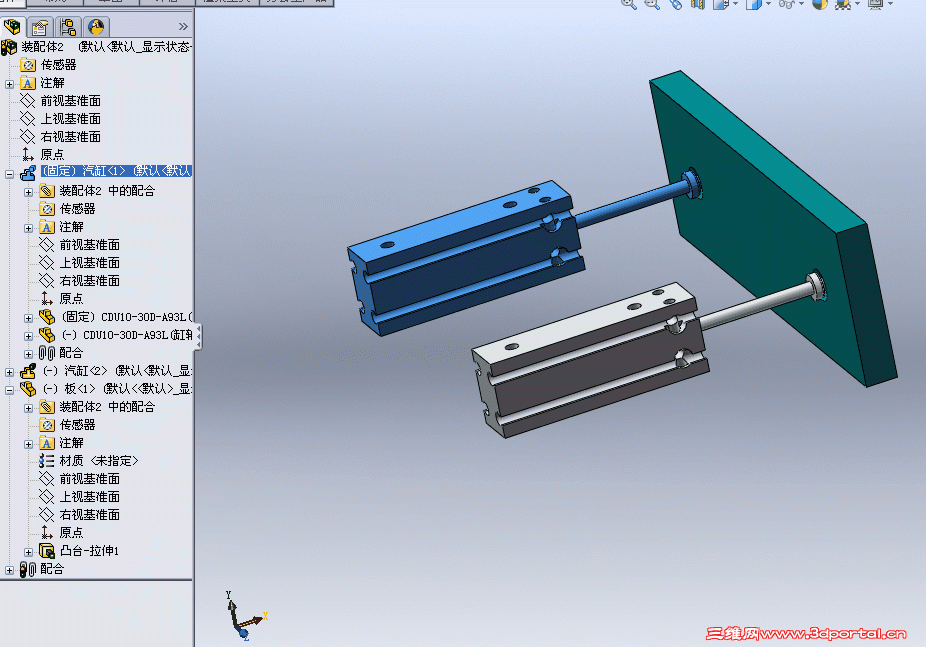

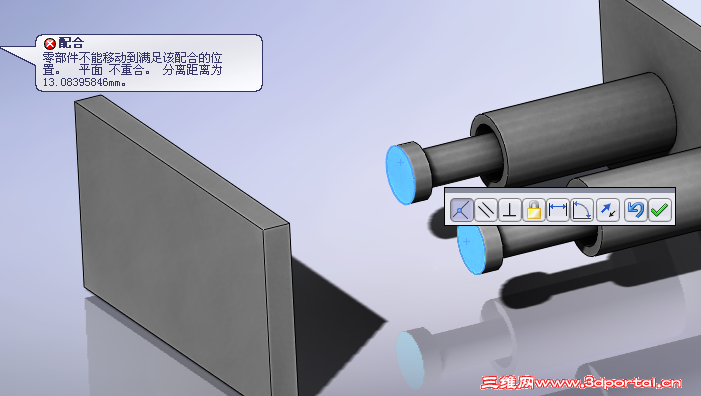

我现在要2油缸一起运动吧。就是不行。2根油缸是一样的。（再装配图中，插入2根而已）都是柔性，重合配合能选。但是没效果~~~还有错误产生。
不知道是不是跟我油缸设置了行程距离有关系？！！

fangda1963 · 发表于 2013-3-20 21:38:06

Nmob 发表于 2013-3-20 15:20 static/image/common/back.gif
; F- A3 ~ v3 K; d | Z% H! `不是在子装配体中的！我是将油缸做成一个装配体后然后再插入3个进来的！！！

看看这个对你有没有帮助

huodeidei · 发表于 2013-3-21 09:02:34

柔性？难道多做几个子装配体

Nmob · 发表于 2013-3-21 10:23:03

本帖最后由 Nmob 于 2013-3-21 10:24 编辑

fangda1963 发表于 2013-3-20 21:38 static/image/common/back.gif ^7 s; x( D$ r. P# ?; Y
看看这个对你有没有帮助

麻烦转成11版本！！12的我打不开！！！估计有帮助！
其实就是2根相同的缸固定在一板上同时运动！！！但是配合有冲突，不知道是哪里问题！！

阿帕奇 · 发表于 2013-3-21 11:03:11

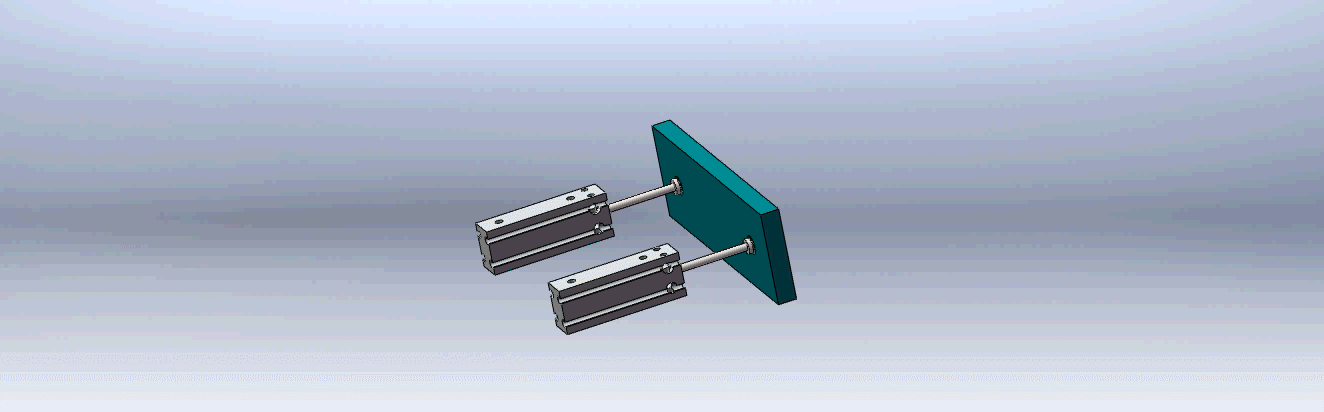

压缩文件是效果视频

Nmob · 发表于 2013-3-21 17:05:43

阿帕奇发表于 2013-3-21 11:03 static/image/common/back.gif8 L6 _# v/ j" N" n3 M: F4 t$ W! d
压缩文件是效果视频

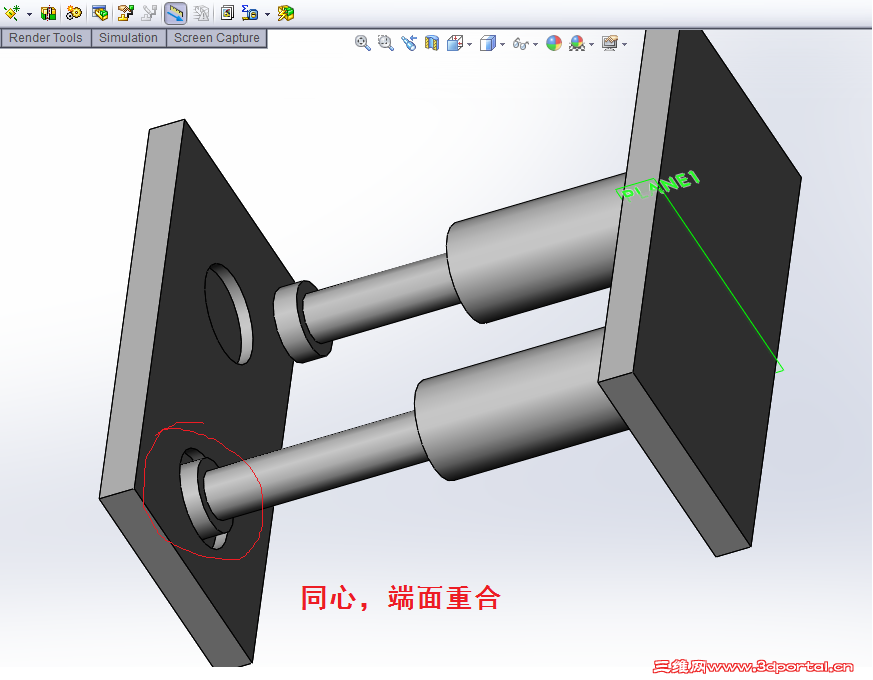

我随便乱弄了下你看下吧。怎么回事。~~怎么让2根杆一起推动那块没固定的板~~~

ligl · 发表于 2013-3-21 18:30:29

楼主的问题主要是子装配配合是行程可变配合，在改柔性后有驱动问题。还有就是装配关系循环了，应参照同一基准零件配合。

fangda1963 · 发表于 2013-3-21 21:20:48

Nmob 发表于 2013-3-21 17:05 static/image/common/back.gif' n! ]2 x7 e1 n! w
我随便乱弄了下你看下吧。怎么回事。~~怎么让2根杆一起推动那块没固定的板~~~

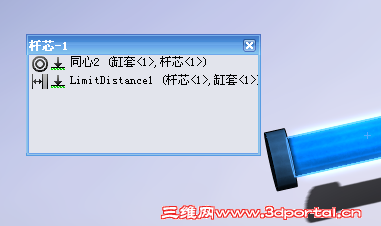

问题在于你的两根缸芯都有配合距离，造成缸芯头部配合不了，删掉一个距离配合就好了

repzk031 · 发表于 2013-3-21 21:39:29

楼主，这是什么机器，直压注塑机？，柔性应该可以的

Nmob · 发表于 2013-3-22 08:17:41

repzk031 发表于 2013-3-21 21:39 static/image/common/back.gif
2 a& h Z# d8 } U' j3 U8 J楼主，这是什么机器，直压注塑机？，柔性应该可以的

什么都不是随便做个演示~~~说明下问题！！

22553711 · 发表于 2013-3-22 09:34:13

楼主这个问题比较难表述清楚，如果真正理解了装配体配合关系，这个也就不是问题了。
个人理解，柔性子装配体在装配体中可以看作为一个柔性零件，就如同弹簧、软管、绳索等柔性零件，如想在装配体中做配合动画演示，只能随外部零件配合关系的变动而变动，是为从动。决不能通过自身内部配合关系或是自身与其他零件之间的配合关系变动来驱动外部零件。弹簧动画大家都知道弹簧两端要参照其他零件定位，那么柔性子装配体亦是如此，既然这样，子装配体内部的“限位配合”（高级距离配合）就不能有，否则就会出现冲突。如果不是做配合动画演示，而是在绘图过程中想通过鼠标拉动零件以观看不同位置效果，那这种限位配合还是很好用的。
以上是个人谬见，还望指正。

Nmob · 发表于 2013-3-22 10:16:12

22553711 发表于 2013-3-22 09:34 static/image/common/back.gif7 D% n8 H* ]) ]* [0 k$ [' C
楼主这个问题比较难表述清楚，如果真正理解了装配体配合关系，这个也就不是问题了。
* V( d* A; d2 B3 ~个人理解，柔性子装配 ...

哥们，别说了。来份有那动画效果的压缩包吧~~~压缩弹簧的我还不会做~~

阿帕奇 · 发表于 2013-3-23 08:16:57

本帖最后由阿帕奇于 2013-3-23 08:19 编辑

Nmob 发表于 2013-3-22 10:16 http://www.3dportal.cn/discuz/static/image/common/back.gif( H+ L) A0 Z, d
哥们，别说了。来份有那动画效果的压缩包吧~~~压缩弹簧的我还不会做~~

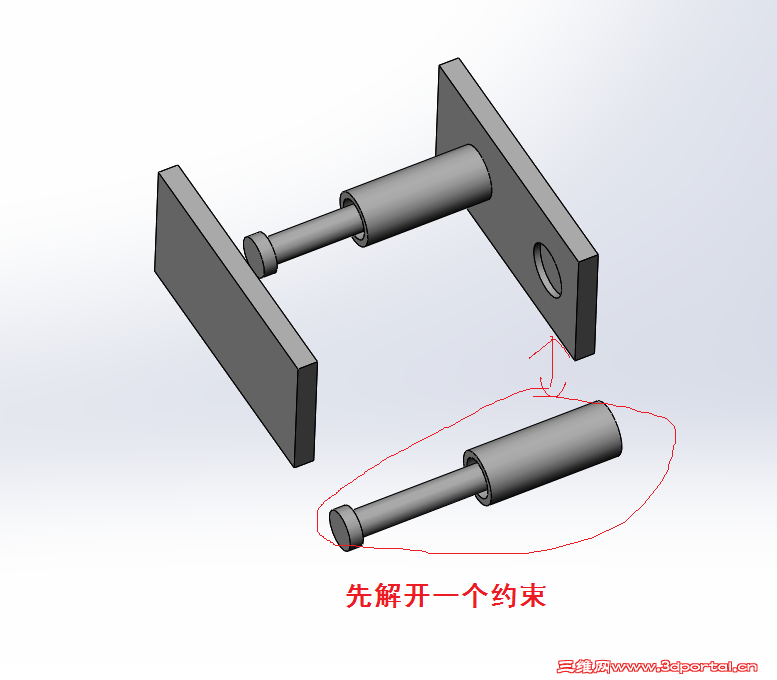

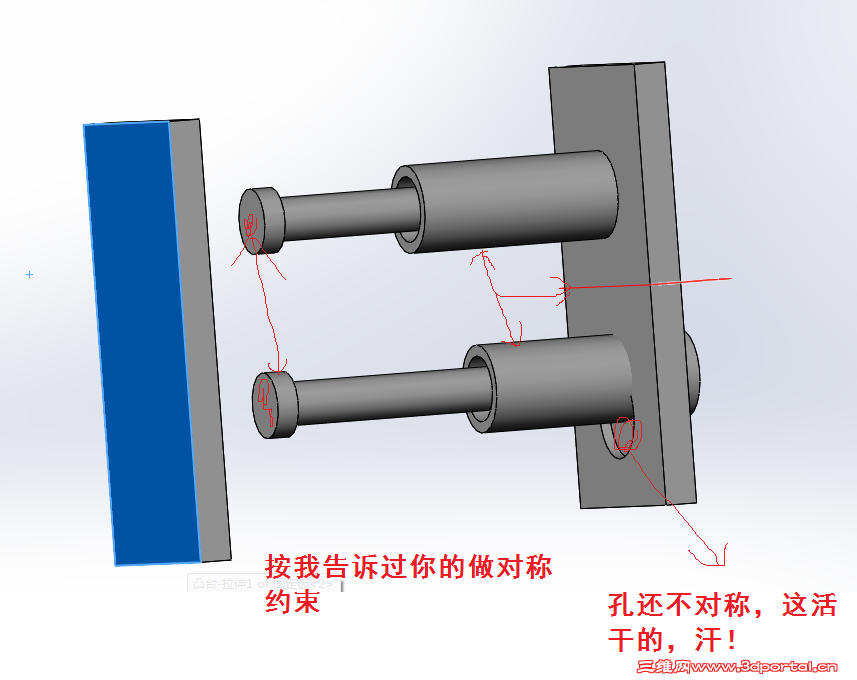

真有个性！我告诉你的，你好好研究过吗？看图和视频，再说你哪有这随便画画的，都对不上

Nmob · 发表于 2013-3-23 08:38:30

阿帕奇发表于 2013-3-23 08:16 static/image/common/back.gif
/ W6 c& l( k! ]# x真有个性！我告诉你的，你好好研究过吗？看图和视频，再说你哪有这随便画画的，都对不上

呵呵~~~谢谢~~~随便弄的这活辛苦了

Nmob · 发表于 2013-3-23 09:37:14

本帖最后由 Nmob 于 2013-3-23 09:39 编辑

阿帕奇发表于 2013-3-23 08:16 static/image/common/back.gif
+ v7 d; l7 d5 [; P3 N( N( n真有个性！我告诉你的，你好好研究过吗？看图和视频，再说你哪有这随便画画的，都对不上

我做出了你说的那个效果。

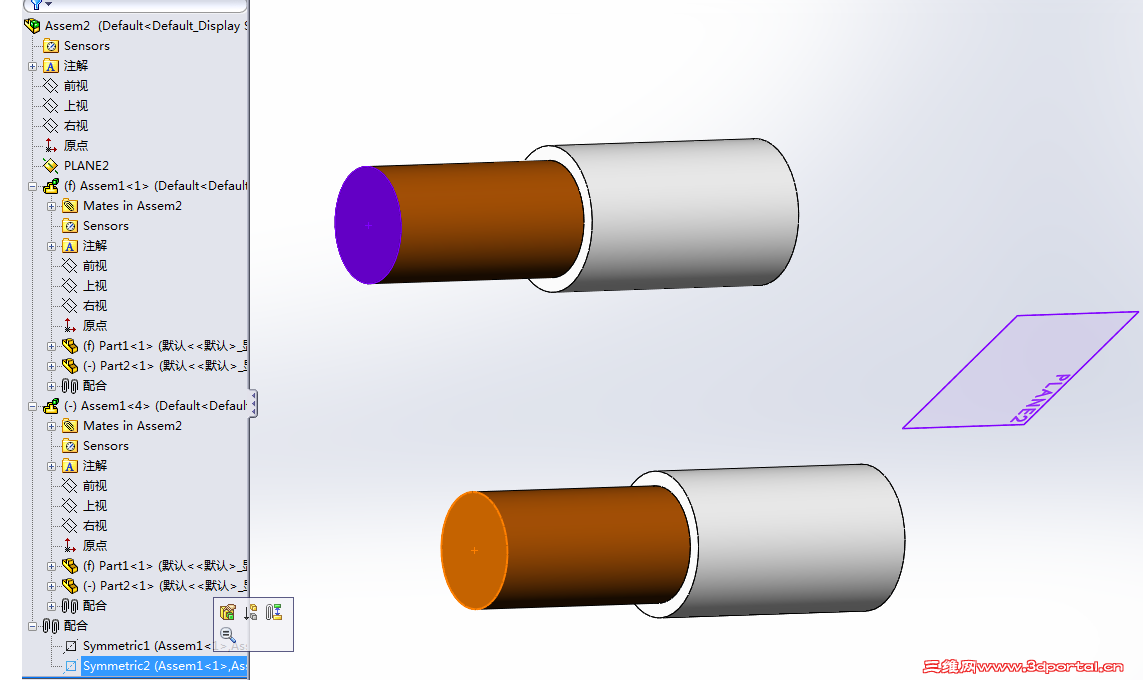

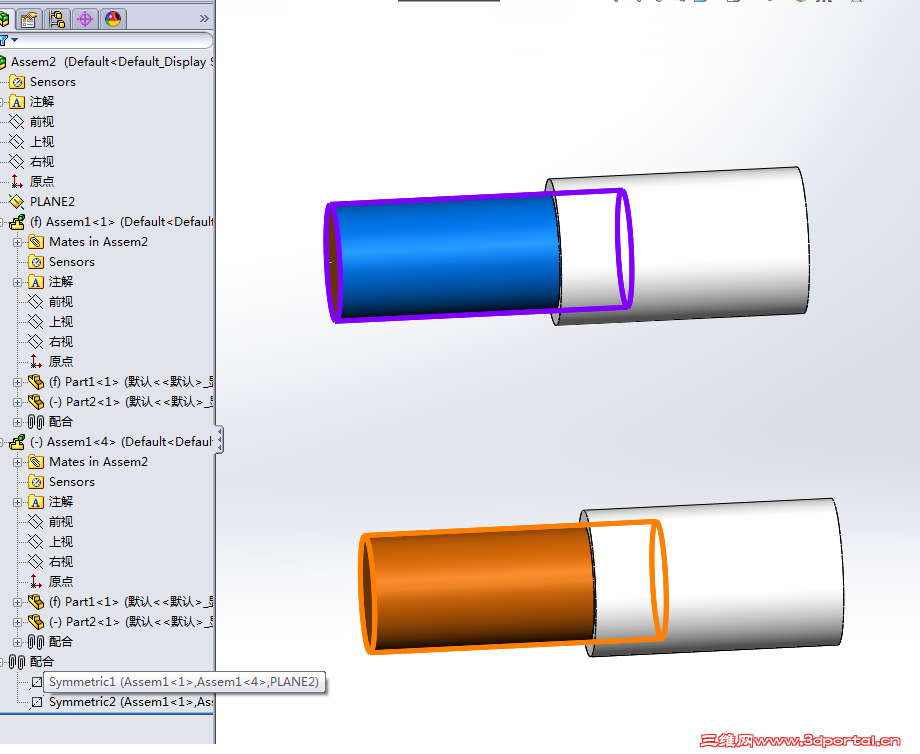

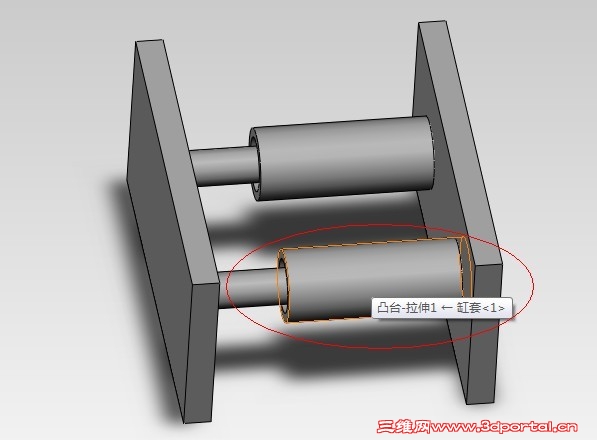

但是对称的约束的缸筒单独是可以移动的。
当推动杆芯可以移动的缸筒便与固定那根缸筒对称了~~
你的是不是也一样

阿帕奇 · 发表于 2013-3-23 11:51:02

Nmob 发表于 2013-3-23 09:37 static/image/common/back.gif/ p+ N* H# s. L/ }* h
我做出了你说的那个效果。
* V# D" D( V/ z$ I2 K* C6 T8 p8 a但是对称的约束的缸筒单独是可以移动的。 \, ^9 ?2 I! f8 E
当推动杆芯可以移动的缸筒便与固 ...

是这样的，你还可以让缸筒不动。
其实每个零件都有六个自由度，如果你真的懂，那么运动轨迹你也一定看得清楚，需要达到哪个目标，你就更改组合自由度好了

Nmob · 发表于 2013-3-23 15:18:19

阿帕奇发表于 2013-3-23 11:51 static/image/common/back.gif
4 b" k( f5 Y v1 a+ V是这样的，你还可以让缸筒不动。
$ Y; j' w% q1 h0 X7 y其实每个零件都有六个自由度，如果你真的懂，那么运动轨迹你也一定看得 ...

发哥也挺个性的~~
