[求助] 如何应用实例特征的矩形阵列,使建模达到满意效果?

[复制链接]
发表于 2013-3-13 17:11:02 | 显示全部楼层 |阅读模式 来自: 中国辽宁大连

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

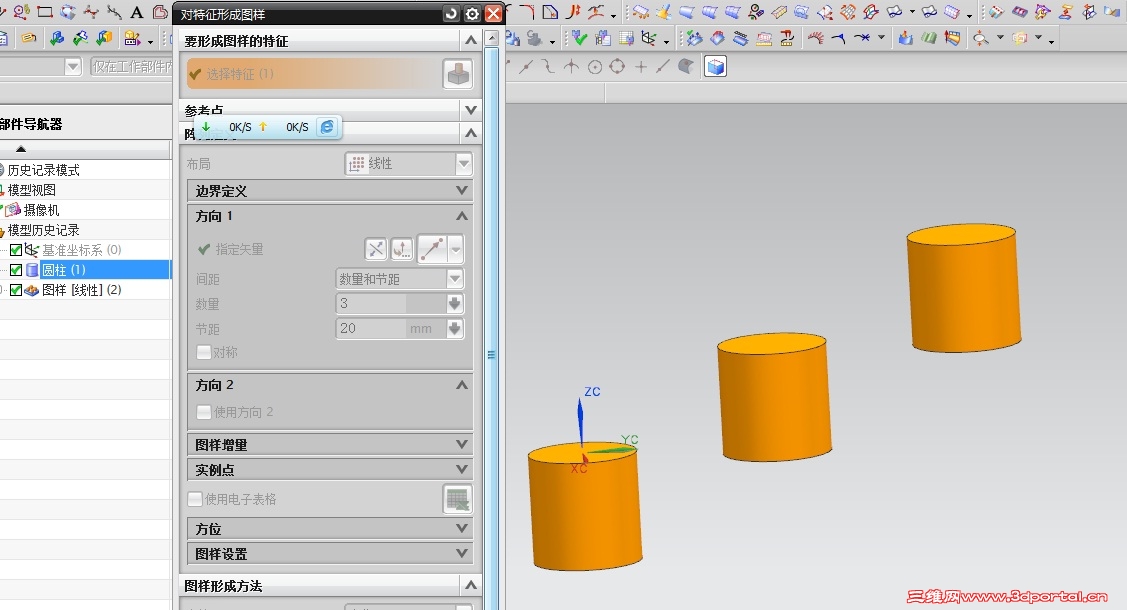

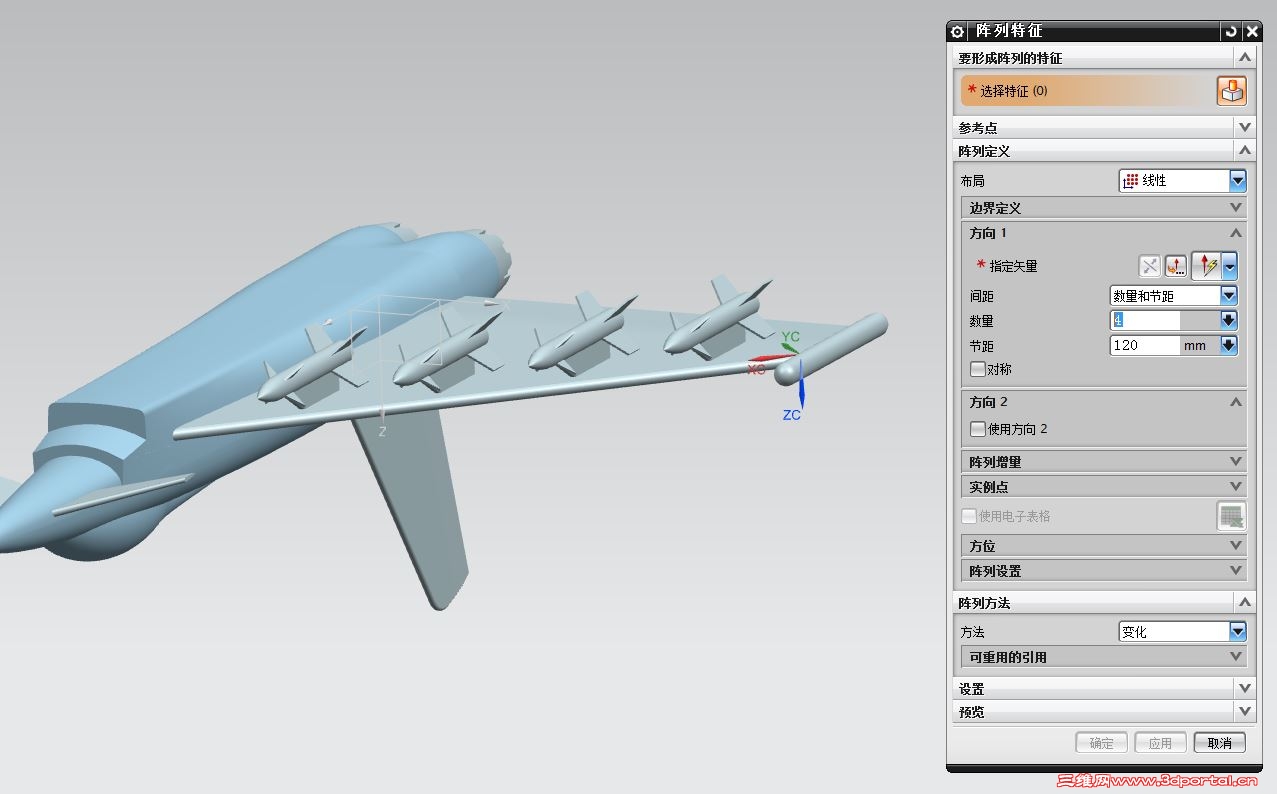

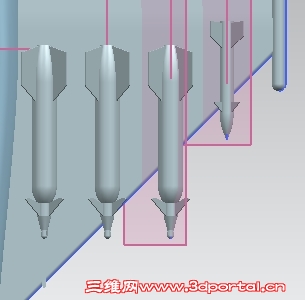

在UG建模中,将右二“导弹”应用“实例特征”的“矩形阵列”,配置参数如图所示,X向阵列出两个实例,Y向偏置为0,试问,应如何操作使得图1中导弹呈现图3所示排列?
- u* a6 O& P3 S6 Y$ P# B

图1

图1

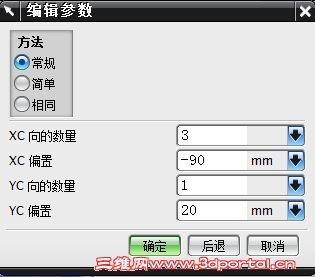

图2

图2

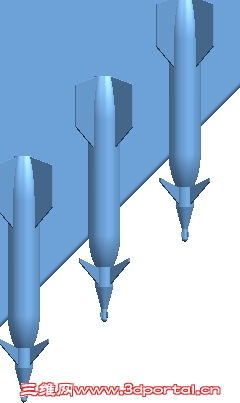

图3

图3
- h, q. c+ s- \# F6 O
, j* p" H. `% W) X) {
% ?* e) V# q: f
发表于 2013-3-15 10:46:36 | 显示全部楼层 来自: 中国浙江金华
X方向改成你要的方向试试
 楼主| 发表于 2013-3-15 11:17:18 | 显示全部楼层 来自: 中国辽宁大连
lxdcsa 发表于 2013-3-15 10:46 static/image/common/back.gif
7 {" {) Y( S7 y6 v, E) H) PX方向改成你要的方向试试
3 I: _0 L9 O& K! ?; k
我觉着,X方向应该是没有问题的,只是Y向没有偏置,也不太清楚“矩形阵列”能否应用于单向阵列、单向偏置的清形
发表于 2013-3-15 12:17:29 | 显示全部楼层 来自: 中国山东济南
hrj1991 发表于 2013-3-15 11:17 static/image/common/back.gif4 c' A; b/ e$ X( W4 ~2 A! O
我觉着,X方向应该是没有问题的,只是Y向没有偏置,也不太清楚“矩形阵列”能否应用于单向阵列、单向偏置 ...

/ m$ B  w: l1 X单排的可以用阵列做,首先坐标方向要正确,要哪个方向的,就在哪个方向的参数栏填上合适的参数,不要的方向任意参数栏填0既可以;也可以用移动(复制)做,比较简单。
发表于 2013-3-15 14:12:31 | 显示全部楼层 来自: 中国上海
本帖最后由 jeffenwu 于 2013-3-15 14:16 编辑
5 j/ s# s' B" w, c% }' t

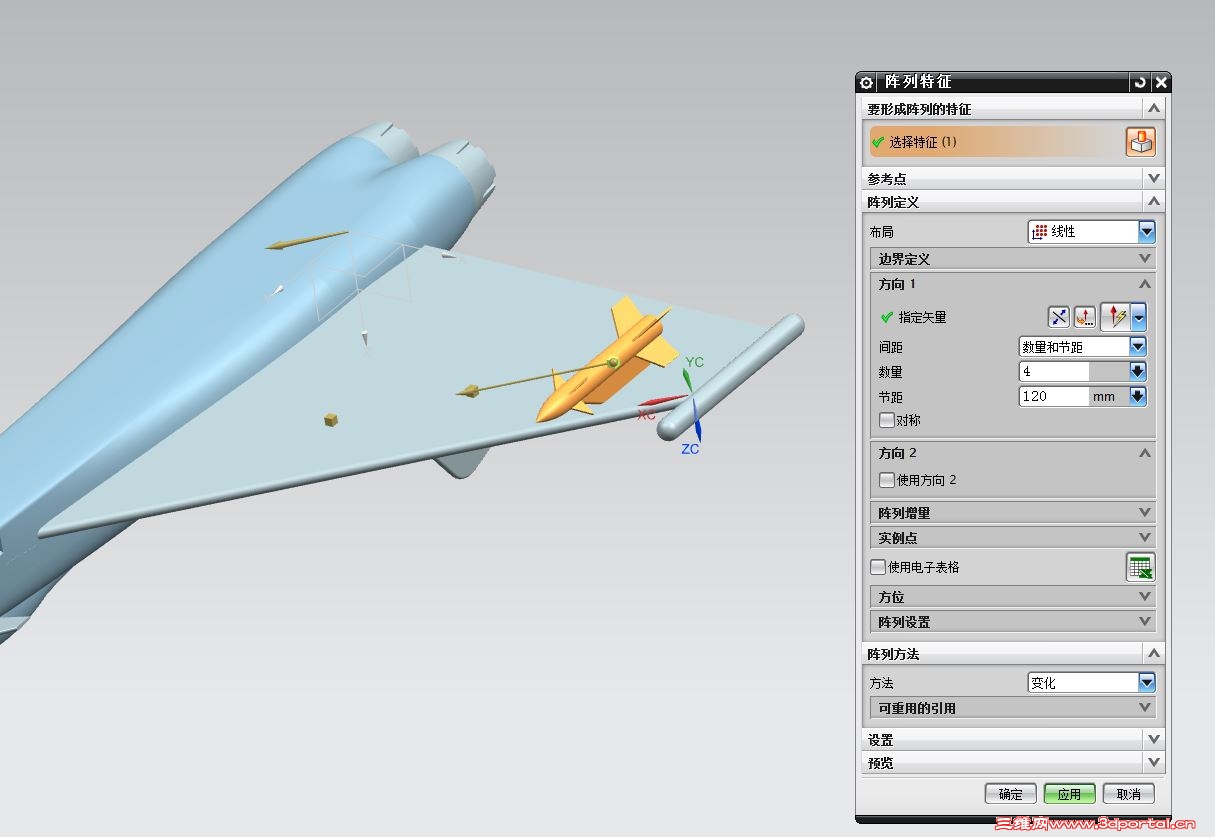

7 L' B2 A+ l% l0 P你可以定义方向的!因为我用的是8.0的,里面有个图样的选项,然后定义一个你需要的方向就可以了!
 楼主| 发表于 2013-3-15 16:40:35 | 显示全部楼层 来自: 中国辽宁大连
WHC44 发表于 2013-3-15 12:17 static/image/common/back.gif
7 @/ `# W% i; m6 A单排的可以用阵列做,首先坐标方向要正确,要哪个方向的,就在哪个方向的参数栏填上合适的参数,不要的方 ...
( @' ?0 l2 y. P; V# {0 T
我参照UG教程案例做的,并参看其所附源文件,其用“矩形阵列”同时做到X向平移、Y向偏置了,但自己试了下,每次总是只能满足X向平移,却无法同时在Y方向偏置,实在没招,我最终用“移动+复制”做出来了
 楼主| 发表于 2013-3-15 16:43:02 | 显示全部楼层 来自: 中国辽宁大连
jeffenwu 发表于 2013-3-15 14:12 static/image/common/back.gif
% f, A6 R, ^6 k你可以定义方向的!因为我用的是8.0的,里面有个图样的选项,然后定义一个你需要的方向就可以了!

1 _+ y! z$ o0 }1 j2 s, v8 Q" j我用的UG NX 6.0的,你能告诉我怎么找到这命令吗?:虽说版本不同,应该也不会差太多吧thankfulness:
 楼主| 发表于 2013-3-15 16:49:02 | 显示全部楼层 来自: 中国辽宁大连
战斗机曲面造型8 }% d+ x! ?, {# e
fighter.zip (1.5 MB, 下载次数: 2)
发表于 2013-3-15 21:44:16 | 显示全部楼层 来自: 中国山东济南
hrj1991 发表于 2013-3-15 16:49 static/image/common/back.gif, s8 k) q* @- `1 W
战斗机曲面造型

0 g5 E" N/ A( Z首先要弄好矢量方向,可以定义一个符合要求的工作坐标,也可以直接选用棱线做失量
 楼主| 发表于 2013-3-16 19:54:48 | 显示全部楼层 来自: 中国辽宁大连
实在太感谢了,在诸位的支招下,我真心学到了很多东西,只是纳闷:NX 6.0版里边是不是没有“阵列特征”呀,我遍寻菜单栏,也只找到实体特征了,所以,还请高手示下了
发表于 2013-3-16 22:02:08 | 显示全部楼层 来自: 中国山东济南
hrj1991 发表于 2013-3-16 19:54 static/image/common/back.gif, P3 _5 _$ q. y: x& y$ v( `
实在太感谢了,在诸位的支招下,我真心学到了很多东西,只是纳闷:NX 6.0版里边是不是没有“阵列特征”呀, ...

" H. Z. f8 R4 M是的,阵列特征是高版本的,和6.0的实力特征中的阵列功能基本一致
