[求助] 装配 特征驱动阵列

[复制链接]
lxz125125
发表于 2013-3-7 17:20:32 | 显示全部楼层 |阅读模式 来自： 中国山东济南

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

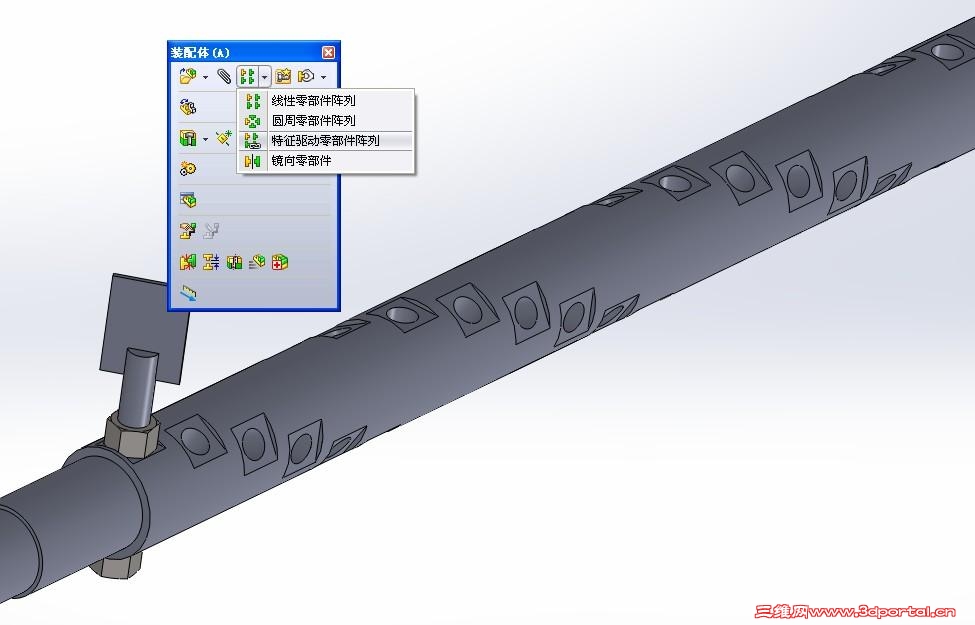

怎么用这个特征驱动阵列啊？，求高手) T, _& O# J/ M% f

- a" S' ^% o. R) ~0 \5 m[img]file:///C:/Documents%20and%20Settings/Administrator/Application%20Data/Tencent/Users/929502868/QQ/WinTemp/RichOle/UAW%7DC[9RPQZL$T~K00GP]FI.jpg[/img]
) o5 ]0 X! t! H% t& U* Khttp://file:///C:/Documents%20and%20Settings/Administrator/Application%20Data/Tencent/Users/929502868/QQ/WinTemp/RichOle/%7B8)08T4A_A0UV1LESE%7DG~2J.jpg
2 d! _* T% K6 |. x$ \7 U% }& i/ M http://file:///C:/Documents%20and%20Settings/Administrator/Application%20Data/Tencent/Users/929502868/QQ/WinTemp/RichOle/R6Y$BIEU(62Q(D%7BO~S~J2UM.jpg / T9 k" u2 h5 t0 ^6 M3 {

2 s$ q' ~1 {7 ?" l
' R) a: u1 u9 B/ l( P, l9 q% ?- I6 E
回复

举报

lxz125125
 楼主| 发表于 2013-3-7 17:21:41 | 显示全部楼层 来自： 中国山东济南
想把拨齿阵列在轴上啊？怎么弄？
! P( [1 c$ {% [0 _4 n
回复 支持 反对

举报

qiminger
发表于 2013-3-8 08:29:10 | 显示全部楼层 来自： 中国辽宁沈阳
本帖最后由 qiminger 于 2013-3-8 08:31 编辑
0 z$ p! t, o2 X# k3 }( _5 X+ w7 d, i7 z6 t
装配好一个导程内的零件（先将螺杆等做个子装配体），再按导程尺寸将第一导程内零件进行线性陈列。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

huodeidei
发表于 2013-3-8 09:09:18 | 显示全部楼层 来自： 中国湖南长沙
随行阵列？
回复 支持 反对

举报

lxz125125
 楼主| 发表于 2013-3-8 10:59:37 | 显示全部楼层 来自： 中国山东济南

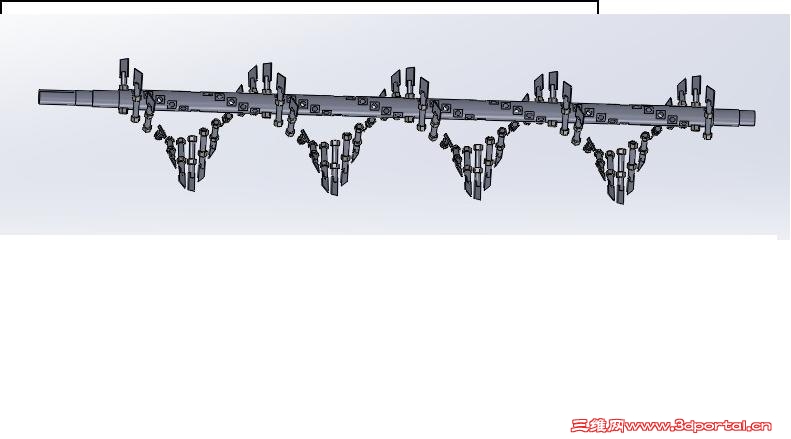

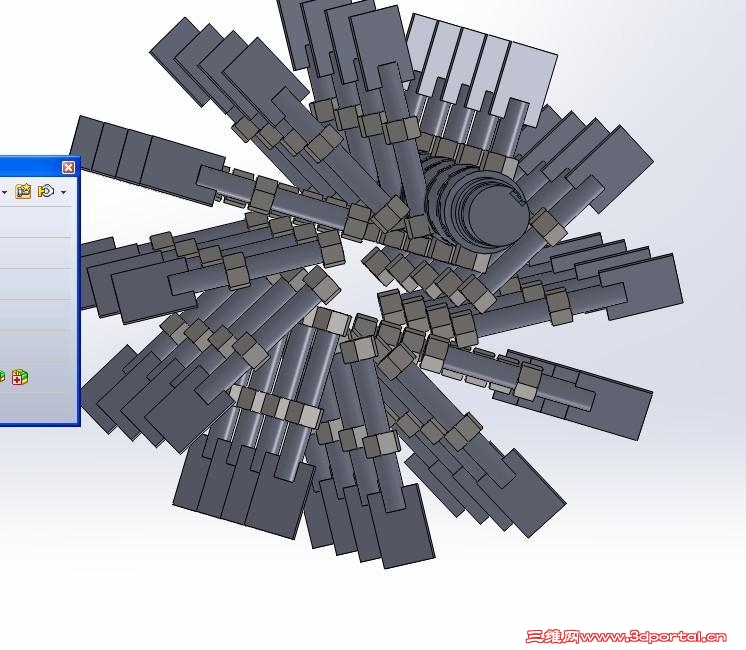

正确的命令应该是特征驱动零部件阵列，可惜做出来是图示的结果
回复 支持 反对

举报

哈企鹅
发表于 2013-3-8 15:20:47 | 显示全部楼层 来自： 中国陕西
本帖最后由 哈企鹅 于 2013-3-8 15:21 编辑 ) N3 [# ^: @0 ~# ^, W! m' o

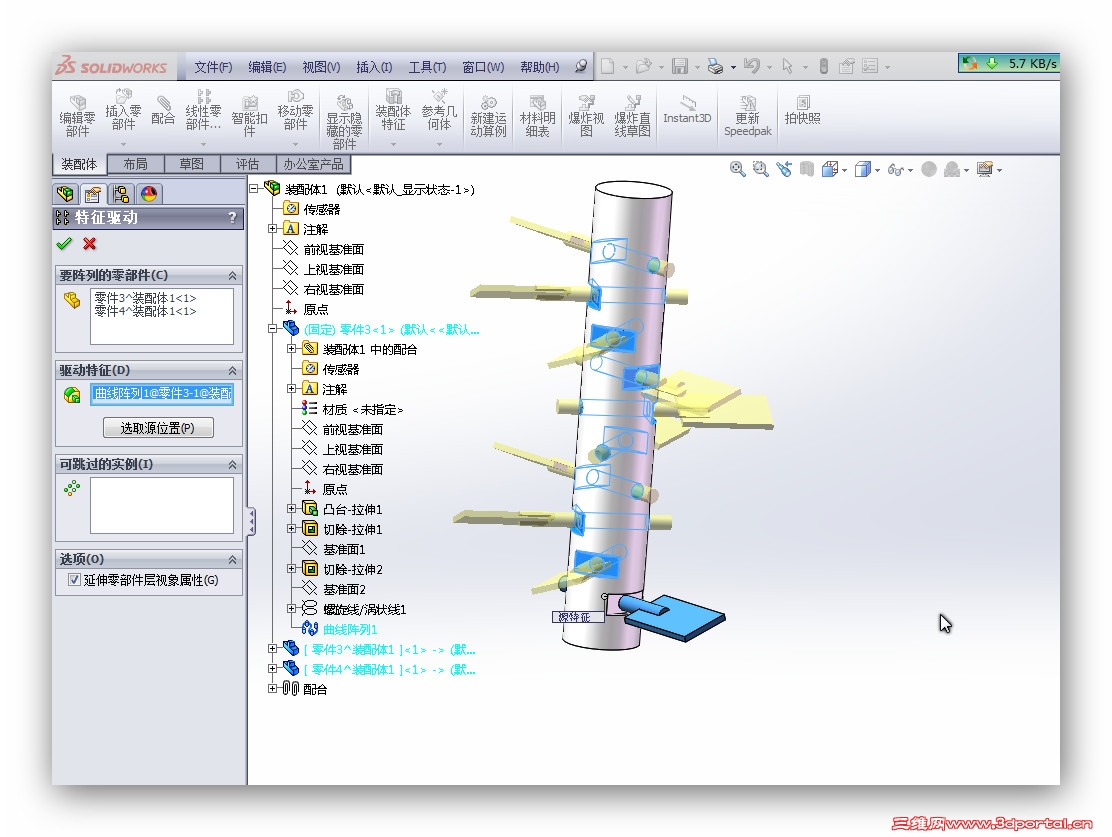

+ P$ h+ I* X1 X- b: L0 p  _1 o* S 001_.jpg
) H+ l, y# O7 T$ y' f' k, ?. P# a' {( V# w' e( z. f/ q0 U$ N

6 ]! G; B" \) l6 ^2 X) V" w- X$ w6 C, {6 b0 s5 m: Z; g

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

lxz125125
 楼主| 发表于 2013-3-8 15:32:03 | 显示全部楼层 来自： 中国山东济南
就应该是楼上这样啊，我弄得怎么就跑偏了呢？
  B* i9 K' I; r5 k2 Q. J; Y:(:(
回复 支持 反对

举报

lxz125125
 楼主| 发表于 2013-3-8 15:34:17 | 显示全部楼层 来自： 中国山东济南
哈企鹅 发表于 2013-3-8 15:20 static/image/common/back.gif
  o: L# ^! y( _4 ?! n  A3 b
请问你用的是哪个版本的SW?
回复 支持 反对

举报

哈企鹅
发表于 2013-3-8 15:36:04 | 显示全部楼层 来自： 中国陕西
lxz125125 发表于 2013-3-8 15:34 static/image/common/back.gif. w0 E6 y+ K0 V! M6 f( l% i
请问你用的是哪个版本的SW?
2 g/ j+ ^& A" y- s/ U4 T0 A
SolidWorks 2013 x64 Edition sp2
回复 支持 反对

举报

ryouss
发表于 2013-3-8 16:39:41 | 显示全部楼层 来自： 中国浙江嘉兴
之前不老叔有教導過的,作參考!

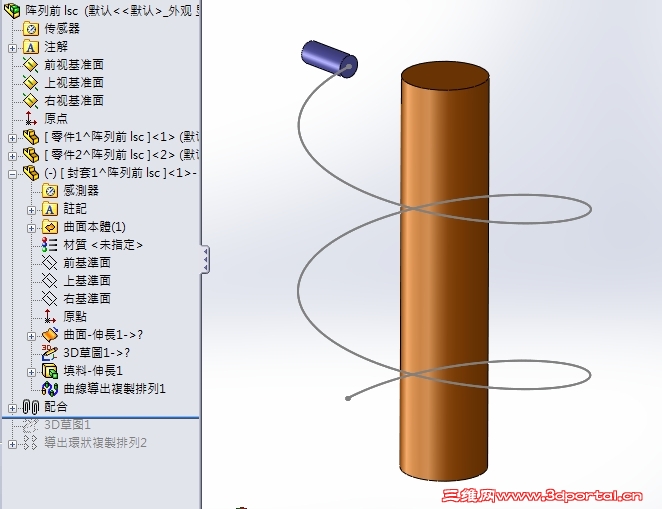

6 K# I. ?8 x( }  e. V2 |9 G裝配陣列前
& @# m& |4 R8 p. u: j, o% E( y Clipboard030802.jpg & K. u3 t1 \# J3 s; I0 H7 Z* d

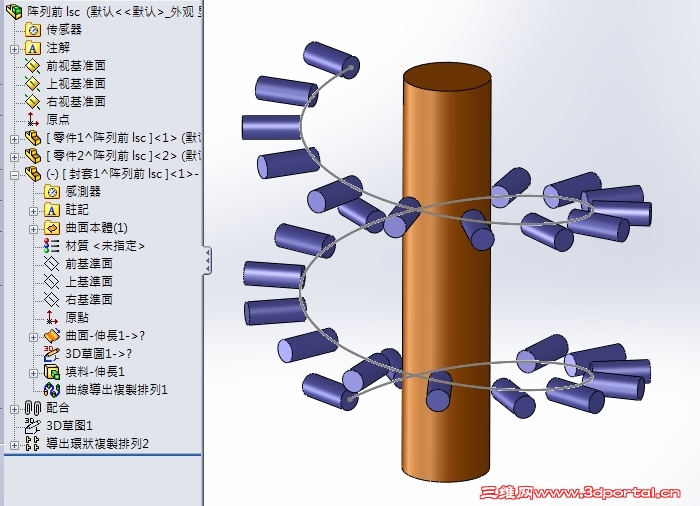

裝配陣列后* L: ?, I$ r- Z' t
Clipboard030801.jpg 1 @/ T; A) j( E4 E. P# g$ V0 b8 o
阵列裝配.rar (353.95 KB, 下载次数: 6)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

lxz125125
 楼主| 发表于 2013-3-8 16:50:27 | 显示全部楼层 来自： 中国山东济南
WIN7的才能玩的转2012之上的版本，我的是xp
回复 支持 反对

举报
