这种螺旋槽如何建模？

msyanzi · 发表于 2013-3-2 20:02:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

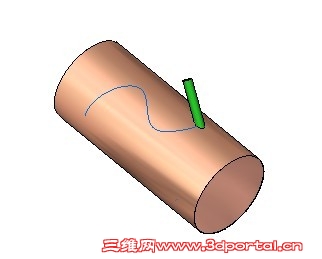

如图，在圆柱上面用铣刀倾斜一定角度铣制螺旋槽，请问用SW怎么建模啊？谢谢。

dulang0315 · 发表于 2013-3-2 22:39:52

扫描切除命令

msyanzi · 发表于 2013-3-3 00:23:54

dulang0315 发表于 2013-3-2 22:39 static/image/common/back.gif' H5 U; ~1 O! X, ]. M' n! g- ~6 J
扫描切除命令

扫描切除命令生成的螺旋槽和铣刀加工出来的不一样。

软体动物 · 发表于 2013-3-3 08:43:50

如果你是5轴数控，那加工出来的就是一样的，

如果你是三轴数控，那你只能用扫描切除，并且要选择法线对齐！！！

因为三轴数控，刀具是垂直固定的！

jy792001 · 发表于 2013-3-3 10:41:40

好经验啊学习了

msyanzi · 发表于 2013-3-3 11:17:11

软体动物发表于 2013-3-3 08:43 static/image/common/back.gif
3 y8 m; u% q" o# }! C2 G* P如果你是5轴数控，那加工出来的就是一样的，
2 G& ^9 J4 l2 D! t: R+ z0 y: x" n$ T5 ]0 }6 F# `
如果你是三轴数控，那你只能用扫描切除，并且要选择法线对 ...

您好，非常感谢您的回复。采用三轴数控，铣刀是垂直地面，工件与水平线成一角度安装在夹具上。能麻烦您做一个，然后把Part传上来吗？谢谢。

wwl970 · 发表于 2013-3-3 15:47:11

路过学习了

qiminger · 发表于 2013-3-4 08:00:20

用实体扫描应该能做出。

msyanzi · 发表于 2013-3-4 09:21:06

qiminger 发表于 2013-3-4 08:00 static/image/common/back.gif" @' e" P; ?2 _' B' w1 `
用实体扫描应该能做出。

能麻烦您做一个，然后把Part传上来吗？谢谢。

keilei001 · 发表于 2013-3-4 14:51:51

本帖最后由 keilei001 于 2013-3-4 14:59 编辑

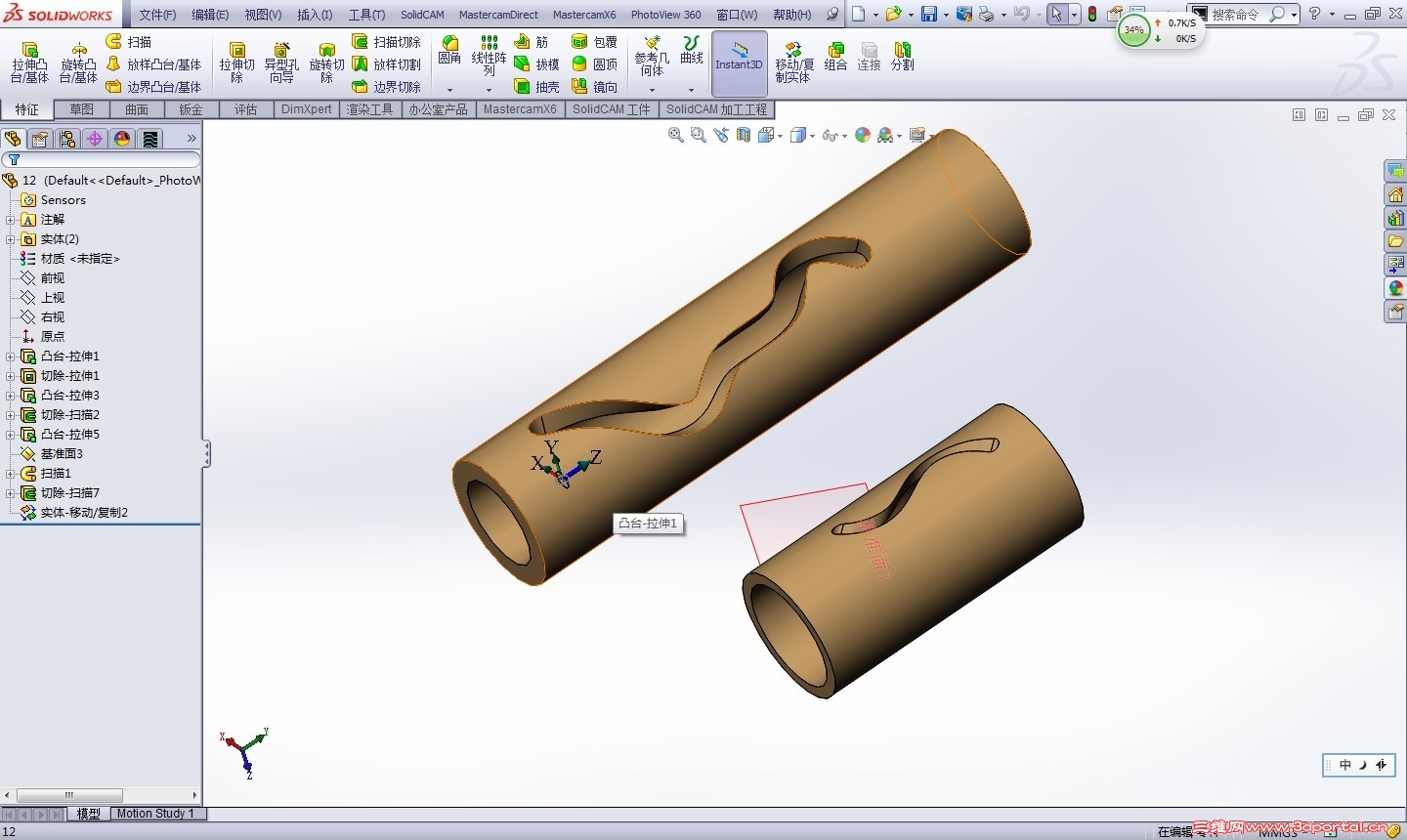

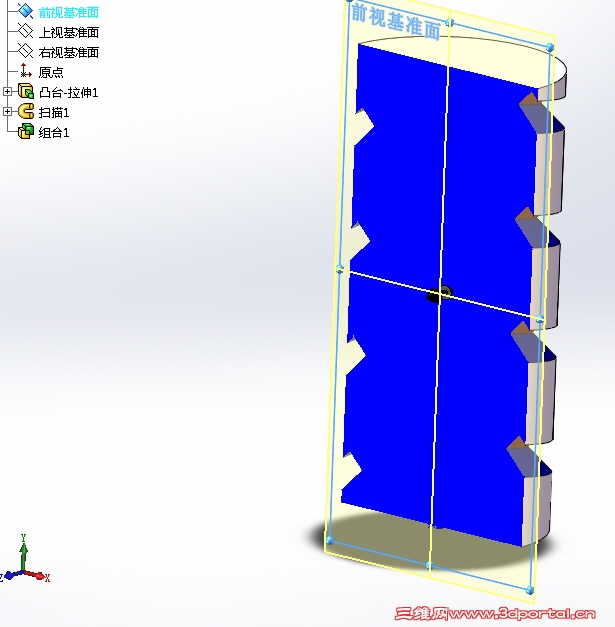

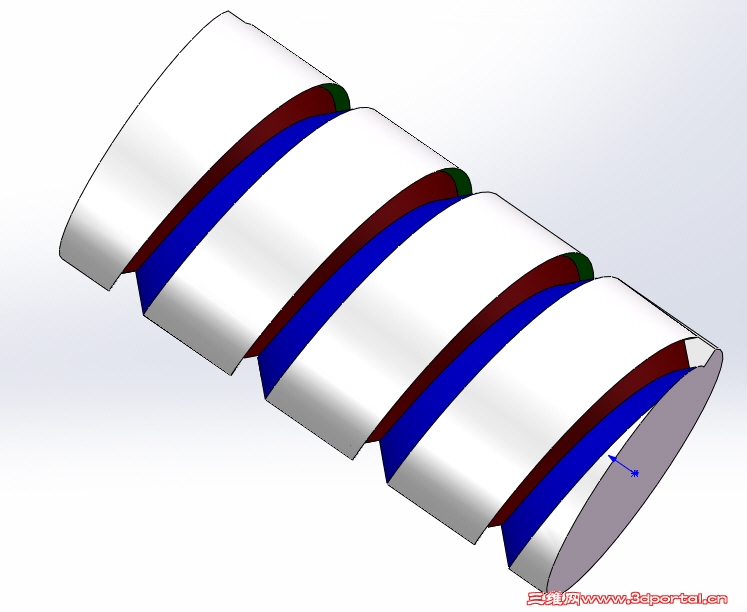

没完全理解楼主的意思，我按一般的螺旋用组合做了个，（也可以直接用扫描切除）看楼主是不是想这样。

扫描切除

2012版

组合.rar (209.45 KB, 下载次数: 7)

ljc15988 · 发表于 2013-3-4 15:18:10

路过凑热闹的看看高人怎么做

dulang0315 · 发表于 2013-3-4 21:50:21

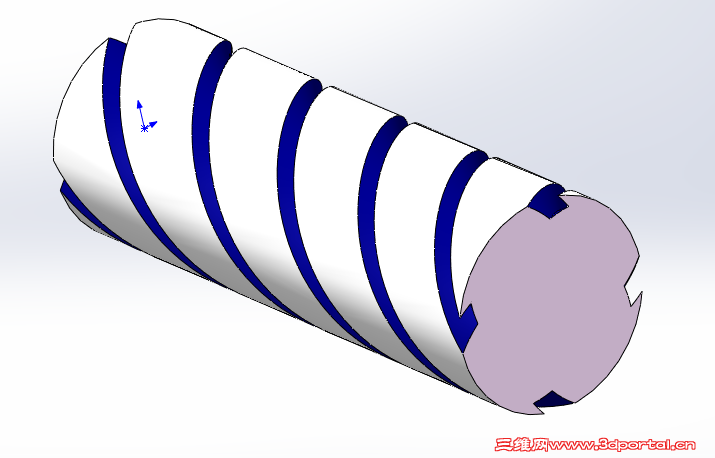

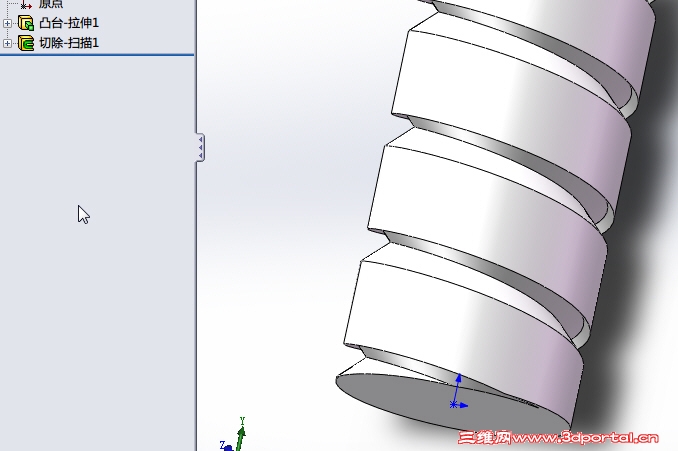

仅供参考！方法类似，只要学会变通。做特征就很容易

哈企鹅 · 发表于 2013-3-5 08:31:26

凑个热闹哦


零件1.rar (317.73 KB, 下载次数: 22)

qiminger · 发表于 2013-3-5 08:47:35

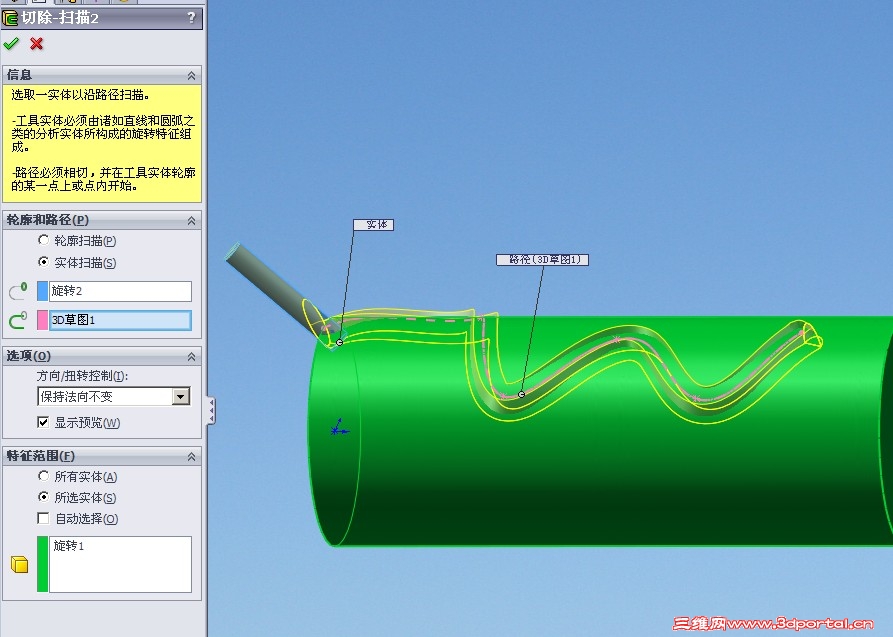

用扫描切除中的实体扫描做的，但槽截面角度没有达到你的要求，按曲线扭转了，你自己看一下。

实体扫描.rar (1.42 MB, 下载次数: 25)

msyanzi · 发表于 2013-3-6 11:11:18

qiminger 发表于 2013-3-5 08:47 static/image/common/back.gif
9 H3 d7 P) b1 ^& ?) b用扫描切除中的实体扫描做的，但槽截面角度没有达到你的要求，按曲线扭转了，你自己看一下。

谢谢！

msyanzi · 发表于 2013-3-6 11:11:35

哈企鹅发表于 2013-3-5 08:31 static/image/common/back.gif
O/ W+ M6 ?9 k6 y凑个热闹哦

谢谢！受益匪浅！

msyanzi · 发表于 2013-3-6 11:12:10

keilei001 发表于 2013-3-4 14:51 static/image/common/back.gif
, q! c. C K/ r: \6 Z5 X$ Y7 a没完全理解楼主的意思，我按一般的螺旋用组合做了个，（也可以直接用扫描切除）看楼主是不是想这样。

谢谢！

GOTO2 · 发表于 2013-3-6 12:38:25


leng · 发表于 2013-3-6 12:59:33

msyanzi 发表于 2013-3-2 20:02 static/image/common/back.gif( a% [( p7 R" Z" N% m& \
如图，在圆柱上面用铣刀倾斜一定角度铣制螺旋槽，请问用SW怎么建模啊？谢谢。...

看看一下子

zysds · 发表于 2013-3-6 13:06:25

包覆就可以

大叶子 · 发表于 2013-3-6 13:22:14

用包覆可以做出完美可控的。加工就要5轴了。

msyanzi · 发表于 2013-3-6 18:24:22

GOTO2 发表于 2013-3-6 12:38 static/image/common/back.gif6 b, M7 |% _5 H1 `' K
拉伸出来圆柱或者圆筒在里面画出一条需要的斜线然后用斜线来新建基准面拉伸出来一个圆柱不要合并 ...

谢谢。

msyanzi · 发表于 2013-3-6 18:25:00

大叶子发表于 2013-3-6 13:22 static/image/common/back.gif6 U6 ^1 L5 B* X6 k4 B# {
用包覆可以做出完美可控的。加工就要5轴了。

能麻烦您做一个包覆的实例吗？再次感谢。

大叶子 · 发表于 2013-3-7 10:23:15

msyanzi 发表于 2013-3-6 18:25 static/image/common/back.gif2 G3 q+ r& y- L/ C. Q U
能麻烦您做一个包覆的实例吗？再次感谢。

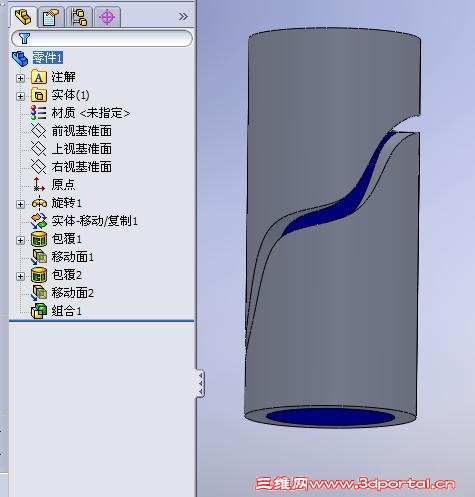

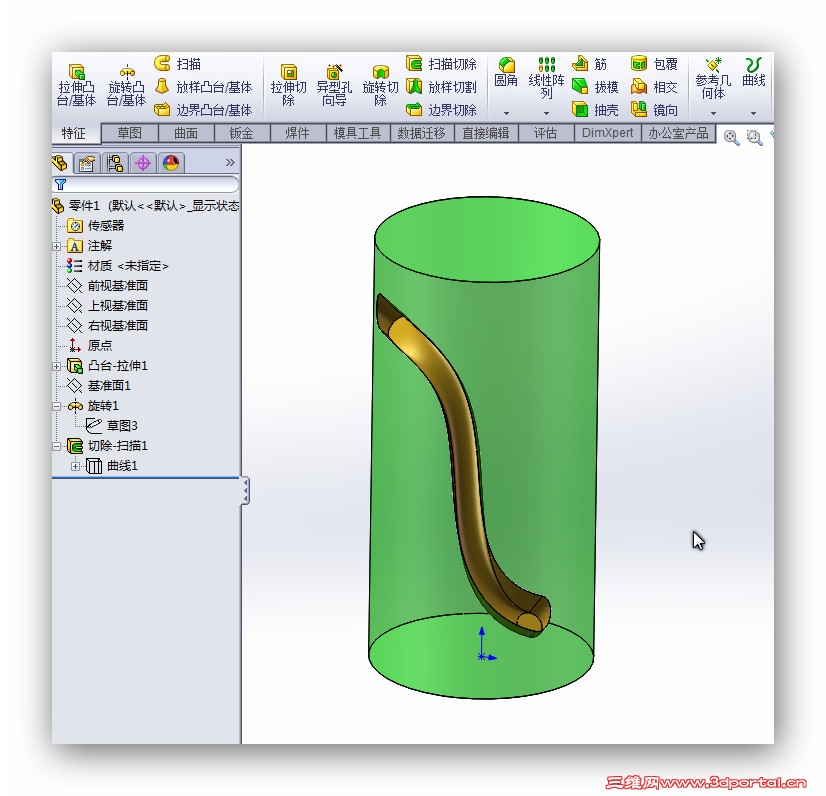

好的。看图

maliang11111 · 发表于 2013-3-7 16:46:53
