[3D官方教程] 中望3D2013Beta新功能抢先看:缠绕造型到面应用

[复制链接]
发表于 2013-2-1 15:32:23 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
中望3D是国内领先的CAD软件厂商中望公司推出的高端三维CAD软件,拥有非常强大的三维CAD实体造型功能。中望公司于近日推出中望3D 2013Beta版,更新改进了很多实用的新功能,其中包括工业设计中,常常用到的缠绕造型到面的功能应用。该功能也是中望3D 2013的新功能之一,下面小编带大家一起探讨此功能在实际设计中的应用。

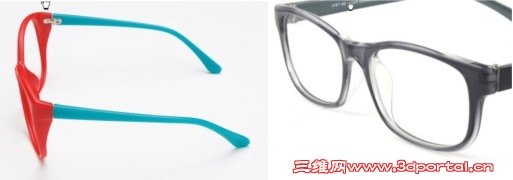

以眼镜的曲面设计为例,讲解缠绕造型到面的功能应用。
" J; I+ U( Q( s7 ?7 L' Z 1.jpg
     在这些设计的时候,初始可能还是平面的设计,后续如何轻松地转化成想要的曲面效果呢?在中望3D 2013中,我们可以轻易地把实体的造型投影到任意的曲面上。下面用一个简单的例子来展示该软件的功能。

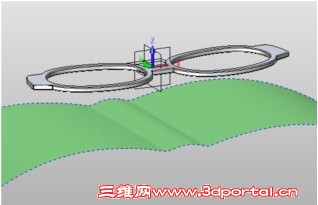

     我们第一步先把这个实体缠绕到下面这个曲面上,看看做成眼镜框的效果。
     在中望3D 2013中只需要用一个功能:缠绕实体到面。先在操作界面上寻找该功能。如下图:
+ y6 b% r: }. ^" @' Y4 D, ]: I 3.jpg

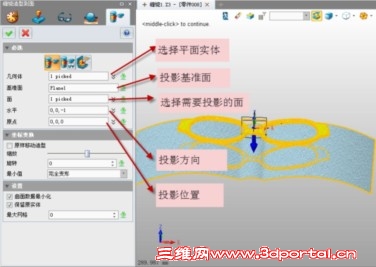

点击进入后设置内部参数,如下图:
6 P7 `/ m0 _6 K( Q+ o" u& \ 4.jpg

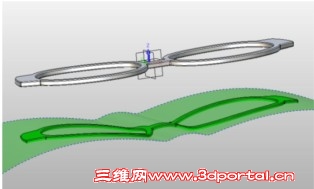

     我们可以看下效果如何:
  t$ u8 R+ n1 V6 c' u6 u 5.jpg

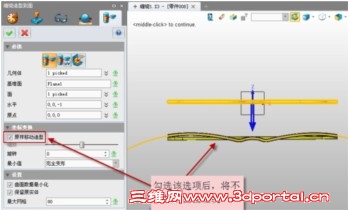

如果仅满足于上面的效果,那么完全不够,因为眼镜是一个系列的,或者您希望做一个大点的眼镜,那么就不是一个简单的比例缩放了。在中望3D 2013软件中,完全可以通过参数的设置完成想要的细节修改。
! \+ b1 j5 q: P! T1 Y 6.jpg
修改造型比例,按照以下设置:' j0 Y% h* R  b/ p( B9 f3 H
7.jpg 2 m3 q9 S; }& R4 p' Y8 V. r

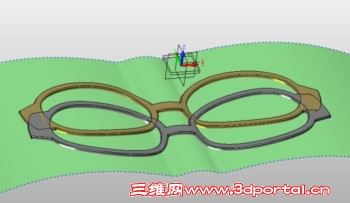

完成以上设置后,将会生成不同比例的眼镜框,如下图:
4 V" L) O  J8 A" M 8.jpg / a" E7 [: L" }& }& H$ C+ ?
可能您觉得这个外观还不够完美,希望能再弯曲一下,可按照以下操作:
9 Z& A" L+ b1 c4 E, d1 _" B 9.jpg 6 d+ L& R5 |2 x9 x) X, j

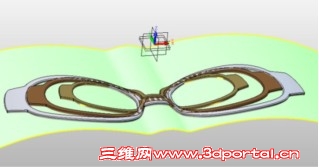

大功告成,下面就是修改弯曲后的效果:8 [7 ?! [  L2 G
10.jpg ) {# a/ C4 N# z. {6 i$ H6 I
从上图您看到,完成设计后的实体的所有面都是跟曲面的方向是一致的,达到了预期设计要求效果。
通过实体案例分析,中望3D 2013缠绕造型到面的应用,在工业设计过程中,是个非常实用的功能亮点。中望3D 2013能够满足设计师们的工业设计需求,加快产品的CAD\CAM设计速度,迅速将设计师的想法概念完美的展现。小编接下来会继续为大家介绍更多的CAD/CAM设计亮点,方便开阔大家的设计视野。免费下载试用,请登录中望官网
