焊接这里如何处理？

力学研究所 · 发表于 2013-1-30 23:49:24

您需要登录才可以下载或查看，没有帐号？注册

x

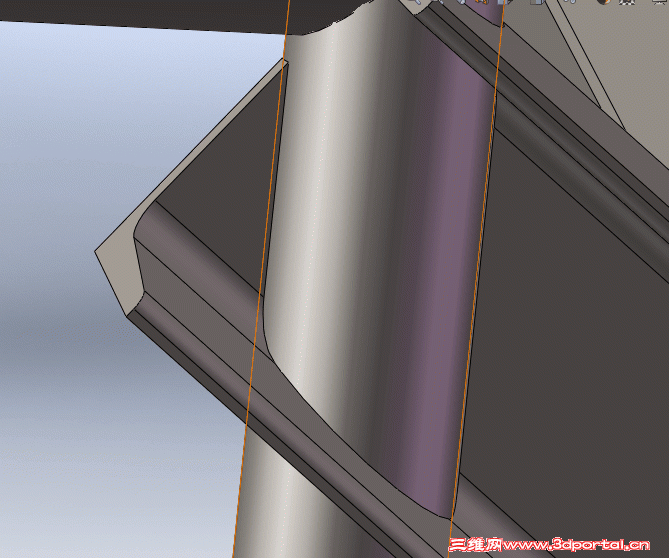

如上图所示，槽钢与圆管交叉的地方，如何将多余的槽钢切除。钢管是从槽钢中间穿过去的，使用焊接中的裁剪不行。

jixiezhe · 发表于 2013-1-31 08:25:56

那就试试拉伸切除命令

huodeidei · 发表于 2013-1-31 08:40:24

软件只是提供方便罢了

漂泊的流沙 · 发表于 2013-1-31 15:17:39

寂静天花板发表于 2013-1-31 08:39 static/image/common/back.gif3 C% S2 U+ P; z2 j3 t) _0 `
那么死脑筋干吗，什么切除拉伸，旋转切除的，用啊。按照实际工艺处理来建模。

我们要善于将复杂的问题简单化

力学研究所 · 发表于 2013-1-31 17:51:01

寂静天花板发表于 2013-1-31 08:39 static/image/common/back.gif7 c7 |( D5 B. M, o6 F$ u
那么死脑筋干吗，什么切除拉伸，旋转切除的，用啊。按照实际工艺处理来建模。

哥们，我还真没见过实际工艺如何处理这种情况的，还请指教。

52745598 · 发表于 2013-1-31 19:00:39

焊件中有剪裁和延伸命令试试吧

ZHYJ96 · 发表于 2013-1-31 19:01:38

本帖最后由 ZHYJ96 于 2013-1-31 19:02 编辑

实际工艺：用气割，也就是说软件用切除拉伸

力学研究所 · 发表于 2013-2-1 05:38:44

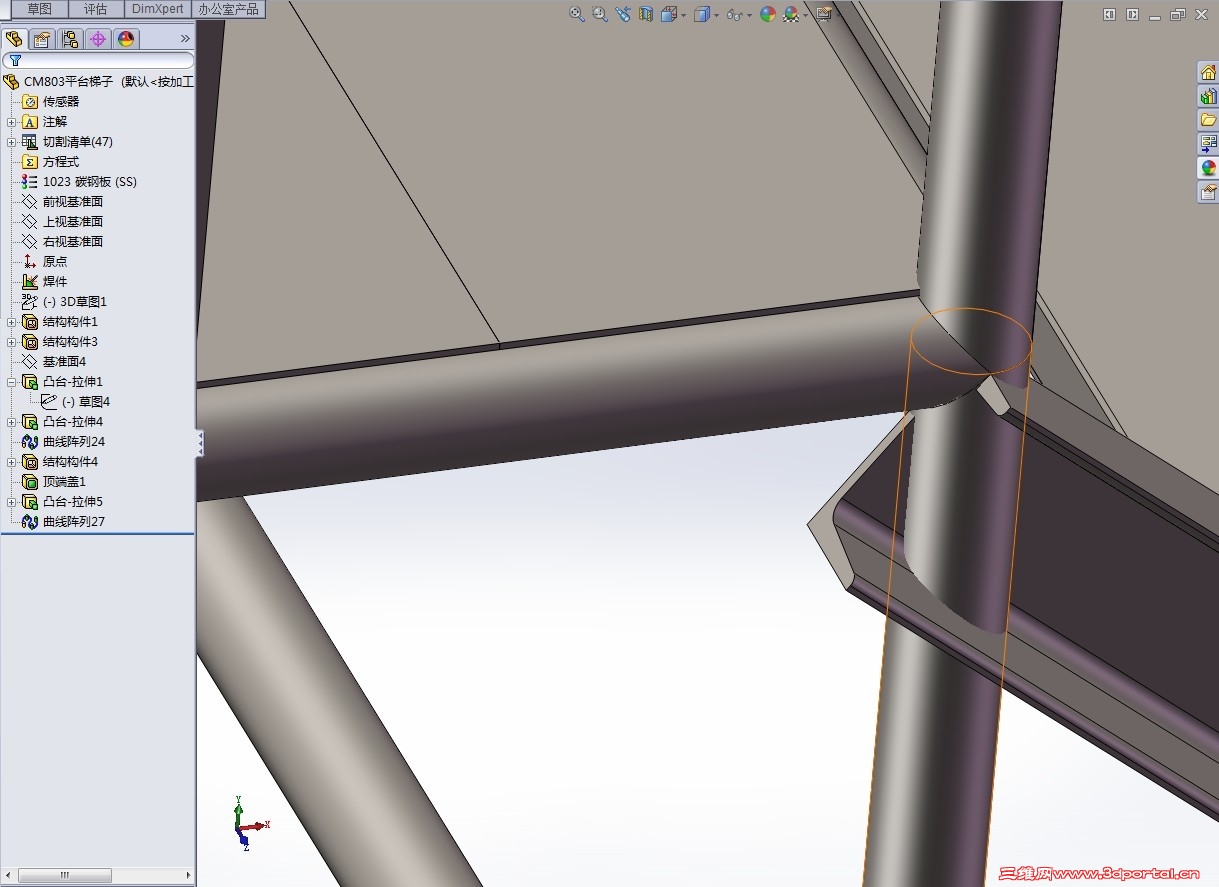

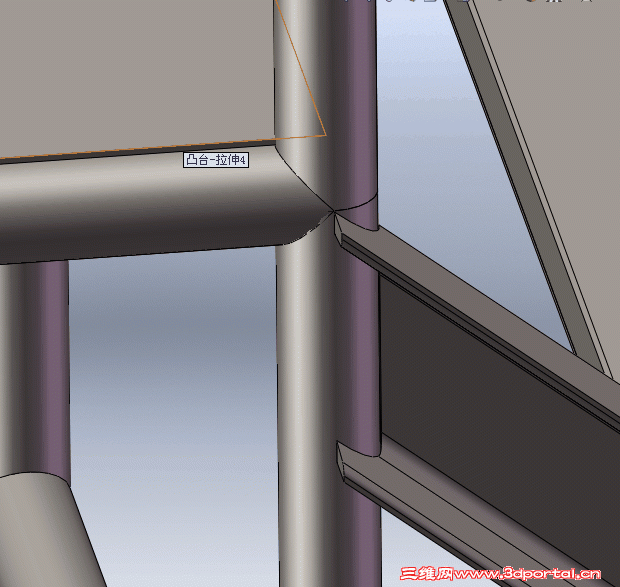

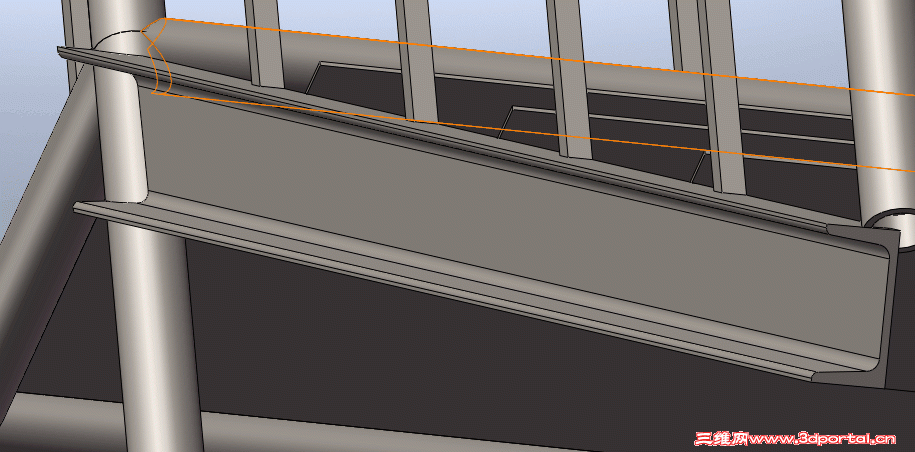

模型见附件，水平有限，请大家帮忙将我指定的那个棱角切除，尽量要好看一些，谢谢。

22553711 · 发表于 2013-2-1 09:02:40

力学研究所发表于 2013-2-1 05:38 static/image/common/back.gif$ }, a ~. |. ~+ u# C* X; `
模型见附件，水平有限，请大家帮忙将我指定的那个棱角切除，尽量要好看一些，谢谢。

力学研究所 · 发表于 2013-2-1 23:19:26

22553711 发表于 2013-2-1 09:02 static/image/common/back.gif

这位兄弟，好像只增加了一个切除拉伸命令，但是那个棱角仍然没有去除。

tangcarlos3d · 发表于 2013-2-1 23:42:17

这个实际上焊接加工也不可能象楼主图中那样做：即不可能氧在槽钢上割斜孔来将圆管穿进去，而是将槽钢的两对边去一块圆弧型，再将圆管焊上去。

22553711 · 发表于 2013-2-2 08:17:07

力学研究所发表于 2013-2-1 23:19 static/image/common/back.gif6 [1 q! ?# ]) C+ I4 b9 I+ z
这位兄弟，好像只增加了一个切除拉伸命令，但是那个棱角仍然没有去除。

只是提供一个方法给您参考，如果可行，您可以根据实际切成自己想要的形状。

笨笨的新手 · 发表于 2013-2-2 13:28:12

学习了。看来，只有想不到，没有做不到，嘿嘿。

力学研究所 · 发表于 2013-2-3 18:48:22

22553711 发表于 2013-2-2 08:17 static/image/common/back.gif
- F9 t# U) v n) f% v% S5 Y9 v, k只是提供一个方法给您参考，如果可行，您可以根据实际切成自己想要的形状。

能提供详细一点的步骤吗，谢谢。

努力到无能为力 · 发表于 2013-2-3 19:59:34

我用的是11版的，看不到你的模型。
给你一点建议：尽量不要设计杆类物件斜穿槽钢，特别是斜穿槽钢的双侧面。
这样加工难度大，自然不容易得到你要的设计效果。当然楼主如果只想知道这种情况的画法就另当别论了！

力学研究所 · 发表于 2013-2-3 20:13:47

无友发表于 2013-2-3 19:59 static/image/common/back.gif
$ j) k5 ^ s8 H/ z' b我用的是11版的，看不到你的模型。
: f. ~' I9 d2 D$ ^给你一点建议：尽量不要设计杆类物件斜穿槽钢，特别是斜穿槽钢的双侧面 ...

谢谢你，通常，在装置中的斜梯，一般下部是槽钢或者工字钢作为主支撑，护栏采用钢管或者是方管。

oypopen · 发表于 2013-2-4 09:03:32

按实际加工去做，而不是想当然的乱画。槽钢拉伸到实际长度后，再切除出来配合弧形就可以了。

力学研究所 · 发表于 2013-2-4 17:52:44

oypopen 发表于 2013-2-4 09:03 static/image/common/back.gif
0 d1 [$ o/ |& Z# k( s! ~5 _- R8 X按实际加工去做，而不是想当然的乱画。槽钢拉伸到实际长度后，再切除出来配合弧形就可以了。

我这个槽钢不是拉伸出来的，是在焊件环境下自动生成的。

tangcarlos3d · 发表于 2013-2-4 20:44:07

本帖最后由 tangcarlos3d 于 2013-2-4 20:46 编辑

力学研究所发表于 2013-2-4 17:52 static/image/common/back.gif6 s. F* u! F+ P- x
我这个槽钢不是拉伸出来的，是在焊件环境下自动生成的。

可不可以回到零件模式下进行切除？因为你还要生成零件图事先进形加工，而不是焊上去再就地氧割！
