GCr15材质的套加工工艺

longzll

如题：
1 g1 }; o5 j1 Q2 q$ y现有一材质GCr15的套，成品为外径210mm，内径180mm，长度250mm，
; t4 }+ Y3 F) H( [9 l9 s& q要求内孔与外圆淬火后精磨到尺寸，硬度要求HRC60-64，提供的锻件毛坯，
请问具体的加工工艺该如何执行，尤其是淬火完精磨时内孔外圆所需留量，请指教

TKG-09

) Q& P  D5 p* a1 t4 m

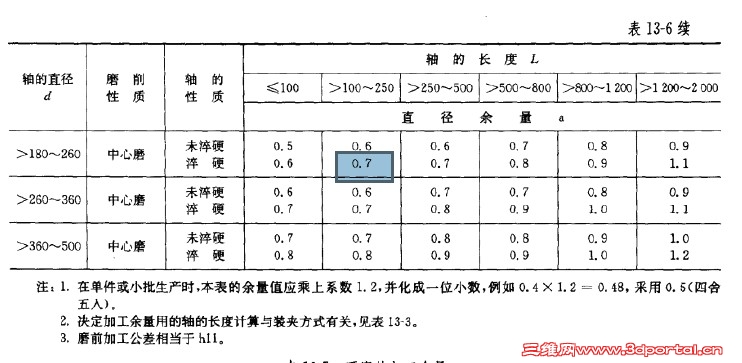

+ `* Q$ Y2 M0 D淬火后先磨内孔，上心轴再磨外圆，余量0.7.

tangcarlos3d

不知批量大小如何以及淬火的变形量的大小。内外圆的同轴度有没有要求？批量大有条件的话用无心磨床磨外圆，在用内圆磨床磨内圆。余量应该在0.7~1.0mm。如淬火的变形量的大的话余量还要加大。
