SolidWorks画花键收尾

承相 · 发表于 2013-1-26 10:53:15

您需要登录才可以下载或查看，没有帐号？注册

x

如何用SolidWorks画渐开线、矩形花键的尾部（过渡部份）？

walkinheaven · 发表于 2013-1-29 09:25:14

用扫描切除，做一个扫出的尾部就可以啦！

承相 · 发表于 2013-2-2 14:20:34

谢谢!我试试画一下.

daji · 发表于 2013-2-2 20:45:58

这种花键的生产过程是用花键轴铣床加工出来的结尾实际是上铣刀的刀盘外径这样加工的花键参数是花键轴外圆直径定位花键的宽度由两片铣刀盘的间距决定的

asdolmlm · 发表于 2013-2-2 21:12:06

矩形花键一直用倒圆角命令。渐开线花键用扫描加圆周列

承相 · 发表于 2013-2-3 08:52:58

矩形花键和渐开线花键都是用展成法加工，用倒圆角命令,渐开线花键用扫描加圆周列,齿小径形状出来了，齿侧收尾的形状与实际加工后的形状不一至．

jixiezhe · 发表于 2013-2-3 08:59:20

我一般用旋转切除命令，先画草图，然后转换实体引用，在实体引用上画一条中心线作为旋转轴，然后旋转切除就可以了

wwwzzzvvv · 发表于 2013-2-3 18:44:59

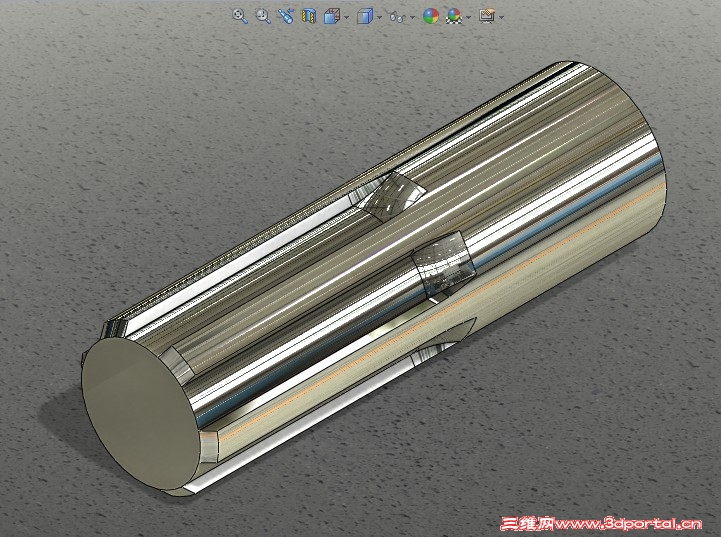

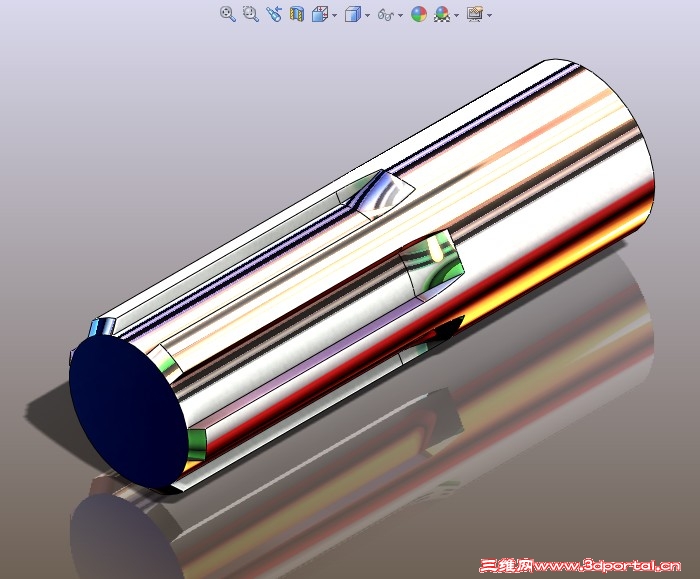

不知是不是你需要的……

5553922 · 发表于 2013-2-3 18:56:35

提示: 作者被禁止或删除内容自动屏蔽

斷憶 · 发表于 2013-11-26 16:37:13

扫描可以完成

keilei001 · 发表于 2013-11-26 18:35:35

wwwzzzvvv 发表于 2013-2-3 18:44 static/image/common/back.gif8 `3 k& V% X" I4 X& T5 K
不知是不是你需要的……

哇，好耀眼，是什么显卡呢？
还有花键槽的收尾应该是刀具的半径啊。

zhujiang998 · 发表于 2013-11-27 16:01:16

直槽的好做，丝杠螺旋槽收尾就有困难了
