齿条的画法

314212186 · 发表于 2013-1-18 17:16:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

齿条是怎样画的怎样定义它的去除轮廓假如齿顶圆是 30 模数是3 长是200 这个不知道在SW怎样画了

qiminger · 发表于 2013-1-18 17:52:54

齿条怎么有齿顶圆参数呢？
知道模数3，多少齿就以了。
节距=模数*pi =9.42477796 齿顶高=1模数齿底高=1.2模数压力角=20度齿顶宽查一下设计资料吧（近似画，在距齿顶1模数节线处，齿槽比齿略大就可心了）
画一个齿槽轮廓，切除，陈列。

彤儿 · 发表于 2013-1-18 18:47:41

路过！！！！！！！！

jie7788 · 发表于 2013-1-18 19:09:05

能否在说明白一点好难！

zhqlmy7273 · 发表于 2013-1-18 20:05:04

使用TOOLBOX直接条用就可以！！！！！！！！！

repzk031 · 发表于 2013-1-18 23:49:57

qiminger 发表于 2013-1-18 17:52 static/image/common/back.gif
# S0 Q9 O0 w8 }, o6 T" t. J# \0 F齿条怎么有齿顶圆参数呢？
5 E( l3 b: M7 d+ R+ ^知道模数3，多少齿就以了。4 U3 K7 \* ^" u4 R% M. C9 r
节距=模数*pi =9.42477796 齿顶高=1模数齿底高=1 ...

个人觉得楼主认为齿条有齿顶圆也没错，看怎么理解，齿条表面上看齿顶圆没有，但完全可以认为是其配合的齿轮的展开就形成了齿条，齿轮齿条的计算与相互啮合的齿轮计算方式一样，标准正齿轮齿根高确切的说h=1.25m

ZHYJ96 · 发表于 2013-1-19 09:49:36

齿条没有齿顶圆的

314212186 · 发表于 2013-1-19 09:58:27

节距=模数*pi =9.42477796 齿顶高=1模数齿底高=1.2模数压力角=20度哦我明白了齿条的参数

ryouss · 发表于 2013-1-19 11:12:31

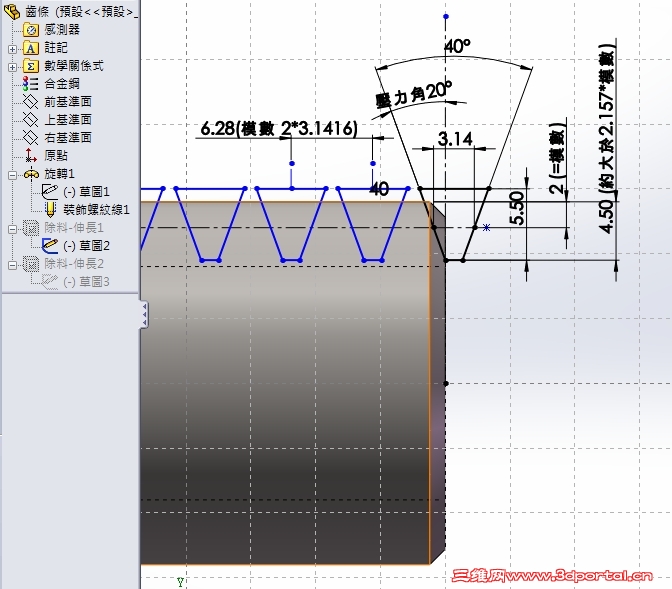

作參考...

齒條.rar (199.7 KB, 下载次数: 25)

杨成武 · 发表于 2016-1-25 16:20:04

ryouss 发表于 2013-1-19 11:12
$ Z. Q+ v/ t- t; j. b; a, w作參考...

老师，斜齿条是如何画的谢谢告知一下
