如何将表面粗糙度符号准确标注在尺寸线上并附着在上面？

wangxw2010 · 发表于 2013-1-3 07:54:48

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

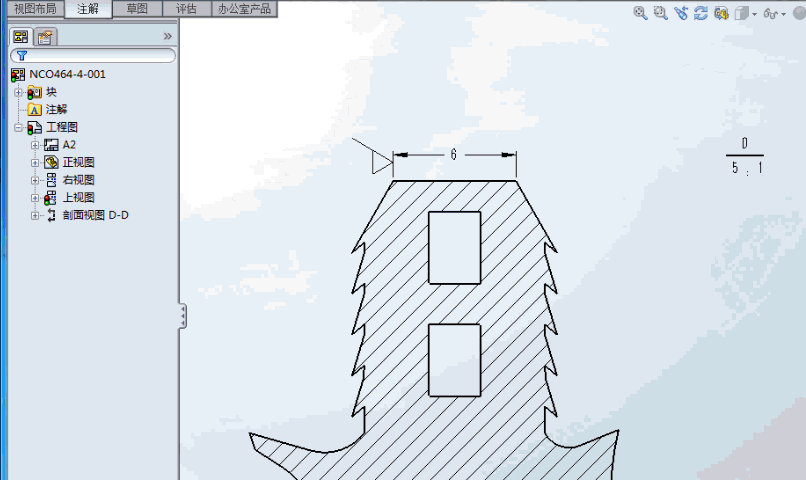

在小直径的孔上标注表面粗糙度时，有时我们将其标注在尺寸线上，尽管好像未必符合国标（请指正），如这样标注的时候，怎么能将符号以类似磁吸的方式准确地标在尺寸线上（就像软件正常标注时那样）？网上查阅帖子，有人提出分组，我发现分组能使符号与尺寸线一起运动，但在移动的过程中，有时粗糙度符号与尺寸线发生相对位移，还需要手动调整。不知各位还有什么好办法加以解决？谢谢！

dulang0315 · 发表于 2013-1-6 21:06:41

鼠标移动放在尺寸上，等到尺寸变了颜色，点左键即可

独行 · 发表于 2013-1-6 21:42:39

阿帕奇 · 发表于 2013-1-7 09:38:28

独行发表于 2013-1-6 21:42 static/image/common/back.gif

你没告诉办法

duan_jian_hui · 发表于 2013-1-7 11:03:19

粗糙度符号本来就可以附着在尺寸界线上，但是不能附着在尺寸线上。

ugforrest · 发表于 2013-1-7 12:18:28

5#说的不错，在SW里面是这样的。
好像还没什么好办法满足楼主的要求。

wangxw2010 · 发表于 2013-1-7 23:09:55

独行发表于 2013-1-6 21:42 static/image/common/back.gif

阿帕奇版主说的对：你没告诉我方法的~~

wangxw2010 · 发表于 2013-1-7 23:13:55

独行发表于 2013-1-6 21:42 static/image/common/back.gif

是按ctrl键的同时按住粗糙度符号和尺寸线，右键-分组吗？这个方法也是我学来的。

S0501 · 发表于 2013-1-7 23:22:27

照2楼的，可以做到你要求的

阿帕奇 · 发表于 2013-1-8 08:22:51

wangxw2010 发表于 2013-1-7 23:13 static/image/common/back.gif
b4 t* P0 [3 M! @/ B) o* N3 S) R是按ctrl键的同时按住粗糙度符号和尺寸线，右键-分组吗？这个方法也是我学来的。

如果非要和尺寸线关联，对齐也是一个办法

ZHYJ96 · 发表于 2013-1-8 08:40:03

wangxw2010 发表于 2013-1-7 23:13 static/image/common/back.gif
2 r1 A5 }, m/ T5 @8 p9 ]. Y是按ctrl键的同时按住粗糙度符号和尺寸线，右键-分组吗？这个方法也是我学来的。

没办法里的最好办法

quyuan0709 · 发表于 2013-5-7 15:03:28

:indecent::indecent::indecent:

圣力王/rose · 发表于 2013-5-31 10:53:50

GB要求：粗糙度符号不允许放到尺寸线上，只能放在尺寸界限或轮廓线上，表示为此一表面的加工要求
