[已解决] 帮我看下这个图中的R是怎么样画

[复制链接]
发表于 2012-12-21 10:46:38 | 显示全部楼层 |阅读模式 来自: 中国浙江台州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

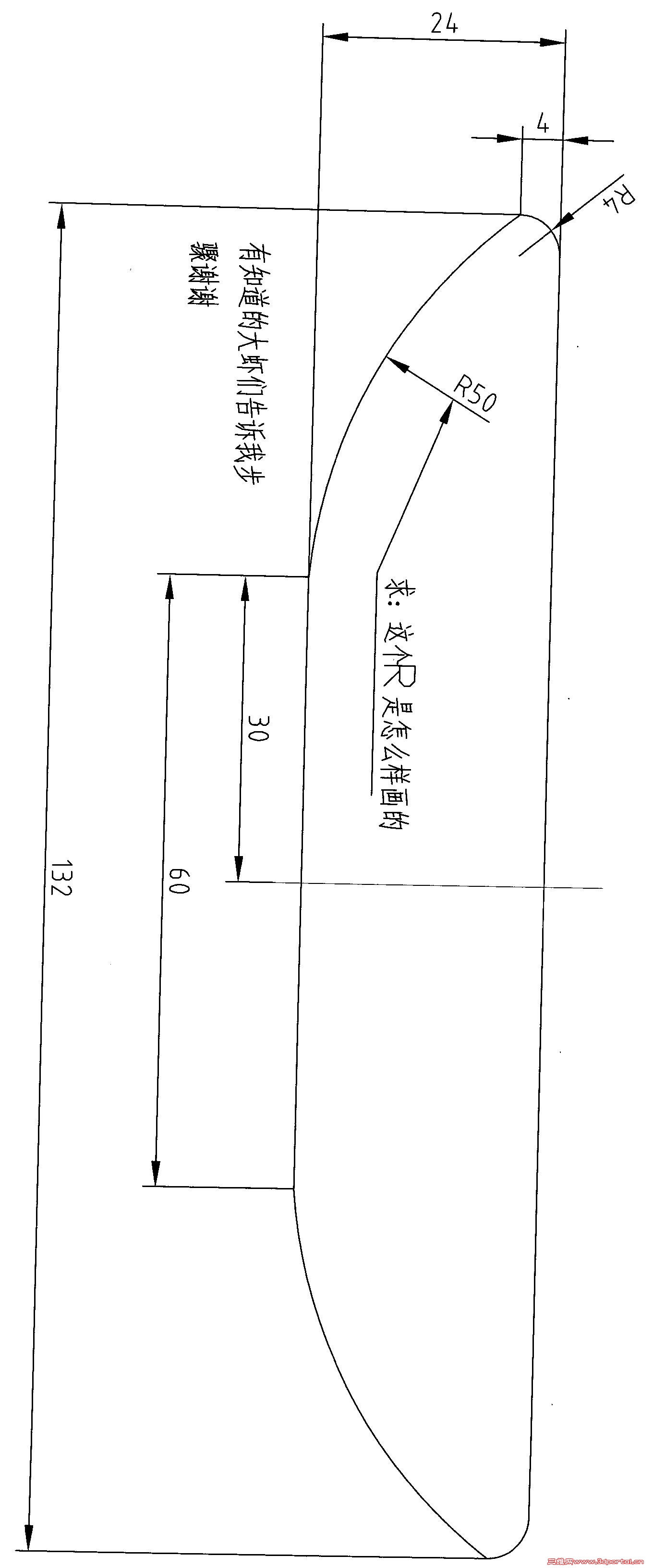

有知道这个R怎么样画的 告诉我下
% e, \1 p$ p/ s/ g* r8 {- t最好把步骤说说谢谢 绝缘片.jpg
 楼主| 发表于 2012-12-21 10:47:21 | 显示全部楼层 来自: 中国浙江台州
图有点大不好意思
发表于 2012-12-21 11:07:47 | 显示全部楼层 来自: 中国湖南岳阳
绘图——圆弧——起点、终点、半径。

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

发表于 2012-12-21 11:25:14 | 显示全部楼层 来自: 中国江苏南京
如果是用AutoCAD的话,难搞,用SW就很容易。
发表于 2012-12-21 13:10:38 | 显示全部楼层 来自: 中国辽宁沈阳
本帖最后由 dadam2000 于 2012-12-21 13:32 编辑 2 w+ L4 b: m6 q% @; a% `3 T- u
( v" ?0 q4 J) c. C  c: y9 H( }  D0 p3 p
用AutoCAD也不难搞,很简单的啊;
: _9 a7 P0 s3 y% n$ Cautocad二维图能力是任何软件业比不了的。7 g7 o# w  h  A' e* \2 u6 h- Z
只是有些人不熟而已罢了
发表于 2012-12-21 17:16:13 | 显示全部楼层 来自: 中国山西太原
1  先画132×24矩形,水平放置,画竖直中心线。1 A* h- @' n7 k
2  在上边中心线一侧(如右侧)截一段3o的点。
5 F9 W  d  a6 |6 M, p( d  B. y3  在矩形右下角向上截一个4的点,以这两点和半径50就可作成要求的圆弧。0 _3 e  p8 t. h4 c  p' K! P" }
4  在右下角作R4圆弧,与下边相切,与R50弧端相交。同样作出另一边的二圆弧。0 n# G' R5 V6 {

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

 楼主| 发表于 2012-12-22 07:44:05 | 显示全部楼层 来自: 中国浙江台州
TKG-09 发表于 2012-12-21 11:07 static/image/common/back.gif7 |' i2 |9 [7 ]) h
绘图——圆弧——起点、终点、半径。

6 u+ I* n. v6 X7 u& }( d6 }' h4 z谢谢  方法很实用 也很快捷
 楼主| 发表于 2012-12-22 07:44:44 | 显示全部楼层 来自: 中国浙江台州
谢谢大家    LZ帮我帖子求助 换成 以解决
发表于 2012-12-22 11:22:56 | 显示全部楼层 来自: 中国广东东莞
本帖最后由 tangcarlos3d 于 2012-12-22 12:58 编辑 * T; @* s' I" |" @
dadam2000 发表于 2012-12-21 13:10 static/image/common/back.gif0 p3 @2 N: o8 b7 {7 B0 b/ @
用AutoCAD也不难搞,很简单的啊;2 Q( c' U9 O( O$ }
autocad二维图能力是任何软件业比不了的。
% v+ _! V+ E* g8 P; w只是有些人不熟而已罢了
+ l4 ]6 d2 s! X

5 ~1 g& ^% x6 Z" K已知半径,作过定点且与定直线/圆弧相切的圆弧,AUTOCAD R14不能用一个命令画出来(有的版本我基本上没用它画图,只是看图,所以不敢保证)。你可以试试。/ F& E: N8 N5 v2 }( A/ {
MASTERCAM就可以用一个命令画出来。这是我1997年得出的结论,可能现在AUTOCAD改进了,我没注意而已。
发表于 2012-12-22 11:26:29 | 显示全部楼层 来自: 中国广东东莞
左边是相切的话,R4、R50 MASTRCAM可以用过顶点画与直线/弧相切的圆弧命令一次画成。
 楼主| 发表于 2012-12-22 11:27:25 | 显示全部楼层 来自: 中国浙江台州
mentioned以解决谢谢各位
发表于 2012-12-22 11:40:49 | 显示全部楼层 来自: 中国辽宁沈阳
tangcarlos3d 发表于 2012-12-22 11:22 static/image/common/back.gif
3 l$ ]  U! I' x) p9 R2 g作过定点且与定直线/圆弧相切的圆弧,AUTOCAD R14不能用一个命令画出来(有的版本我基本上没用它画图,只 ...

3 D* n; _9 t7 W  X( R9 }7 m. Q5 P你这个还缺个条件,另一个条件是半径么?
发表于 2012-12-22 11:41:46 | 显示全部楼层 来自: 中国辽宁沈阳
xiangrui555 发表于 2012-12-22 07:44 static/image/common/back.gif
" r1 H& |: g* v; N. s谢谢大家    LZ帮我帖子求助 换成 以解决
, w7 B4 z: b' P/ U7 y/ W  F
你自己不就是LZ么
发表于 2012-12-22 12:12:26 | 显示全部楼层 来自: 中国浙江宁波
在CAD中,用两点和半径就可以画出了
发表于 2012-12-22 13:06:48 | 显示全部楼层 来自: 中国广东汕头

RE: 帮我看下这个图中的R是怎么样画

dadam2000 发表于 2012-12-22 11:40 static/image/common/back.gif
, x' h7 l5 f# o) D你这个还缺个条件,另一个条件是半径么?

( u5 H1 ^1 F+ l5 s% M4 `另一个条件是半径。严格的叙述是已知半径,作过定点且与已知直线/弧相切的圆弧。当然这个半径的大小必须保证能够相切。也就是说点到直线的距离要小于圆弧的直径。否则条件不成立,不能作出圆弧。
 楼主| 发表于 2012-12-22 15:21:54 | 显示全部楼层 来自: 中国浙江台州
已经解决了谢谢大家  但是要怎么样把 求助 改成以解决
发表于 2012-12-22 18:37:12 | 显示全部楼层 来自: 中国广东东莞
xiangrui555 发表于 2012-12-22 15:21 static/image/common/back.gif
! l/ ~7 z, t1 f' o, z  w' m3 d已经解决了谢谢大家  但是要怎么样把 求助 改成以解决
1 Y, |$ E7 i0 A, L4 y2 L/ O0 n* W
点标题前面的“求助”,看看里面有没有“已解决”,有的话选它后确定推出。不过记得以前有后来没有了。没有的话发短信到版块的版主,让他改动。
发表于 2012-12-22 20:29:14 | 显示全部楼层 来自: 中国江苏镇江
TKG-09 发表于 2012-12-21 11:07 static/image/common/back.gif$ Q# l0 d4 p- O! H" @2 y1 b
绘图——圆弧——起点、终点、半径。
1 a' J1 q/ k5 d; b
+1
发表于 2012-12-24 20:37:16 | 显示全部楼层 来自: 加拿大
我觉得 首先画出基准线:水平中心线 和最左侧的线,& G& [& i/ W* y, p" T! m' @9 T2 H
然后确定两个点,水平中心线向上偏移30 第一个点有了 第二个点是将水平中心线向上偏移66,左侧线向右偏移20。通过这两个点及半径绘图圆。
发表于 2012-12-25 12:36:18 | 显示全部楼层 来自: 中国上海

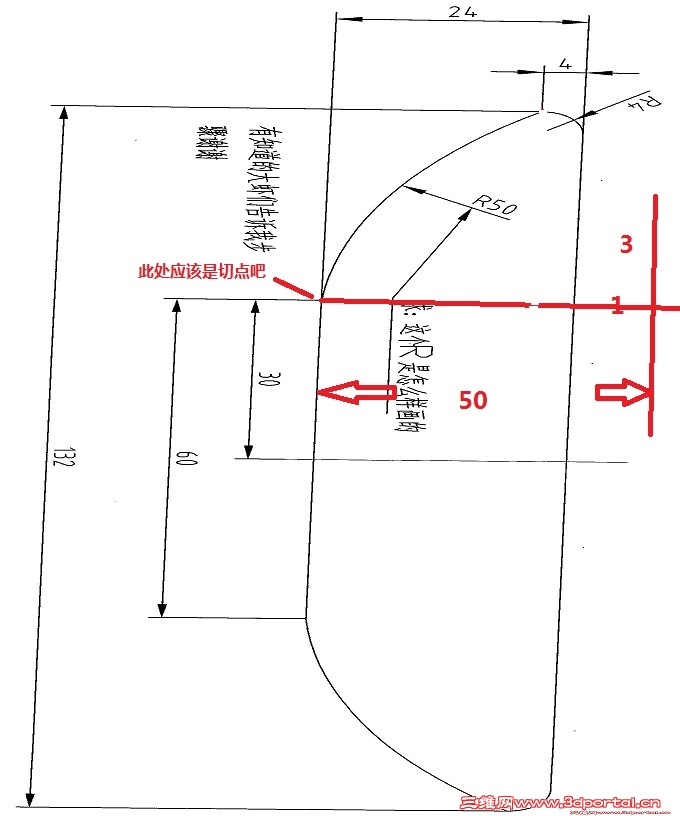

可以画两条辅助线,以线1和线3为圆心画一个50的圆即可。附图( Q2 i& q/ {* r) J9 Y, S) `. s
发表于 2012-12-27 22:48:23 | 显示全部楼层 来自: 中国浙江台州
尺寸全部都有,画一个圆,相切,在剪掉就可以了。
发表于 2012-12-28 05:54:02 | 显示全部楼层 来自: 中国辽宁沈阳
本帖最后由 dadam2000 于 2012-12-28 06:05 编辑 : S- m1 K2 @+ D  B; Q" e
jeffenwu 发表于 2012-12-25 12:36 static/image/common/back.gif5 Y( M' f& S) ^) x
可以画两条辅助线,以线1和线3为圆心画一个50的圆即可。附图
3 U+ u0 S1 l# z- u

* t4 O9 h( ?4 t; k这里真不切,此问题其实就是已知两点AB和半径画圆弧,直尺圆规做法是这样,
) d1 a3 ^! j3 X连接AB两点,做AB的中垂线,以A或B其中一点为圆心,以已知半径画圆弧交中垂线于一点,这一点即为圆心,最后交点为圆心g以已知半径画圆弧即可
发表于 2012-12-28 06:32:50 | 显示全部楼层 来自: 中国上海
dadam2000 发表于 2012-12-28 05:54 static/image/common/back.gif5 C3 D" J! j- c4 f3 R& z( B
这里真不切,此问题其实就是已知两点AB和半径画圆弧,直尺圆规做法是这样,
& q/ S! H* {1 T9 U连接AB两点,做AB的中垂线 ...
. c2 \. Q0 U3 @
都什么年代了啊,还这样画啊,也太麻烦了点吧!
发表于 2012-12-28 07:43:38 | 显示全部楼层 来自: 中国辽宁沈阳
jeffenwu 发表于 2012-12-28 06:32 static/image/common/back.gif7 c8 C0 {: Z/ Q9 f
都什么年代了啊,还这样画啊,也太麻烦了点吧!
$ F2 R! ?. L4 W8 C
尺规作图算基本功吧,没有尺寸驱动时还是解决问题的方法,仅供参考,你起的好早
