补面实例教程四

唐昕晨

, _* M5 @  L& a+ g9 j
补面实例教程四

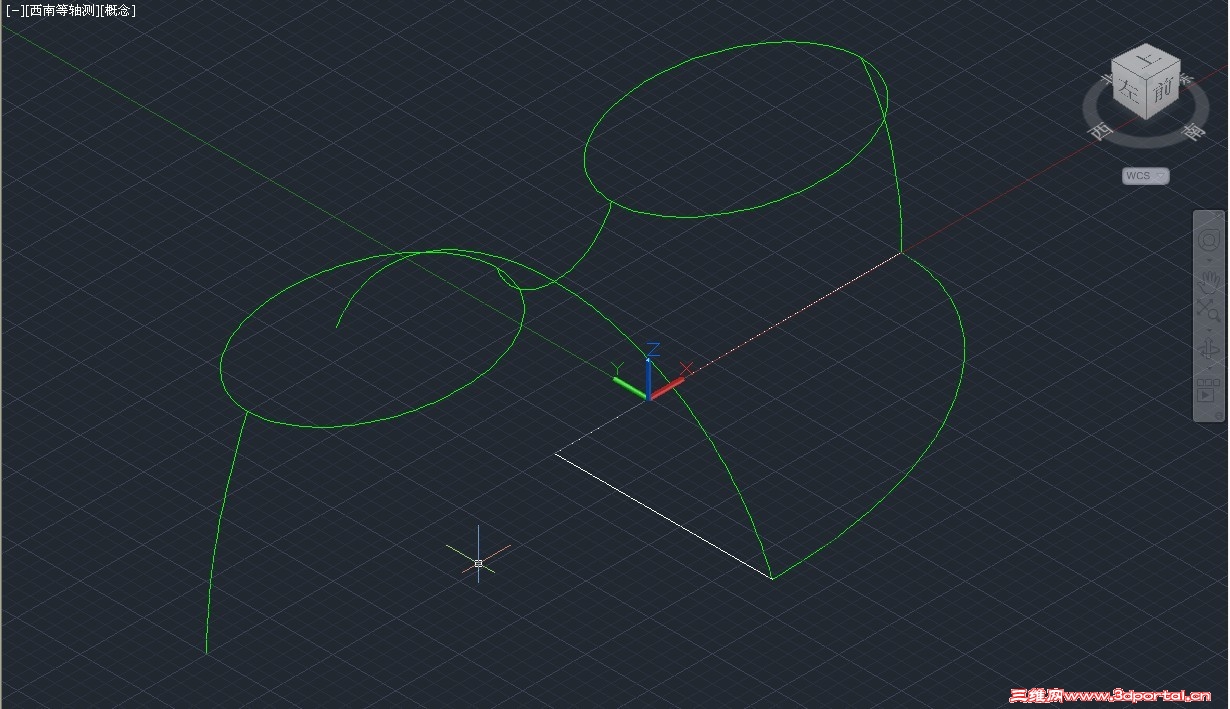

要求：由提供的DWG文件，进行曲面修补。
# p% f4 R; c4 I4 s附件： 线框练习文件.dwg (33.18 KB, 下载次数: 15)

2012-12-12 15:08 上传

点击文件名下载附件
$ q/ A8 u" a1 A' r




  Q* \' e' |8 J4 M! s图文教程：
) @1 L0 |6 [" {第一步：把底端椭圆打断成四分之一圆，及把中间圆弧分为两段。

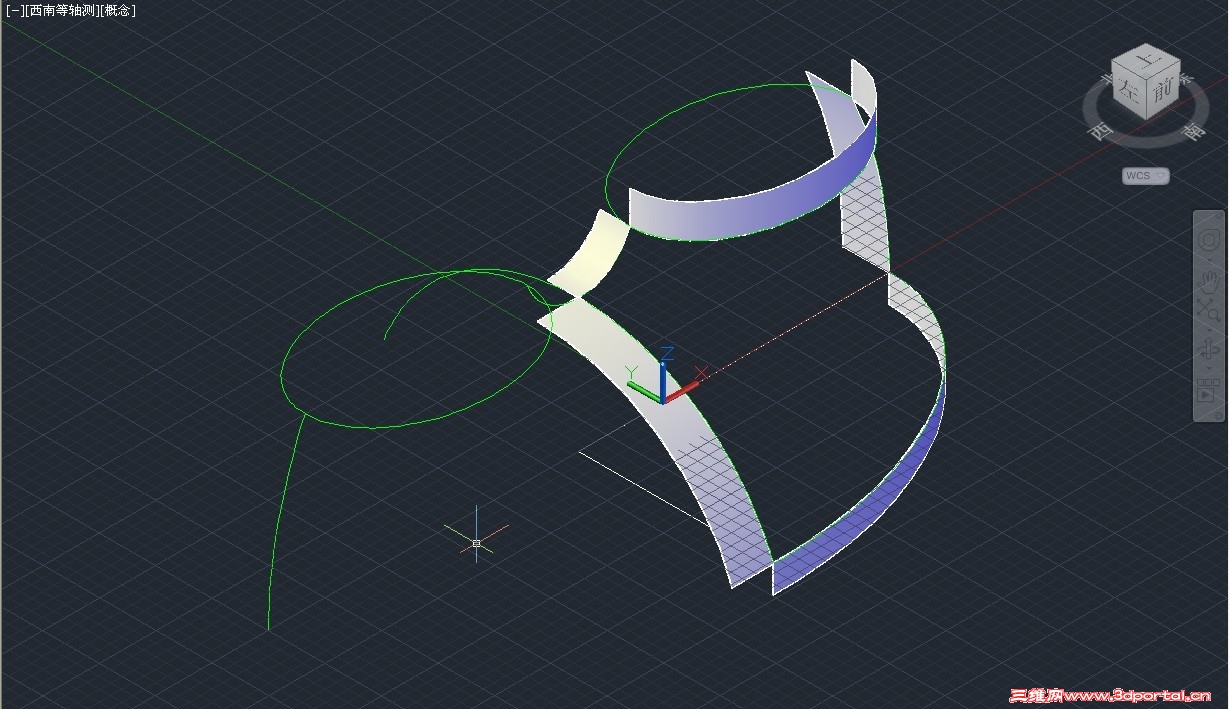

第二步：如图，拉伸各曲线。
* ]# n( ^! `+ U9 S7 L. H; E

  V; A6 l2 I# t三步：用“曲面修补”命令，选择各曲面线进行修补。
% E/ k; K) \" D; ]- \# u

* e% h9 {' K3 s: R0 w9 Y第四步：隐藏拉伸的辅助曲面，并对修补曲面进行镜像。

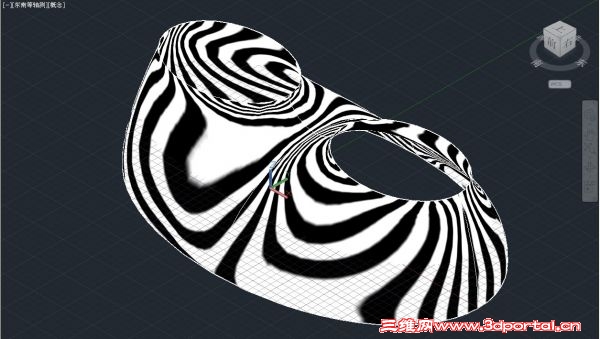

最后效果。
