为什么 剖视图 有的零件不能剖开呢？？

赶路人

. m$ U8 L: S' n# Y  D$ {' v! k7 c

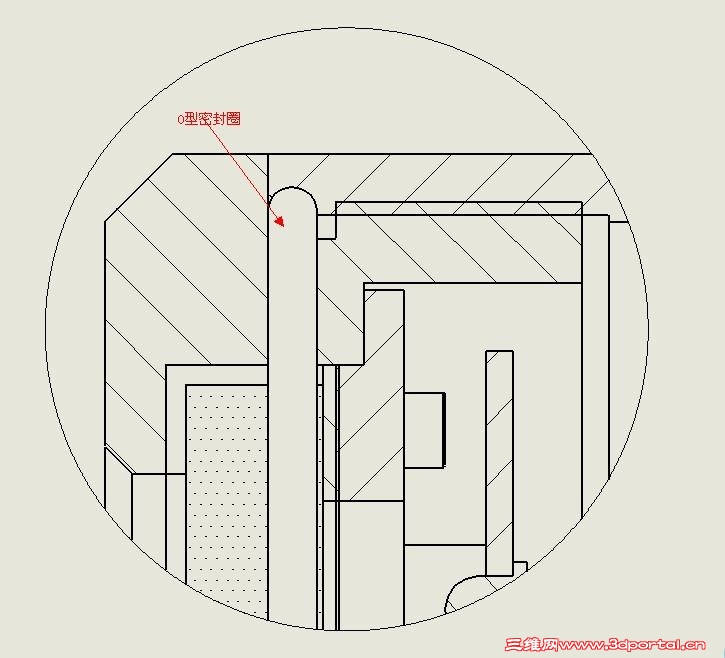

6 P+ q4 r6 s5 Z9 l) {5 t做了 一个 剖视图  不知道为什么  只有O型密封圈 是没有被剖开的。
/ }! E3 t7 R4 m; V( E5 E# g

oypopen

估计这个0型圈有点后台，是个扣件。

赶路人

呵呵 楼上哥们 真逗，这个O型圈是我 直接从设计库里调用的 ，装配到图上，在3D状态下是可以被剖视的 ，但是在工程图中就不能了。也不知道什么原因，但是，同样的方法装配进来的螺丝，就可以被剖视 啊 ，求解释！！

shflyx

右键属情，去掉密封圈就可以了

赶路人

shflyx 发表于 2012-11-28 19:56 static/image/common/back.gif
: B" _2 P5 ?0 V/ G' }) `4 J右键属情，去掉密封圈就可以了

晕  我是要剖视图  你去掉密封圈做什么啊

阿帕奇

单独为O型圈做个工程图在同一剖切位置试下，如果可以，那问题不好说了
如果还是不可以，估计你的剖切位置正好在O型圈边缘，产生0壁厚了

赶路人

阿帕奇 发表于 2012-11-29 08:47 static/image/common/back.gif
单独为O型圈做个工程图在同一剖切位置试下，如果可以，那问题不好说了
/ C! U) ^7 P/ V5 J. e如果还是不可以，估计你的剖切位置正 ...

" A( y/ H0 Q  m( f% M) k也不是您说的这个原因，像我在3L 也说了  好像是设计库插入的图是曲面，不能被剖切吧。我自己画了一个O型密封圈，放上去是可以 被剖视的。具体原因还有待大家讨论一下。

阿帕奇

曲面也可以被剖切啊，只是零厚度而已，没有剖面是正常的，因为它不是实心的

赶路人

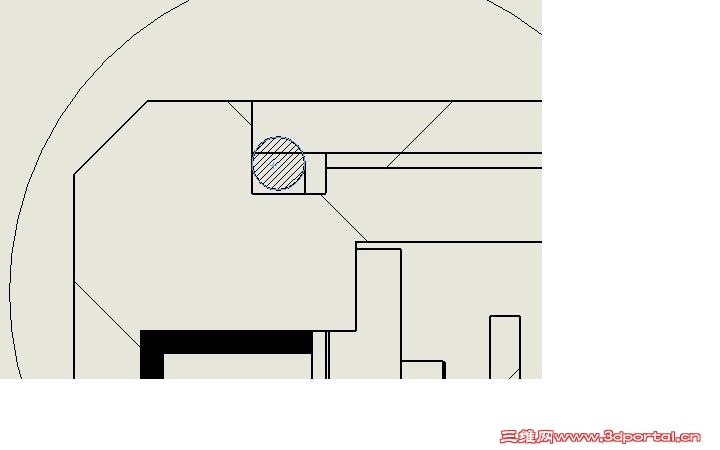

我现在已经换成自己画的O型圈了  可以剖出来，所以就不存在 您说的 厚度为0  的 面了   附图

阿帕奇

赶路人 发表于 2012-11-29 13:12 static/image/common/back.gif
, C8 `( |- R' l, N* N5 X5 [  l0 ~我现在已经换成自己画的O型圈了  可以剖出来，所以就不存在 您说的 厚度为0  的 面了   附图

对的，你自己画的实体么。剖面线不是实体部分才有的么

赶路人

阿帕奇 发表于 2012-11-29 13:15 static/image/common/back.gif
7 C* y, j9 Z' K9 b对的，你自己画的实体么。剖面线不是实体部分才有的么

; Y! O* Q' P9 J: h我发帖的图 是直接引用的 设计库里的O型圈，不可以剖视；而9L 回复时 是换成了我自己画的O型圈，可以剖视。
6 W& y, I3 X  `所以  我怀疑是不是因为引用设计库的图 是曲面 而不是实体，导致的这样的问题。

xflhf

从库里调出来的标准件按照要求是不剖切的，包括螺栓之类的

赶路人

xflhf 发表于 2012-11-30 10:34 static/image/common/back.gif
9 J7 A! E" I! H, M, \' E从库里调出来的标准件按照要求是不剖切的，包括螺栓之类的

" }4 j6 S  e8 o- X8 s8 ~不对呀 ，螺栓是可以被剖切的

长虹贯日

我调用的零件库里的o型圈，可以剖切显示的！
