Solidworks中标注如何设置为一段斜线加一段水平线

周娃娃

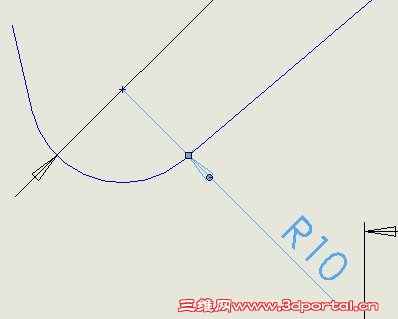

各位大大好，小弟最近画图又遇到了点麻烦，就是在标注的时候没办法把引线设置为一段斜线加一段水平线，我只能设置成一段斜线，如附件所示。

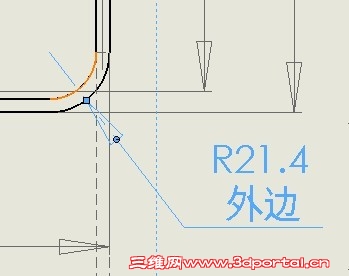

1 k" L4 r7 P6 d% l9 ?% ~- j' m请问如何将标注设置为一段斜线，一段直线，谢谢。

oypopen

9 e7 c" d% x/ C# f3 v- o4 E% H

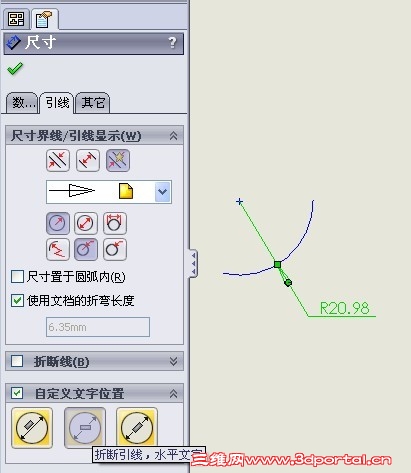

点一下尺寸，在左边的属性栏里面的引线有“自定义文字位置”可以修改，不过这个是单个尺寸修改。
* r) J3 ^+ Q$ S8 I- R; U如果想要自动这样标注，可以在“选项—文件属性—尺寸—引线”这里修改。
  u3 k- A' j4 h, T或者自己做个模版就不用次次都要修改了。
8 \5 j3 W5 T+ o4 R! K1 ]

周娃娃

) k3 n) \, F, C* e

oypopen 发表于 2012-11-26 17:44 static/image/common/back.gif
点一下尺寸，在左边的属性栏里面的引线有“自定义文字位置”可以修改，不过这个是单个尺寸修改。
如果 ...

( ]$ v4 u0 j- ?/ m) ^) `/ u谢谢大大，照你的方法做啦，OK啦，嘻嘻，谢谢~~~~~~

dulang0315

每次更改很繁琐的，最好就是在模板里面把半径和直径的标注方式改好，那样最好

周娃娃

dulang0315 发表于 2012-11-26 22:16 static/image/common/back.gif
每次更改很繁琐的，最好就是在模板里面把半径和直径的标注方式改好，那样最好

; |  b9 k' S3 V3 t( S& z0 L' V嗯，在这之后我找到了我们公司的模板，按我们公司模板做了一个同样的模板，也把这些标注样式都修改好了，谢谢各位的热心帮助。
