CAD图纸问题

Nmob · 发表于 2012-11-20 08:50:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 Nmob 于 2012-11-23 10:58 编辑

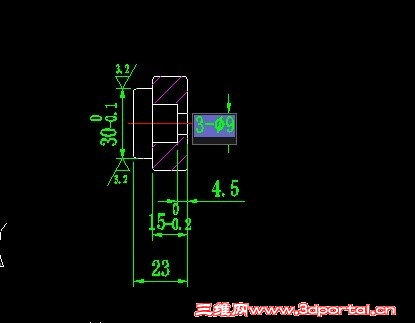

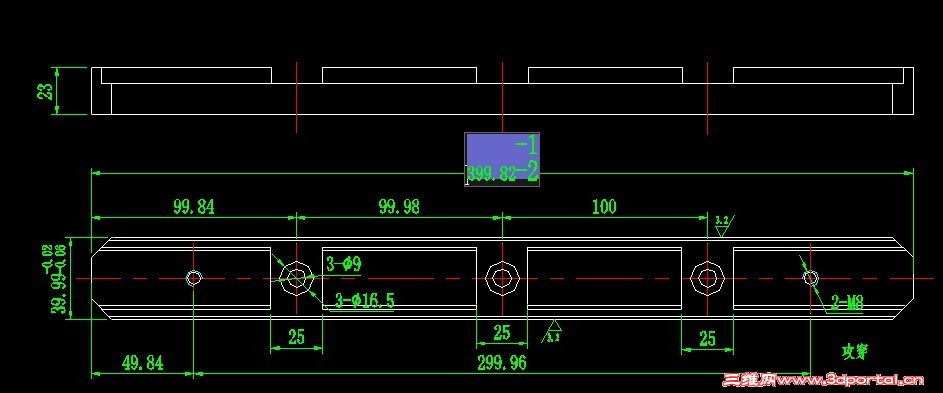

此图别人的图纸之前他图纸的标注样式精度是个位（0）我把他图的精度一调高就出现了各种小数但是让我搞不懂的是他的标注数字成一体了像图1和图2那样不知道如何有什么办法还原还是什么原因造成的

传个附件大家可以看看

judyyai · 发表于 2012-11-20 08:58:03

指令 DDEDIT 編輯標注就可以知道原因～
因為它是多行文字 mtext

第一張圖是公差字大些
可能是內定公差輸入 (dimstyle ->修改->公差)
或者是 "<>-1^-2" 利用堆疊

第二章圖我看沒什麼問題～可能是"3-<>" 或者 "3-%%C9" 打出來~
<> 表內定值
%%C = Ø

周富铸 · 发表于 2012-11-20 09:30:26

此图应该不是标注的问题，而是图纸的问题，原先的精度为零，所以没有小数点（即使有小数也会四舍五入），现在应该是调为两个小数的精度，原先的那些数不为整数的就会显示出来，有些仍然为整数的是因为其后续消零，

lishr85 · 发表于 2012-11-20 14:08:15

标注样式里面设置精度。标注时要点击好。你出现那问题应该是没标注到点上，导致出现误差。如果要返回上一步，请按ctrl+z

Nmob · 发表于 2012-11-21 09:24:17

judyyai 发表于 2012-11-20 08:58 static/image/common/back.gif9 U( P: N" Q. ?2 N0 l5 m* n
指令 DDEDIT 編輯標注就可以知道原因～3 C4 p& i/ n- A5 q
因為它是多行文字 mtext

第二张你没看出来那是因为你以为3-%%C9是我用鼠标选定后的截图其实我都没选定他们自己本来就连成一体的不知道是怎么弄出来的~~你要是自己打出来的那就不是连在一起的~~

Nmob · 发表于 2012-11-21 09:25:01

周富铸发表于 2012-11-20 09:30 static/image/common/back.gif
$ D3 z- E7 l/ b7 P( ?此图应该不是标注的问题，而是图纸的问题，原先的精度为零，所以没有小数点（即使有小数也会四舍五入），现 ...

这个地球人都知道~

judyyai · 发表于 2012-11-21 09:38:43

Nmob 发表于 2012-11-21 09:24 static/image/common/back.gif
' t4 q+ k/ b, k/ E) Y- y2 ?0 E3 d第二张你没看出来那是因为你以为3-%%C9是我用鼠标选定后的截图其实我都没选定他们自己本来就连成一 ...

感謝回覆~
第二張真沒搞懂你的問題

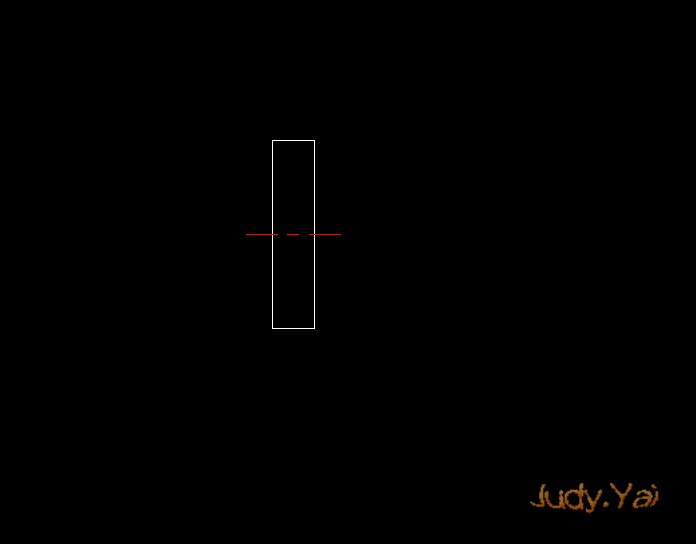

我gif圖給你看再請你告知差異

ysryc99001 · 发表于 2012-11-21 10:13:12

图标数如图片

唐昕晨 · 发表于 2012-11-22 08:27:58

Nmob 发表于 2012-11-21 09:24 static/image/common/back.gif
* v' r+ j; F2 W! T第二张你没看出来那是因为你以为3-%%C9是我用鼠标选定后的截图其实我都没选定他们自己本来就连成一 ...

图纸是别的软件转过来的。

Nmob · 发表于 2012-11-22 09:04:28

judyyai 发表于 2012-11-21 09:38 static/image/common/back.gif
, x) O8 c2 ?& b+ a' L! x2 j感謝回覆~; x+ m3 v2 j* t4 B3 |: P# d
第二張真沒搞懂你的問題
% p9 V/ ~, V$ D% F我gif圖給你看再請你告知差異

就是这样子的~~~明白了吧？有没人知道啊~~

flowerinrr · 发表于 2012-11-22 15:09:16

没有太明白你说的意思?

Nmob · 发表于 2012-11-22 16:47:40

flowerinrr 发表于 2012-11-22 15:09 static/image/common/back.gif
; z E2 u- M+ T7 E: W没有太明白你说的意思?

我的意思是这张图的标注问题就是图1和图2的问题~~~只是把图纸传上来给大家下载研究下~~~标注与我们平常标注后的显示不同~~~~我也怀疑可能不是用CAD制作的图纸~~

judyyai · 发表于 2012-11-22 17:41:54

本帖最后由 judyyai 于 2012-11-22 17:55 编辑

Nmob 发表于 2012-11-22 09:04 static/image/common/back.gif! o0 H4 I9 M8 f @( e% {# \- Q& {7 S
就是这样子的~~~明白了吧？有没人知道啊~~

應該是標註形式有設定字首字尾
所以你複製性質ma 其他也更著變

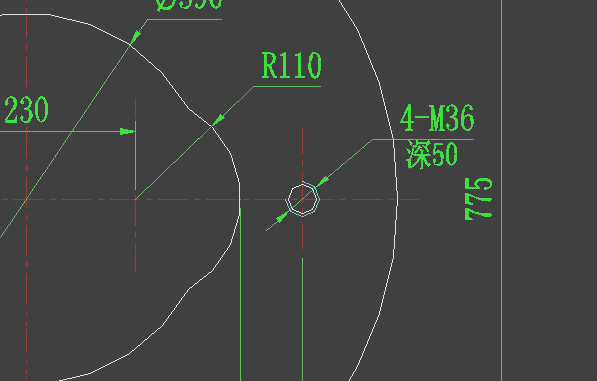

圖1 字首"4-M"

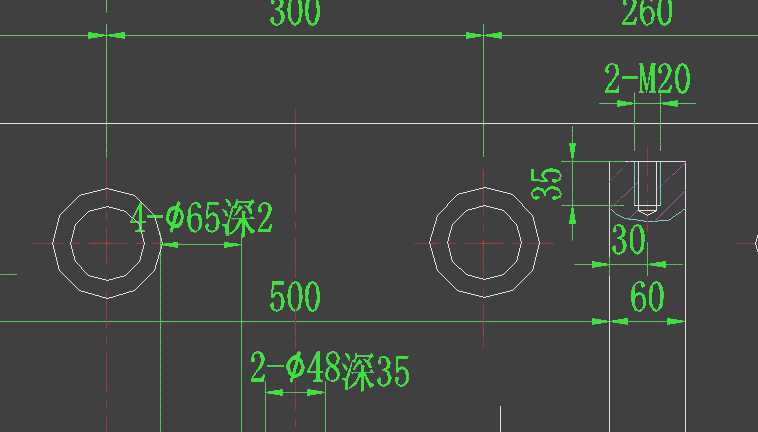

圖2 字首"4-%%C" 字尾"深2"

剛剛才發現你有上傳檔案~
這個DWG 非AUTOCAD製作的~

flowerinrr · 发表于 2012-11-22 18:33:37

Nmob 发表于 2012-11-22 16:47 static/image/common/back.gif6 s2 g( E& D6 \! X- \
我的意思是这张图的标注问题就是图1和图2的问题~~~只是把图纸传上来给大家下载研究下~~~标注与我们平常 ...

原来是个高手呵呵我是刚刚才学的今后有不明白的请不吝指教呵呵

曲江金秋 · 发表于 2012-11-22 19:25:19

今后有不明白的请不吝指教

argonaut · 发表于 2012-11-22 20:15:56

插件绘制的图纸？

woaishuijia · 发表于 2012-11-22 21:24:05

1.这是标准的cad图纸

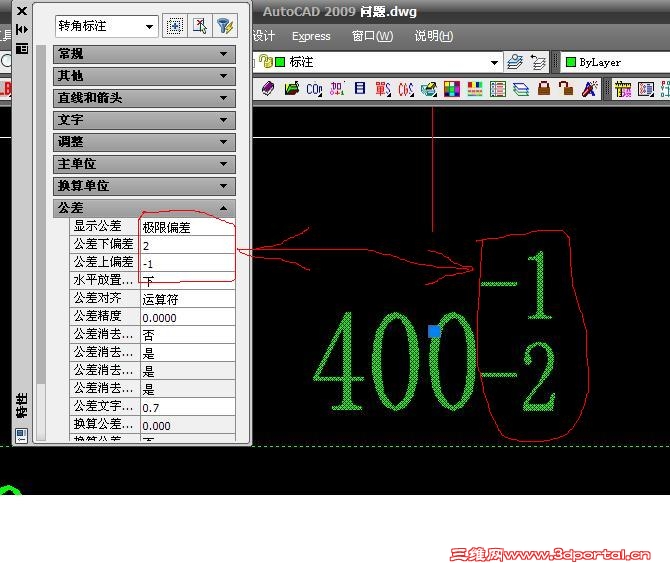

2.公称尺寸和极限偏差是一个整体，是因为作者编辑了cad标注对象的“公差”
3."3-%%c9"是一个整体，是因为作者修改了cad标注对象的“标注前缀”
4.对上述对象的编辑修改是在“特性”管理器上进行的

Nmob · 发表于 2012-11-23 09:09:10

woaishuijia 发表于 2012-11-22 21:24 static/image/common/back.gif6 A" C7 C9 X' r& D* l3 W
1.这是标准的cad图纸
/ b4 x9 ^% S2 I7 `( J8 g& |3 [2.公称尺寸和极限偏差是一个整体，是因为作者编辑了cad标注对象的“公差”
3 Z: l8 l5 y0 w* z {3."3-%%c9" ...

你说的太对了~~~原来是这么回事！！以前一直没怎么注意特性栏中这些的使用~~~

Nmob · 发表于 2012-11-23 09:12:33

judyyai 发表于 2012-11-22 17:41 static/image/common/back.gif4 x9 P* m* M0 O; K% E
應該是標註形式有設定字首字尾" E4 a1 d, ~6 E6 v8 [
所以你複製性質ma 其他也更著變

就是CAD制作的 17楼版主说的对~~~其实是个很简单的问题~~

741973455 · 发表于 2012-11-23 10:55:12

原来高手云集啊！

judyyai · 发表于 2012-11-23 12:22:13

Nmob 发表于 2012-11-23 09:12 static/image/common/back.gif
( ^+ m! l9 q/ s7 W& L就是CAD制作的 17楼版主说的对~~~其实是个很简单的问题~~

肯定一開始非AUTOCAD製作

因為有顯示
該檔案是 TrustedDWG，上一次由 Autodesk 應用程式或 Autodesk 授權的應用程式儲存。

TrustedDWG主要是autodesk針對dwg作的一個格式確認機制
簡單說就是判斷dwg檔案是不是由autodesk公司的軟體所製作的

這論壇也有人討論過此問題
http://www.3dportal.cn/discuz/fo ... read&tid=683747
