三爪卡盘图纸

chong20001124 · 发表于 2012-11-2 22:12:13

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 asdolmlm 于 2012-12-12 22:09 编辑

谁有三爪卡盘的三维图和二维图？？？能甩出来！！！！

tangcarlos3d · 发表于 2012-11-2 23:15:01

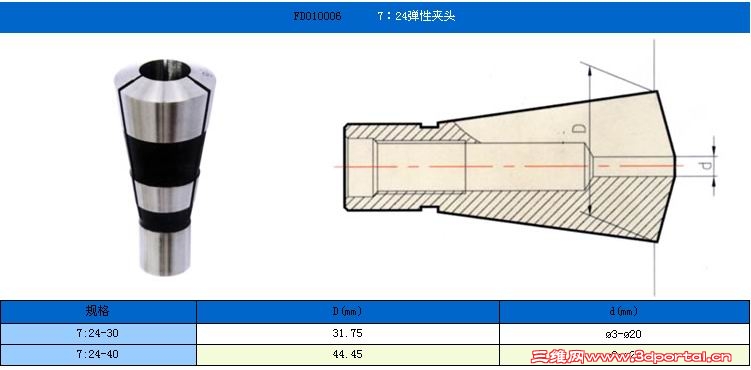

给你一个单锥形弹簧夹头图纸，没有三维模型，楼主可以自己画模型（要的话明天可以用pro/e画一个）。另外还有双锥形式。单锥还有前小后大形式的结构。

gaoyns · 发表于 2012-11-9 09:53:14

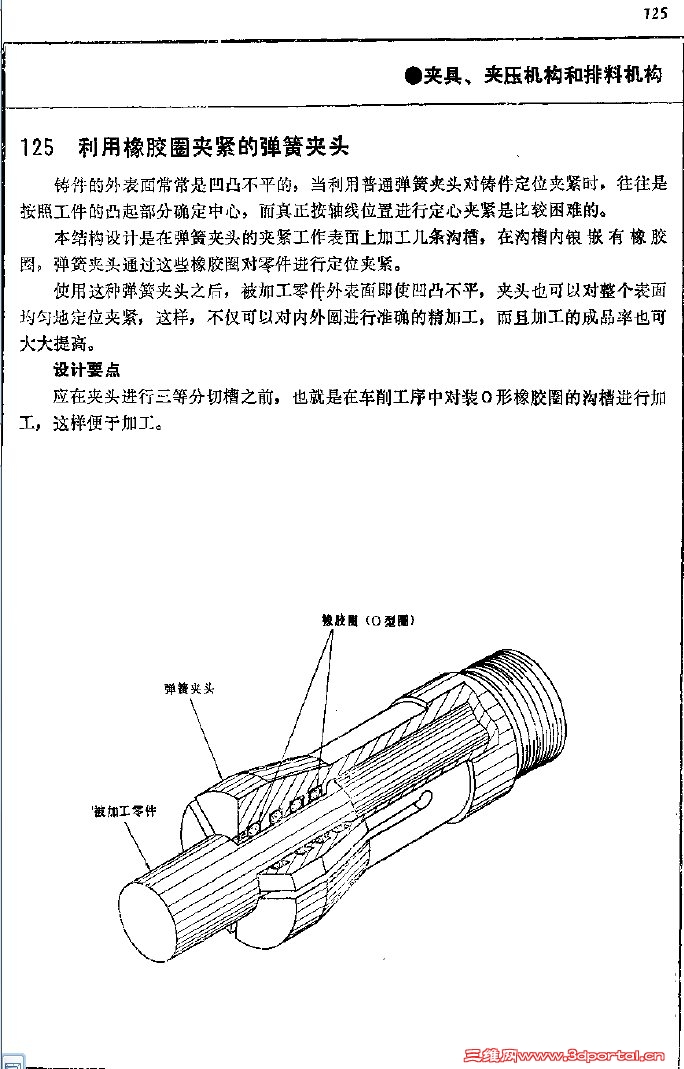

三爪夹头结构简单，可看自已设计，给楼主个图片看看：

cddgood · 发表于 2012-11-10 12:59:17

版大有没有类似的这种结构用于夹具上面的机构，可以快速夹紧，主要用于夹具圆形的零件，或者绷内孔

mengfansheng · 发表于 2012-11-12 19:20:19

在夹具设计图册上都能看到

tangcarlos3d · 发表于 2012-11-12 20:36:12

cddgood 发表于 2012-11-10 12:59 static/image/common/back.gif" o. P! T+ f2 j9 @( y! ~6 A. o
版大有没有类似的这种结构用于夹具上面的机构，可以快速夹紧，主要用于夹具圆形的零件，或者绷内孔

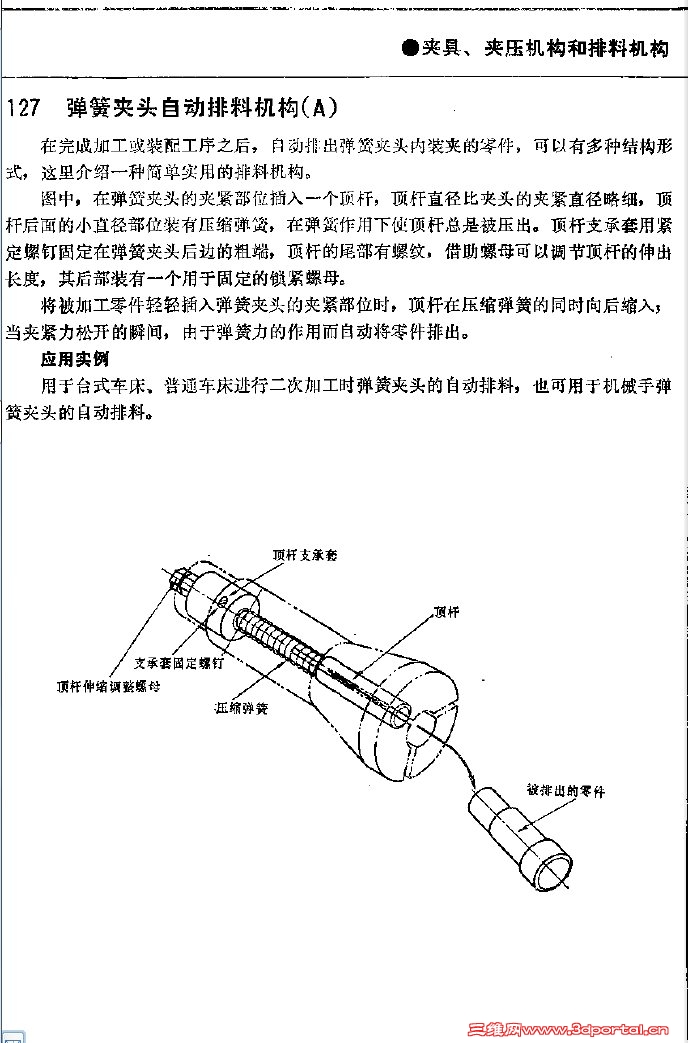

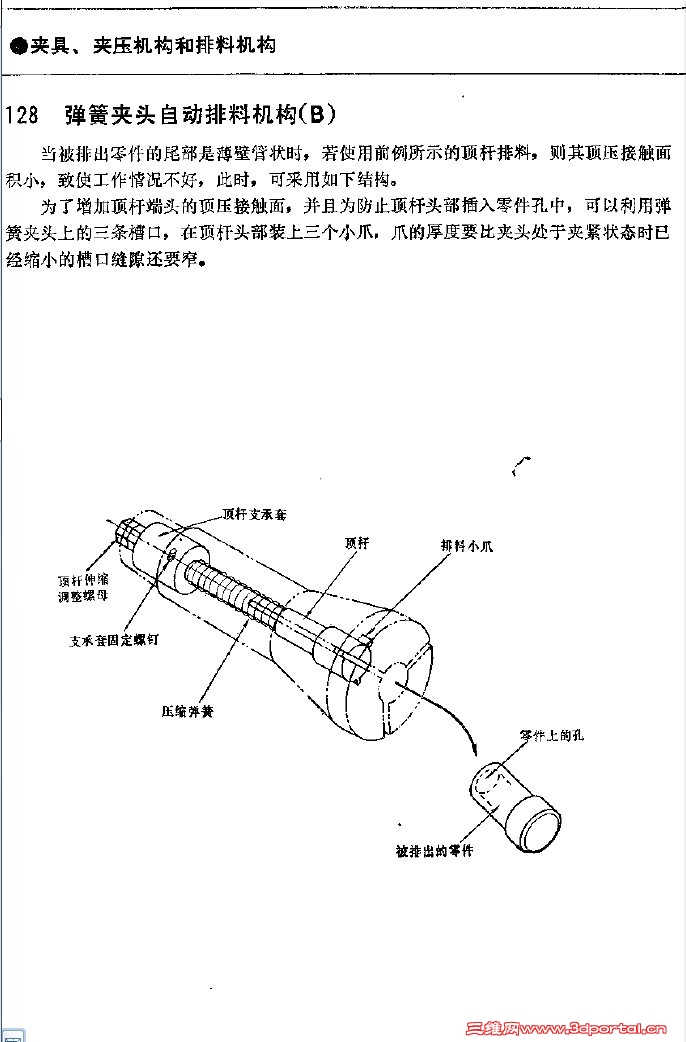

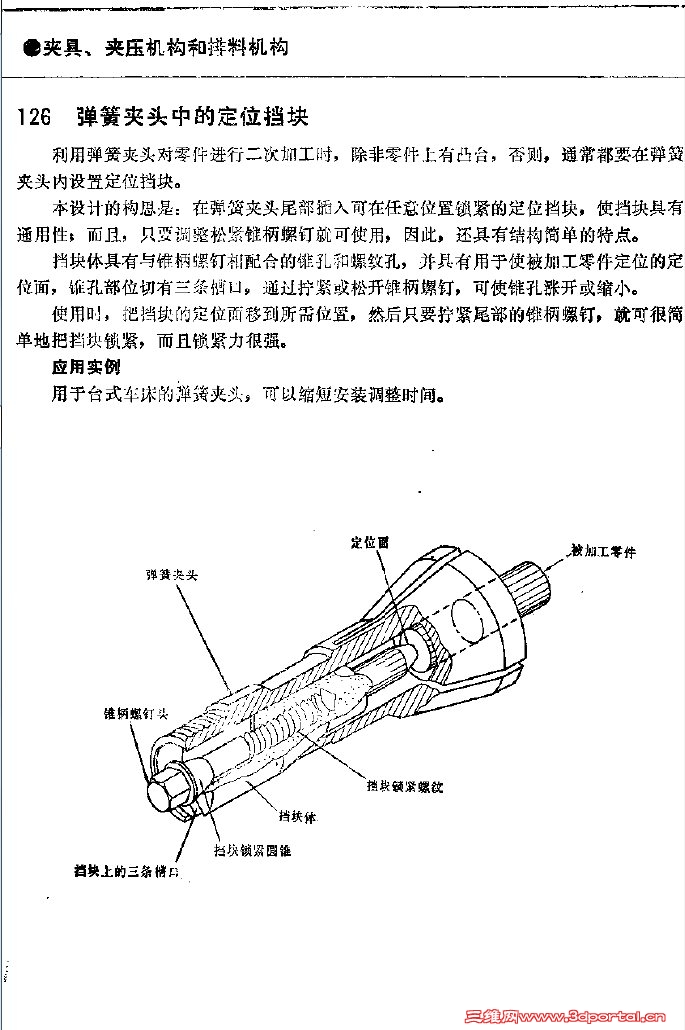

提供几个事例如附图。自动车床上就有应用。

cddgood · 发表于 2012-11-12 20:37:20

我准备下载一个夹具设计软件版，去看看

cddgood · 发表于 2012-11-13 14:33:13

多谢tangcarlos3d哦

cddgood · 发表于 2012-11-13 14:44:10

外面应该还有个锥套才能改锁紧工件吧

欠你一世情 · 发表于 2012-11-17 16:17:49

手板车床上都是用这样的夹头。

tangcarlos3d · 发表于 2012-11-17 20:47:21

铣床上也用弹簧夹头夹持铣刀。不过那是双锥的，并且不适合大批生产的场合。

tangcarlos3d · 发表于 2012-11-17 20:51:44

cddgood 发表于 2012-11-13 14:44 static/image/common/back.gif6 r8 S1 O' Z8 A$ S6 `- K9 P" r' K6 k( m
外面应该还有个锥套才能改锁紧工件吧

是的外面要配锥套。夹紧用拉杆装在后面的汽缸或油缸的空心活塞杆内（要装轴承隔开活塞杆与拉杆的旋转运动。）

chong20001124 · 发表于 2012-12-11 14:28:07

本帖最后由 chong20001124 于 2012-12-11 14:30 编辑

这个是弹性夹头，好不好！！

想在三找夹头的基础上加个东西！！！

tangcarlos3d · 发表于 2012-12-11 20:38:08

chong20001124 发表于 2012-12-11 14:28 static/image/common/back.gif
8 s. x# f& g1 X! q& z这个是弹性夹头，好不好！！想在三找夹头的基础上加个东西！！！

你是要车床上的三爪卡盘的图纸吧！不是“三爪夹头”，更不是“三找夹头”。
没说清，人家只能根据通用叫法提供。

chong20001124 · 发表于 2012-12-12 13:21:05

,对说错了，是卡盘！！！

tangcarlos3d · 发表于 2012-12-12 19:17:14

本帖最后由 tangcarlos3d 于 2012-12-12 19:53 编辑

chong20001124 发表于 2012-12-12 13:21 static/image/common/back.gif0 ~3 x; w) D, F A8 ?2 W. U
,对说错了，是卡盘！！！

什么样、规格的卡盘？怕就怕这样不确切的问题。不同规格的机床配对卡盘的尺寸不同。

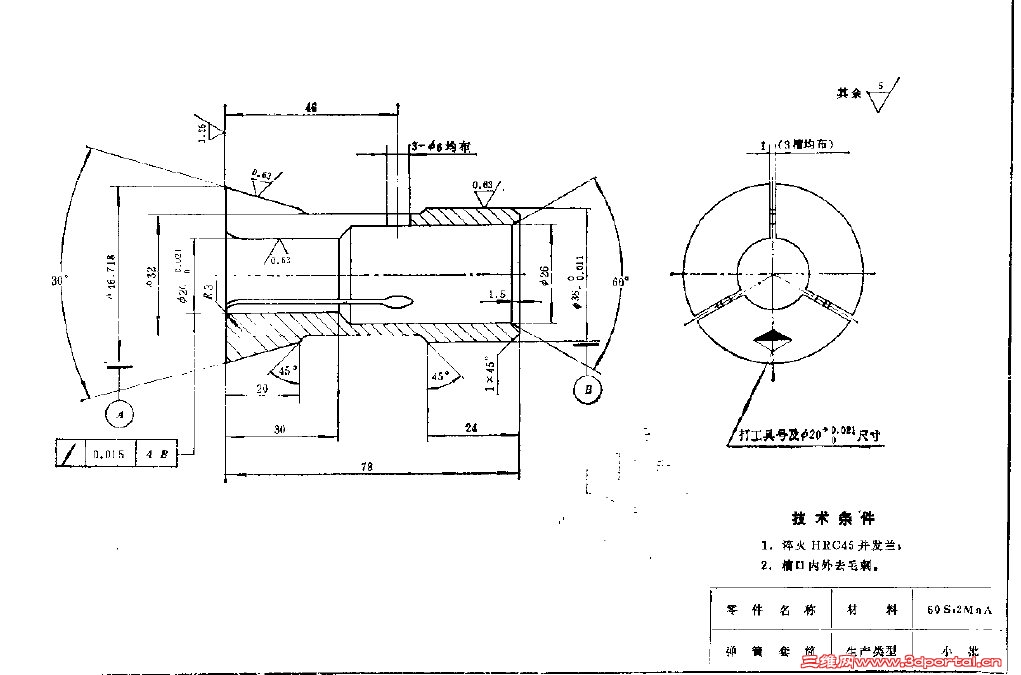

附件是机床设计手册上打印出来的。供参考，自己可根据尺寸画出来模型来。

HMCAD602 · 发表于 2012-12-20 17:13:50

关键词：Ortlieb2011样本

dadam2000 · 发表于 2012-12-20 17:50:52

人家要的是三抓卡盘，和三爪弹性卡头根本就是两回事

tangcarlos3d · 发表于 2012-12-20 22:44:24

dadam2000 发表于 2012-12-20 17:50 static/image/common/back.gif
3 o( E/ T& h& o) u7 u( W8 W人家要的是三抓卡盘，和三爪弹性卡头根本就是两回事

楼主开始是说三爪夹头，不是卡盘。一楼的内容已被版主修改过。

dadam2000 · 发表于 2012-12-21 05:38:55

tangcarlos3d 发表于 2012-12-20 22:44 static/image/common/back.gif
) M# _- H" J7 o: |2 n2 v B: I楼主开始是说三爪夹头，不是卡盘。一楼的内容已被版主修改过。

哦，这样啊，看到后面才看明白，三找夹头是啥？

chong20001124 · 发表于 2013-1-24 12:09:49

这个东西好象还是技术机密啊，到处都找不到哦！！！
