Solidworks工程图中如何做轴的国标断面图？

卢丽忠 · 发表于 2012-10-24 16:59:35

您需要登录才可以下载或查看，没有帐号？注册

x

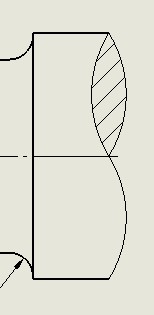

请教各位Solidworks工程图中画轴如何做出图中这种效果，图中那个是用笨办法做的。

营口制造 · 发表于 2012-10-24 17:36:59

提示: 作者被禁止或删除内容自动屏蔽

520518 · 发表于 2012-10-25 08:29:38

楼主图示为断裂画法！

卢丽忠 · 发表于 2012-10-25 08:46:12

520518 发表于 2012-10-25 08:29 static/image/common/back.gif' f5 `6 M+ i& x. i1 Z8 A- W$ ?7 `$ b
楼主图示为断裂画法！

感谢指正，如二楼朋友所说的，我也知道这不是断面图，但不知道怎么说。
我就想向大家请教这种断裂画法在Solidworks工程图中如何绘制。

卢丽忠 · 发表于 2012-10-25 08:47:46

营口制造发表于 2012-10-24 17:36 static/image/common/back.gif
$ Y+ N# I# h4 o: u+ g哥们，你搞清楚什么叫断面图了吗，不管是重合断面图还是移出断面图，都不是这么画的。

我知道这不是断面图，不知道怎么说名这种画法，这应该是断裂画法。请问在Solidworks工程图中该怎么画呢？

ZHYJ96 · 发表于 2012-10-25 08:54:57

断裂画法有几种吧

xuwenhua · 发表于 2012-10-25 09:06:01

直接两道线，简单易懂。

520518 · 发表于 2012-10-25 09:39:38

工程图里面，简便的方法就是应用直线折断线线和曲线折断线，大的部件可以用锯齿形折断线表示！
楼主视图所示在其他二维软件中都能找到，在SW中暂时我还没有找到！

枫ㄞ意ゼPaul · 发表于 2012-12-6 14:14:34

你这个骗子，我还真以为你这问题是关于断面图的。失望。。。

wangxw2010 · 发表于 2012-12-23 20:14:20

你的问题在工程图中采用断裂视图画法，尽管你可能认为不如你的示意图形象，但要知道，断裂视图画法的重要性就是尺寸标注依然是断裂前的尺寸，而按你的方法即便画出来，标注尺寸还是断裂前的尺寸吗？不是了吧？
