这个铸件接下来应该怎么处理啊

fan3090377 · 发表于 2012-10-23 10:39:13

您需要登录才可以下载或查看，没有帐号？注册

x

我按CAD 的图做了一部分，但是到了后面要减重的一部分不会处理了，已经上传了源文件CAD 和我做的SW模型，请大哥们帮帮忙，接下来应该怎么处理啊，还是说我做这种铸件，采用的方法不对，请大家帮我看看，指点小弟，应该怎么做这一类的东西，小弟感激不尽~！

ugforrest · 发表于 2012-10-23 15:46:46

用一下曲面，不难做的。
减重部分拉伸得出，草图用到“等距实体”命令。拉伸体再用曲面裁一下。曲面由“等距曲面”生成。

fan3090377 · 发表于 2012-10-24 08:09:32

我不会用啊，麻烦您帮我画下，给我传个源文件，给我学习下好么，谢谢！279742821@qq.com

heat_ice2000 · 发表于 2012-10-24 10:15:06

伸長先不要合併,等切成形後再結合.圓角才是麻煩的地方.

xxf-1 · 发表于 2012-10-24 12:15:19

本帖最后由 xxf-1 于 2012-10-24 19:30 编辑

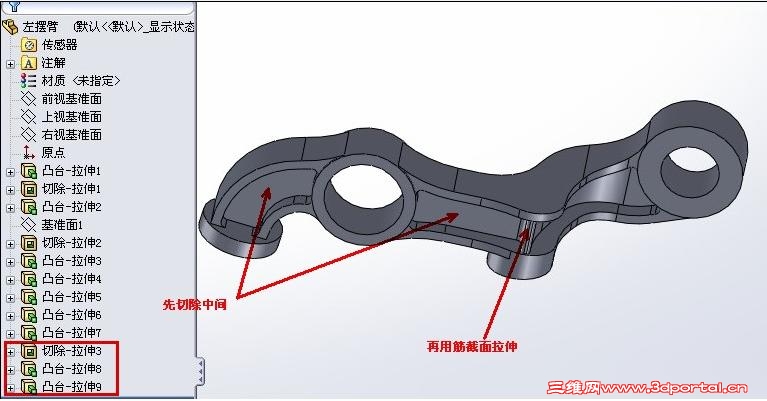

只要简单的切除拉伸就行了,先把中间切除,再按筋截面拉伸 .

左摆臂1.rar (205.73 KB, 下载次数: 9)

fan3090377 · 发表于 2012-10-25 09:03:39

谢谢！我好好学习下！
