电路图上的椭圆圈含节点是什么意思？附图

emop · 发表于 2012-10-8 21:54:02

您需要登录才可以下载或查看，没有帐号？注册

x

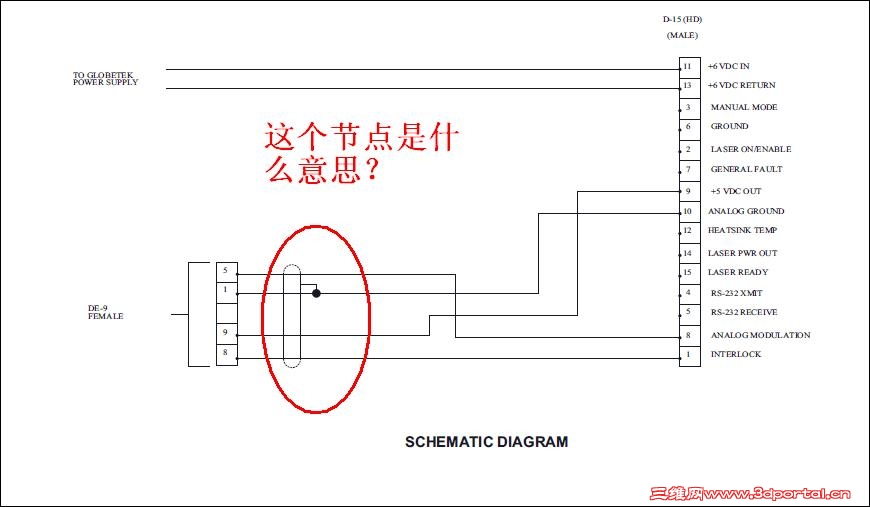

如下图：这个节点是什么意思？谢谢各位了。

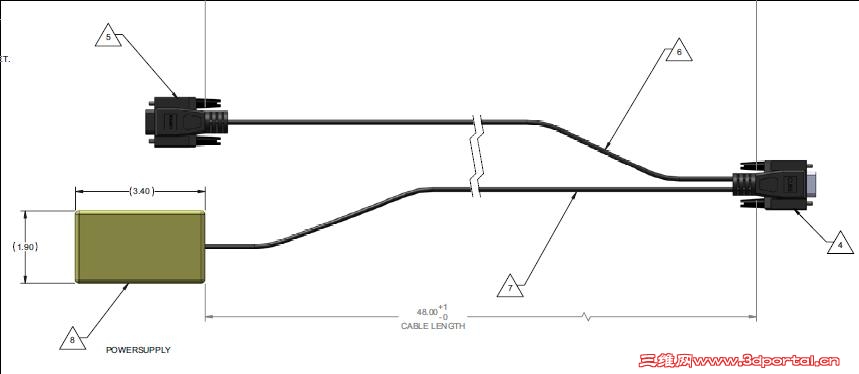

备注：附件是整条数据线的图纸。

tangcarlos3d · 发表于 2012-10-8 22:46:01

这是数据线外面的编织网要接地。长方形的椭圆表示数据线外面要包围编织网，黑点表示编织网要和“1”相连，即接地。

cdxwg · 发表于 2012-10-9 10:31:41

表示数据线外的屏蔽层与该线相连。

pangpang · 发表于 2012-10-11 21:39:16

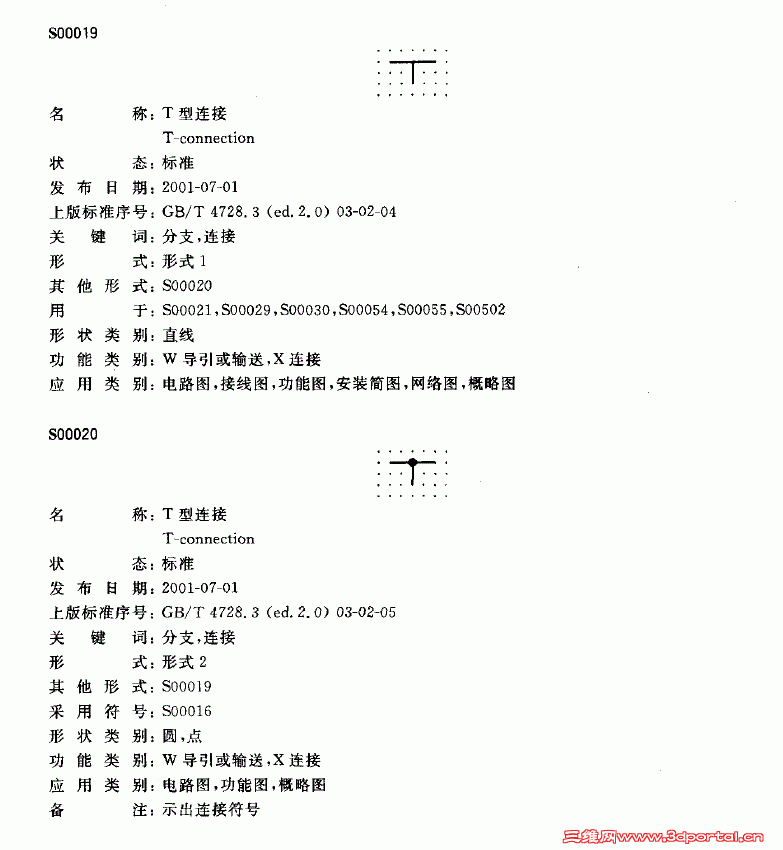

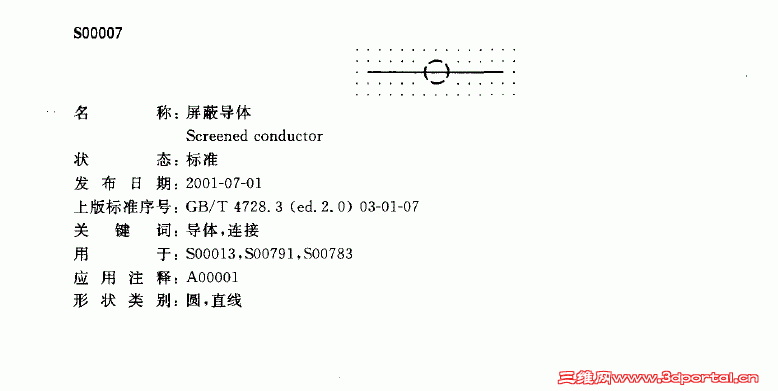

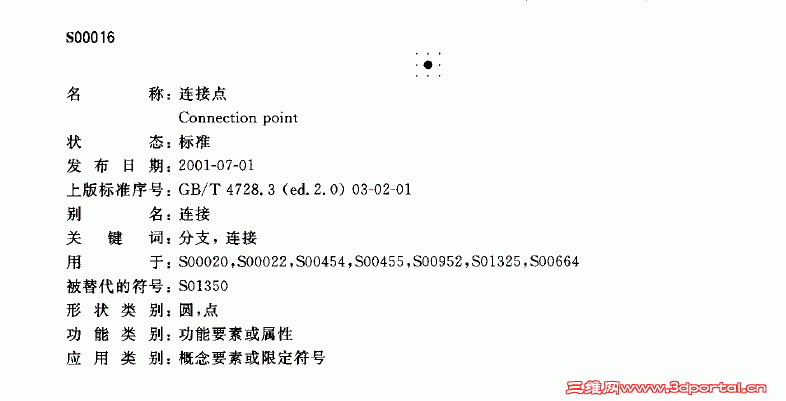

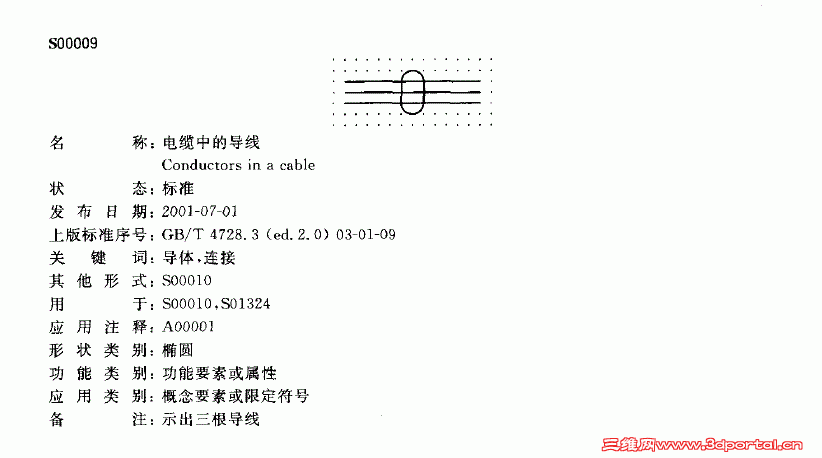

看了标准中规定的下面几个电气简图用图形符号，应该对理解图中含义有所帮助。其中T形连接，示出连接点符号，更有强调、醒目的含义，其实也可以不画。
