QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

查看: 4144|回复: 13
收起左侧

[求助] 不锈钢和碳钢件焊接开裂如何解决?

[复制链接]
发表于 2012-9-16 17:36:24 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
现有一产品,无缝钢管材质316L,外径40,现在需要在不锈钢316L管子上焊接一个轴套,轴套内径42,轴套材质是Q235;

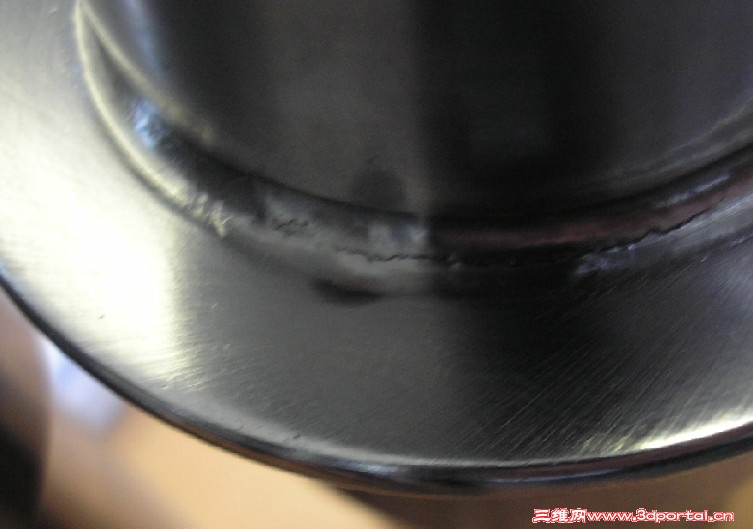

( p. L" e! g/ `, V: ?% I焊接后发现产品焊缝处开裂现象严重,两个生产厂家都碰到同样问题;有无专家给予解决?采用什么焊接工艺?什么焊丝较好?8 T1 O. O5 k0 C/ z4 P
期待高手帮忙!6 Q8 L7 g4 ~8 G2 C
发表于 2012-9-16 20:28:07 | 显示全部楼层 来自: 中国山东威海
一般采用TIG焊接时采用ER309焊丝,防止焊接线能量过大。

评分

参与人数 1三维币 +2 收起 理由
wwjxgz + 2 技术讨论

查看全部评分

 楼主| 发表于 2012-9-16 20:33:11 | 显示全部楼层 来自: 中国上海
qilupzh 发表于 2012-9-16 20:28 static/image/common/back.gif+ Y2 r' Q6 s7 P. D* |5 l* o
一般采用TIG焊接时采用ER309焊丝,防止焊接线能量过大。

$ P/ Y; y/ e/ @4 L谢谢院士,有无焊接工艺的设计参数(针对这两种材料焊接)?
发表于 2012-9-16 20:52:20 | 显示全部楼层 来自: 中国广东东莞
有设备的话用摩擦焊可以试试。
发表于 2012-9-16 20:57:19 | 显示全部楼层 来自: 中国山东威海
本帖最后由 qilupzh 于 2012-9-16 20:59 编辑 9 `! _3 T4 b% i" N
doghog 发表于 2012-9-16 20:33 http://www.3dportal.cn/discuz/static/image/common/back.gif! h# T2 {. q/ f5 ?9 t
谢谢院士,有无焊接工艺的设计参数(针对这两种材料焊接)?
; k: c$ t- ~! s* T( V3 d6 c0 r
% U5 x4 w' X/ U6 @. f
资料不在这台电脑上。6 O( b! ]/ j' a$ z
你参照一下这篇文章吧。
* q% H' z* C1 r/ P9 J0 n# d" whttp://wenku.baidu.com/view/1bcf7edd5022aaea998f0f85.html
 楼主| 发表于 2012-9-17 07:48:03 | 显示全部楼层 来自: 中国上海
现在是采用TIG 焊接方式,有人说焊丝选用碳钢类的,有人说选用不锈钢类的;是不是A042或者ER309或者A302合适?
发表于 2012-9-17 10:10:09 | 显示全部楼层 来自: 中国山西太原
Q235和316L焊接性能都良好,手工电弧焊用A212焊条,氩弧焊用H0Cr19Ni10M3Ti焊丝。焊前不需预热,焊后不进行处理。

评分

参与人数 1三维币 +2 收起 理由
wwjxgz + 2 技术讨论

查看全部评分

 楼主| 发表于 2012-9-17 10:32:43 | 显示全部楼层 来自: 中国上海
gaoyns 发表于 2012-9-17 10:10 static/image/common/back.gif
9 P; D6 T  x, O$ O; A" MQ235和316L焊接性能都良好,手工电弧焊用A212焊条,氩弧焊用H0Cr19Ni10M3Ti焊丝。焊前不需预热,焊后不进行 ...

; e1 N% `* }2 Q) U2 P& \1 ?" i谢谢高老!现在关键是开裂!是不是焊接时应该在Q235材料一侧先对焊不锈钢然后再焊接,采用堆焊!电流不能太大吧?要一次性完成
发表于 2012-9-17 17:35:30 | 显示全部楼层 来自: 中国山东威海
doghog 发表于 2012-9-17 07:48 static/image/common/back.gif) k0 [6 ^% h/ r- v8 A1 s0 `
现在是采用TIG 焊接方式,有人说焊丝选用碳钢类的,有人说选用不锈钢类的;是不是A042或者ER309或者A302合适 ...
( `0 t$ ?9 y* e
不锈钢的焊材选用原则,就是成分匹配。
 楼主| 发表于 2012-9-17 18:27:49 | 显示全部楼层 来自: 中国上海
qilupzh 发表于 2012-9-17 17:35 static/image/common/back.gif( {* t% j$ G# Q% Y
不锈钢的焊材选用原则,就是成分匹配。
- Y8 S; h8 q! N3 [9 d. X: L
院士选用哪种材质的焊丝?
发表于 2012-9-17 18:54:06 | 显示全部楼层 来自: 中国山东威海
doghog 发表于 2012-9-17 18:27 static/image/common/back.gif1 Q2 i, C, G2 P* z: a% S( }' b5 _
院士选用哪种材质的焊丝?
' K+ |& }2 C5 P8 s4 C
ER309L\ER309
发表于 2012-10-7 16:06:22 | 显示全部楼层 来自: 中国上海
楼主316L话,就应该要用含Ni量比ER316L高的焊丝。先在Q235上焊过渡层应该会没问题的,要用小的线能量。(为何不焊前做个WPS;PQR呢?)
发表于 2012-10-14 14:41:56 | 显示全部楼层 来自: 中国黑龙江哈尔滨
先在碳钢轴套上堆焊一层ER309L,然后再与不锈钢管焊接
发表于 2012-10-14 16:00:42 | 显示全部楼层 来自: 中国陕西西安
方案一:用A302焊条或ER309焊丝直接焊;方案二:轴套表面用A302或ER309堆焊后,再用A202或ER316进行焊接。
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
