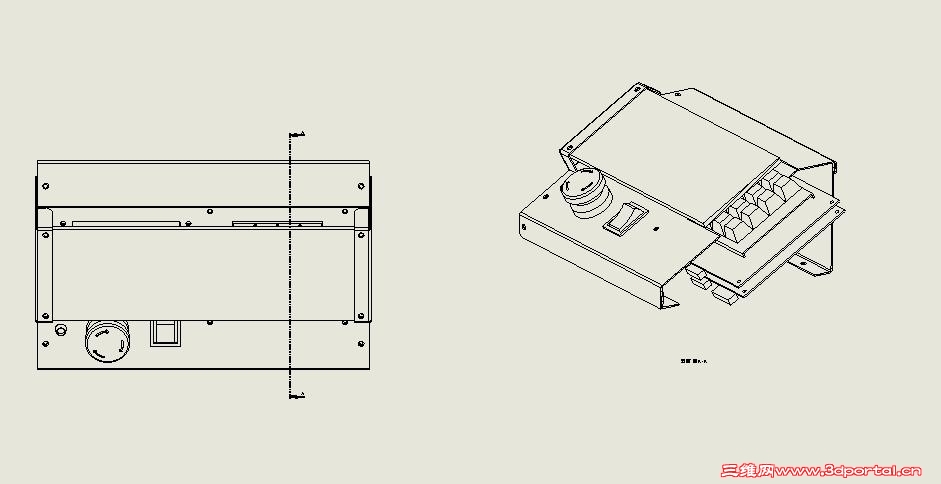

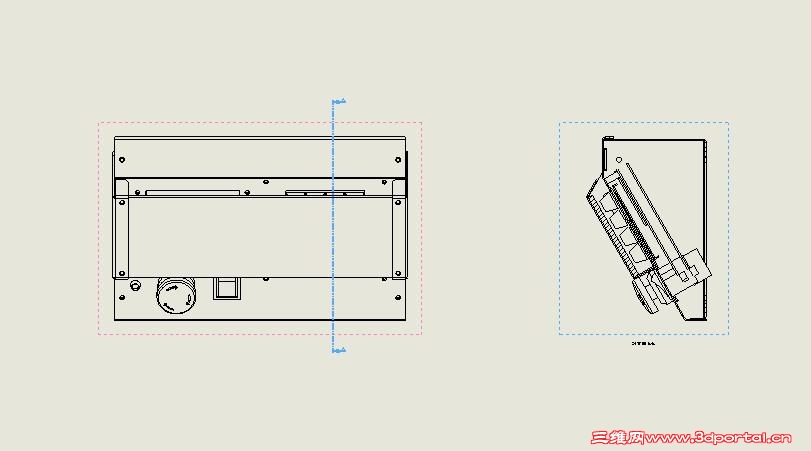

此種部分剖視圖製作方式如下

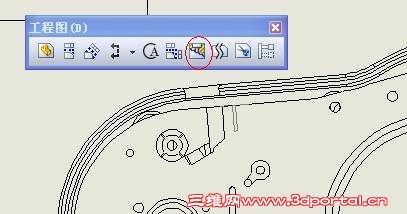

7 Q, v5 W4 X" [7 U$ p6 L" H1-建立剖切線) _3 ^7 n9 f* n' q" G& A& t% K5 ]

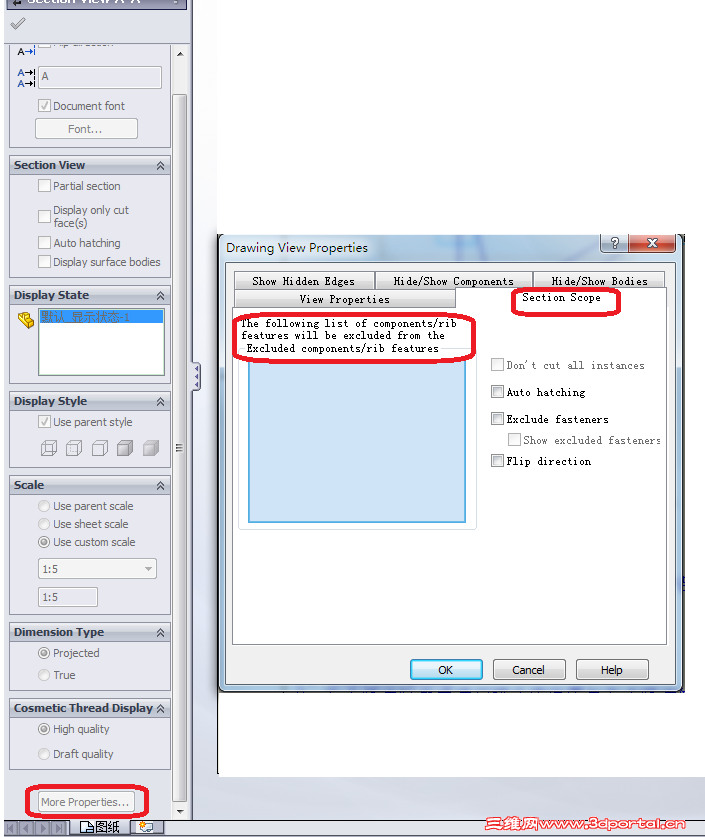

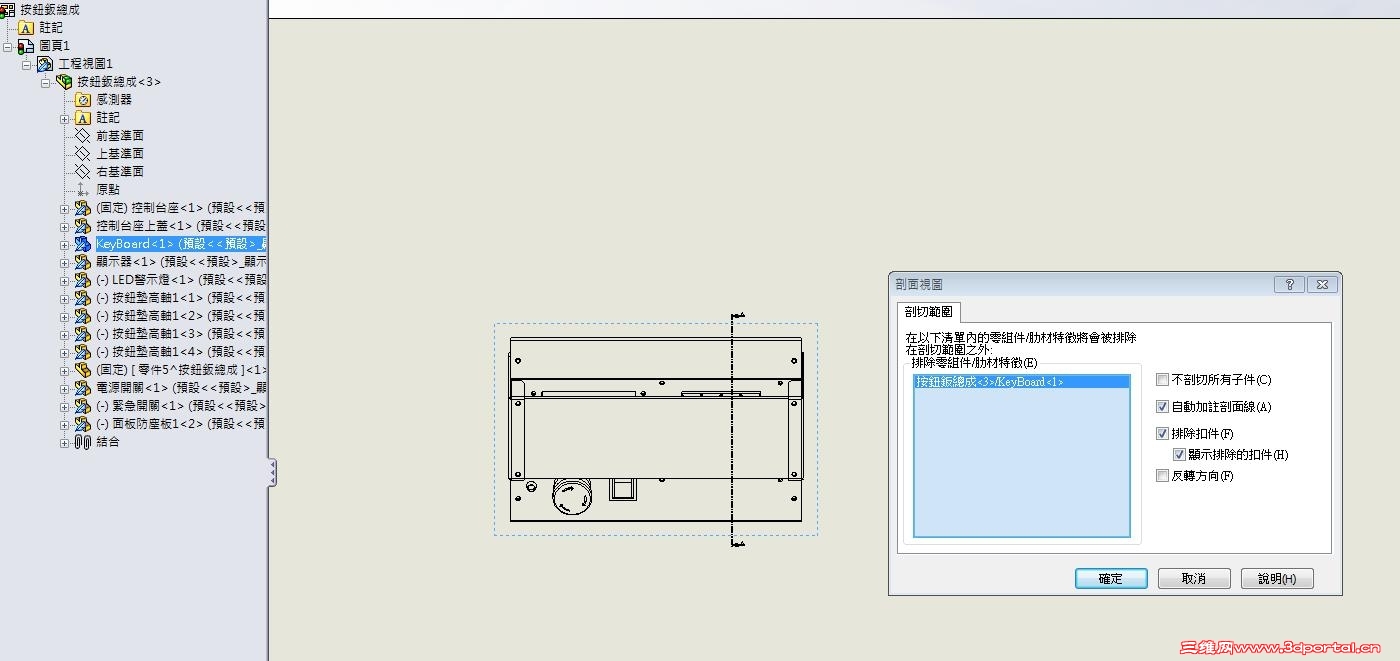

2-旁邊的框框內有可以排除的零件 w1 B9 d+ |9 {* D k1 O
在這邊範例為 我只剖板金內部鍵盤不剖,所以我在旁邊樹狀區點選了KEYBORD 零件

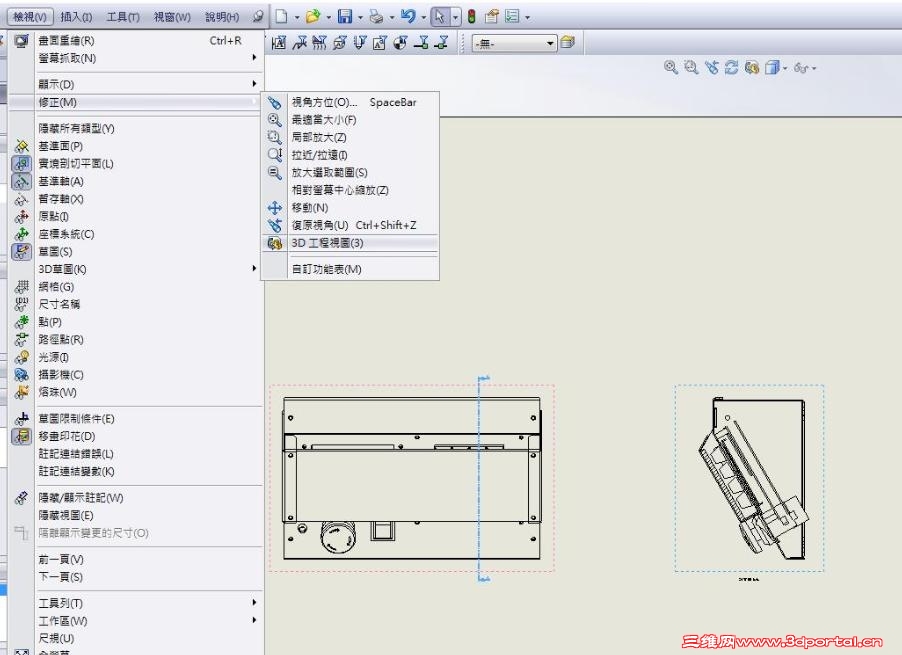

' G0 q( x/ D, o! I$ N: T x3-跳出剖視圖後.選檢視 修正 3D 工程視圖6 n, I; R" a3 B1 `

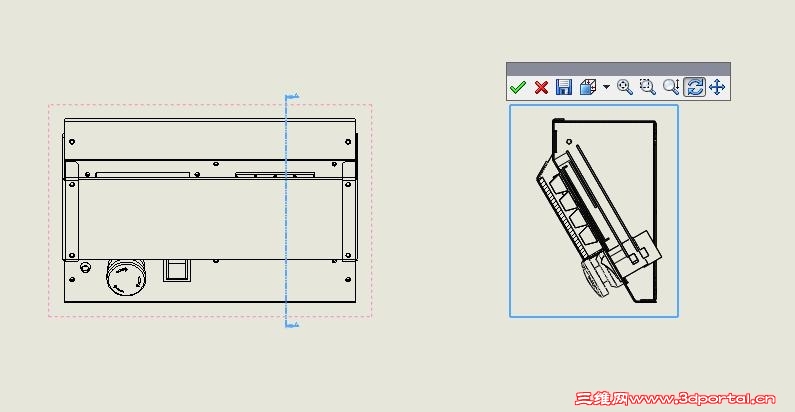

4-出現框選 可任意旋轉調整適當角度後 打勾$ I) h7 Q* @* b2 a; R# }/ y* a
5-得到所要的,剖了板金,內部電子元件沒剖切3 _& t* v4 Z9 L+ `# r1 y- V1 B7 J
/ w2 S; _# z# ?! f3 `% \+ m1 ?; g可參考我另一帖回復% o6 D2 S& ~$ E
http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1164686&page=1#pid6371053) J0 r! F! `0 p: J) \
( a3 q ^7 T# s5 m% r# Q+ X; i# J9 G以上
