在线求四个工程图

山城小川 · 发表于 2012-8-28 11:52:50

您需要登录才可以下载或查看，没有帐号？注册

x

求各位大神指点迷津，帮我画四个工程图！在线等！

山城小川 · 发表于 2012-8-28 11:54:05

要A3的图纸

hongwei_1987jp · 发表于 2012-8-28 12:03:01

本帖最后由 hongwei_1987jp 于 2012-8-28 12:04 编辑

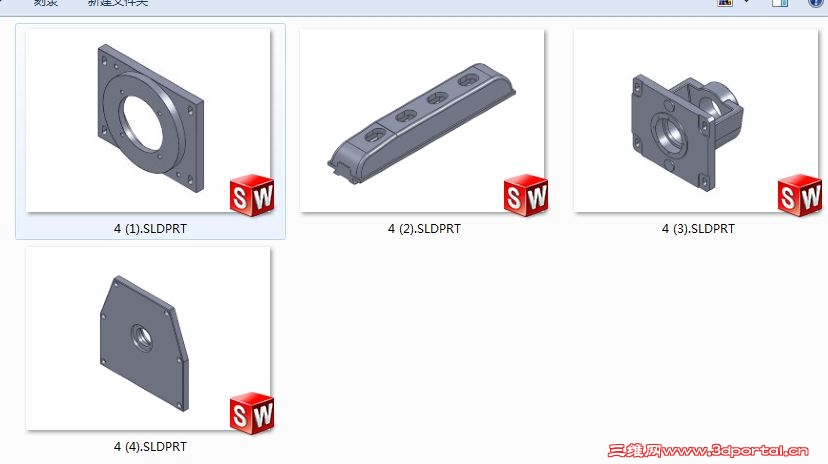

帮楼主贴个图，是模型，需要转工程图，是2012以下的版本

建议楼主说明自己使用的版本


山城小川 · 发表于 2012-8-28 12:26:51

我是2010的

卢丽忠 · 发表于 2012-8-28 13:22:37

LZ为什么自己不画，是完全不会还是哪里不清楚。

oypopen · 发表于 2012-8-28 14:34:00

这种最基本的出工程图就不用了吧？又不是什么难题，最多楼主画的时候那里不懂提出来。我也打不开这么高版本的。

oypopen · 发表于 2012-8-28 14:38:15

还有，如果不清楚你零件的装配方式、配合度的高低，就不知道具体的公差、粗糙度、技术要求等，直接这样标注出图完全就是害死人。

梦里是谁 · 发表于 2012-8-28 14:43:15

公差呢?装配要求呢？建议楼主自己出，又不是什么难事

280333043 · 发表于 2012-8-28 15:18:09

这工程图要自己出，因为加工方面要考虚。要不然图在漂亮，也不实用。

wwl970 · 发表于 2012-8-30 09:48:37

模型都画出来了工程图就方便了啊人家不知你的设计要求和使用加工情况

qiminger · 发表于 2012-8-30 09:56:22

将这四个图表达清楚恐怕也要一两个小时吧。

goodwt · 发表于 2012-8-30 13:11:48

这零件又不复杂，干嘛不自己做额

gjd700223 · 发表于 2012-8-31 09:23:26

楼主是不是逗大家玩呢

阿帕奇 · 发表于 2012-8-31 09:27:26

oypopen 发表于 2012-8-28 14:38 static/image/common/back.gif) |2 Z% w3 N7 b; ?( ~! n; }
还有，如果不清楚你零件的装配方式、配合度的高低，就不知道具体的公差、粗糙度、技术要求等，直接这样标注 ...

没准他的又是大学课题作业呢
