如何用pro/e中的钣金件模块将其分成十管节，对每一部分进行展开？？请高手指教

心都累了

0 d- a( P. O, {- Y" m3 X, N
( V" W3 ]7 t5 w/ ^% D" t2 {

钣金件

daji

; S+ y' a% l6 [4 [, R: X3 u  a

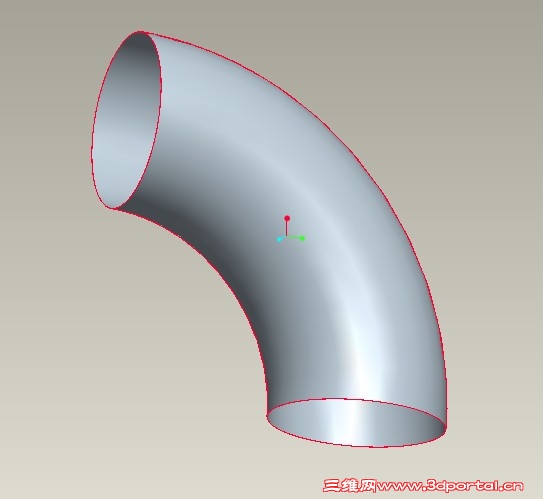

& D* j, q  I; z3 J& ~实际中 的弯头不是这样子的  这样子的是无法展开的，可以将其分成四段管节，约22.5度一段吧，四个直段相接，然后是两个种类的段，将其展开应该是没有问题的。当然这是焊接起来的管节。如果你要用翻边的话，还要有展开图上加上翻边的尺寸，各个翻边的尺寸有时并不相同。

bluesky5358

在实际生活中，这样的弯管不能用钣金方法来展开做的，也是无法展开的。只能采用圆管用弯管模弯曲而成。

心都累了

daji 发表于 2012-8-11 19:11 static/image/common/back.gif
# i" `9 f4 f' H2 r$ I& e( o实际中 的弯头不是这样子的  这样子的是无法展开的，可以将其分成四段管节，约22.5度一段吧，四个直段相接， ...

3 Y2 s: Q& B  I7 B+ L$ B- V. i对，可能是我问题提的不准确 实际就是分成了十段管节，然后对每一节展开，但是在展开过程中始终找不到固定面 ？？ 请多指教 ！！！
- b4 s; o0 W4 e9 ?

心都累了

心都累了 发表于 2012-8-13 08:04 static/image/common/back.gif
: N, e& y/ n& R! x对，可能是我问题提的不准确 实际就是分成了十段管节，然后对每一节展开，但是在展开过程中始终找不到固定 ...

& m5 k- Y) z9 i1 q' U* q最后我用最常规的办法 用展开图画法 直接用cad展开的 感觉 分成十节之后误差有点大，由于管件尺寸比较大，做出来效果不太好

心都累了

bluesky5358 发表于 2012-8-11 19:27 static/image/common/back.gif
9 b! B# f5 D; L  m% V" _# l3 @在实际生活中，这样的弯管不能用钣金方法来展开做的，也是无法展开的。只能采用圆管用弯管模弯曲而成。

9 T% h8 j$ C- O! `采用弯管模弯曲 分成十管节 对每一节 如何展开 ??最后，我用展开图画法直接用cad展开的 尺寸不太精确 由于管件的尺寸比较大 做出来效果不太好

白辞

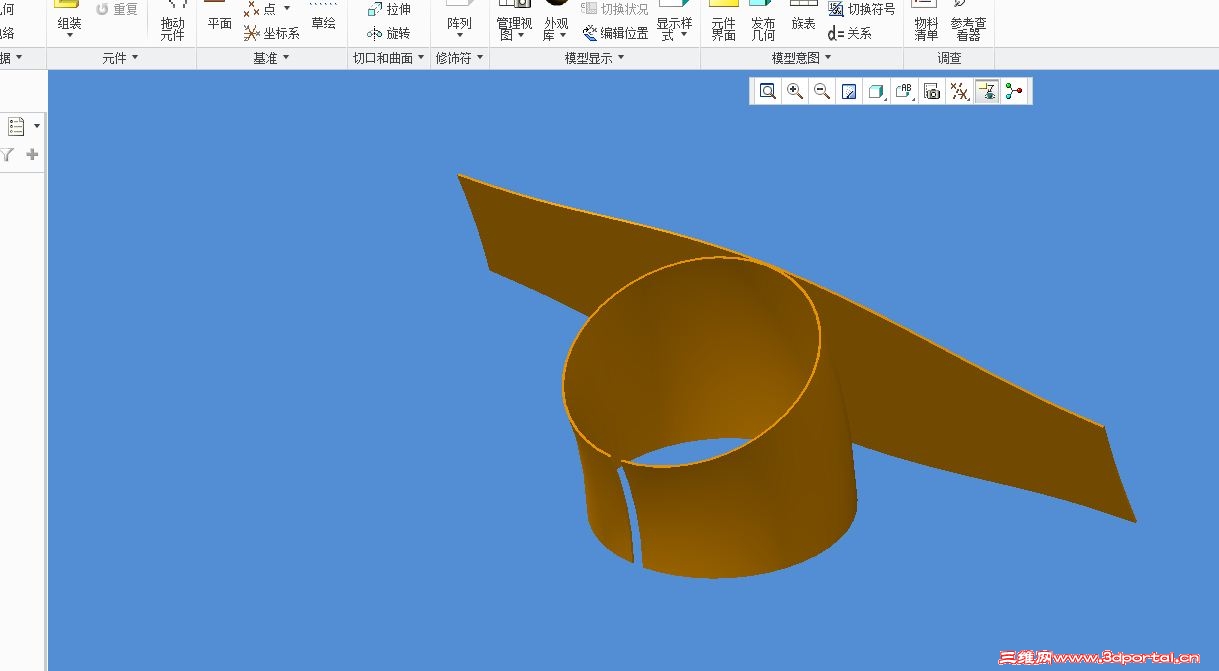

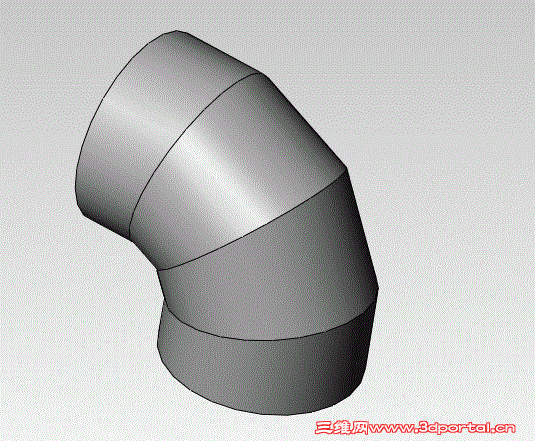

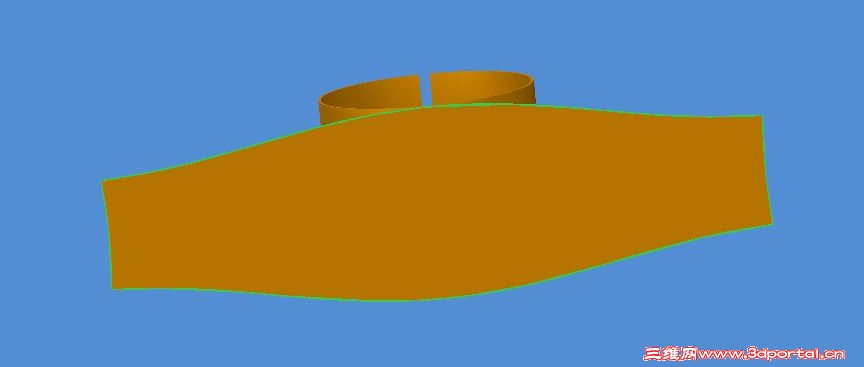

是这个意思么？

心都累了

白辞 发表于 2012-8-17 14:00 static/image/common/back.gif
+ X* k3 F! L( y  J是这个意思么？

9 C  N7 w" c5 v0 b就是这个意思 但你发给我的压缩文件解压后， 用PRO/E打不开

心都累了

白辞 发表于 2012-8-17 14:00 static/image/common/back.gif
# k& ~9 Z8 c4 ^' u5 Q是这个意思么？

你是用PRO/E 做的吗？看你的界面 好像不是吧。

tangcarlos3d

心都累了 发表于 2012-8-19 08:53 static/image/common/back.gif
+ Q" I3 {6 d$ ?* c& v你是用PRO/E 做的吗？看你的界面 好像不是吧。

4 V4 w7 {6 r. q$ C& k用5.0或Creo画的。是pro/e的4.0以后的新版本。
