旧项目中有一复杂装配体工程图，新项目想图省事如何做到借鉴它并且不改动旧图纸

lcjppplll · 发表于 2012-8-9 09:23:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我们公司接到一个项目，设计过程大致如此：建立各零部件模型——组装成装配体——绘制工程图。由于公司很多项目类似，我们想尽可能的利
用之前项目的模型、工程图，减少出图时间。借鉴零件模型及其工程图容易，直接改名、另存就OK了。
但是对于装配体及其工程图就很麻烦，比如说，新项目中有一个液压站和之前项目类似，于是就想在原来液压站的基础上修改。复制原来的装配
体，重新起一个名字，或者另存一个新的名字。再针对这个改名后的装配体操作，把不需要的零件删掉，装配关系可能要重新定义。若是要更改相
应的零件，记住不能同名就行了。也就是另存为别的零件名，再插入新装配体中。这样太繁琐，并且容易忘记其中的某个而破坏旧项目中的图纸
有人提过”对整个设备重新打包或利用以前的零件做配置“，谁能说具体说说？这样做，是不是就能做到，新项目中的所有图纸（零件图、装配图
及其工程图）和就项目中的一模一样并且无任何关联，新图纸改动也不会旧项目中的图纸？

lcjppplll · 发表于 2012-8-9 09:24:32

以上是基于SW软件

rehuo008 · 发表于 2012-8-9 09:45:32

旧项目主装配体打包另存为在别的文件夹就可以了。这样里面的零件，装配体都和原来的不冲突

lcjppplll · 发表于 2012-8-9 09:54:55

rehuo008 发表于 2012-8-9 09:45 static/image/common/back.gif
% t. o+ }' _ X1 w旧项目主装配体打包另存为在别的文件夹就可以了。这样里面的零件，装配体都和原来的不冲突

工程图呢？可以这样做么？

阿帕奇 · 发表于 2012-8-10 10:00:32

lcjppplll 发表于 2012-8-9 09:54 static/image/common/back.gif
4 j5 n1 M) g1 X工程图呢？可以这样做么？

工程图一起打包

xisiniao · 发表于 2012-8-10 11:32:36

阿帕奇说的对，全部打包就OK！

lcjppplll · 发表于 2012-8-10 12:11:57

阿帕奇发表于 2012-8-10 10:00 static/image/common/back.gif+ r0 Q, V! m: L; l9 J+ A
工程图一起打包

这个命令有一个不足，大型中零部件分布与不同的文件夹，而这些文件夹中的名称都是按原项目命名，打包另存后，文件夹名却改不了。

lcjppplll · 发表于 2012-8-10 12:15:24

lcjppplll 发表于 2012-8-10 12:11 static/image/common/back.gif6 \. w) d$ }) Z9 i2 F5 D. U2 B1 `
这个命令有一个不足，大型中零部件分布与不同的文件夹，而这些文件夹中的名称都是按原项目命名，打包另存 ...

文件夹名如果也能改动，那就完美了

hongwei_1987jp · 发表于 2012-8-10 12:31:34

lcjppplll 发表于 2012-8-10 12:15 static/image/common/back.gif
8 u7 k- F4 {( d( \" ^+ y( O文件夹名如果也能改动，那就完美了

打包命令是将你原有的设备所有的零件/装配体/工程图，不管你以前是分散在几个文件夹里，打包后，加上后缀，另外保存在一个单一的文件里的，跟以前的文件夹名称无关的，集中一个新的文件夹，文件夹名称，你自己重新命名的

道中道 · 发表于 2012-8-10 12:57:03

意思就是做个备份，最后以后新的项目都这样子，不然，相互扯着，很是麻烦。

阿帕奇 · 发表于 2012-8-10 13:38:40

道中道发表于 2012-8-10 12:57 static/image/common/back.gif
5 T. _# F5 w" e3 i意思就是做个备份，最后以后新的项目都这样子，不然，相互扯着，很是麻烦。

就是如果个人建议使用workgroup PDM，以前都议论过

lcjppplll · 发表于 2012-8-10 13:58:18

道中道发表于 2012-8-10 12:57 http://www.3dportal.cn/discuz/static/image/common/back.gif) l$ A& U, q0 w5 [1 g/ u
意思就是做个备份，最后以后新的项目都这样子，不然，相互扯着，很是麻烦。

这个八卦图是自创的么？不是先天、亦不像后天

lcjppplll · 发表于 2012-8-10 14:09:38

hongwei_1987jp 发表于 2012-8-10 12:31 static/image/common/back.gif
9 s9 N" j: H9 S0 ]打包命令是将你原有的设备所有的零件/装配体/工程图，不管你以前是分散在几个文件夹里，打包后，加上后缀 ...

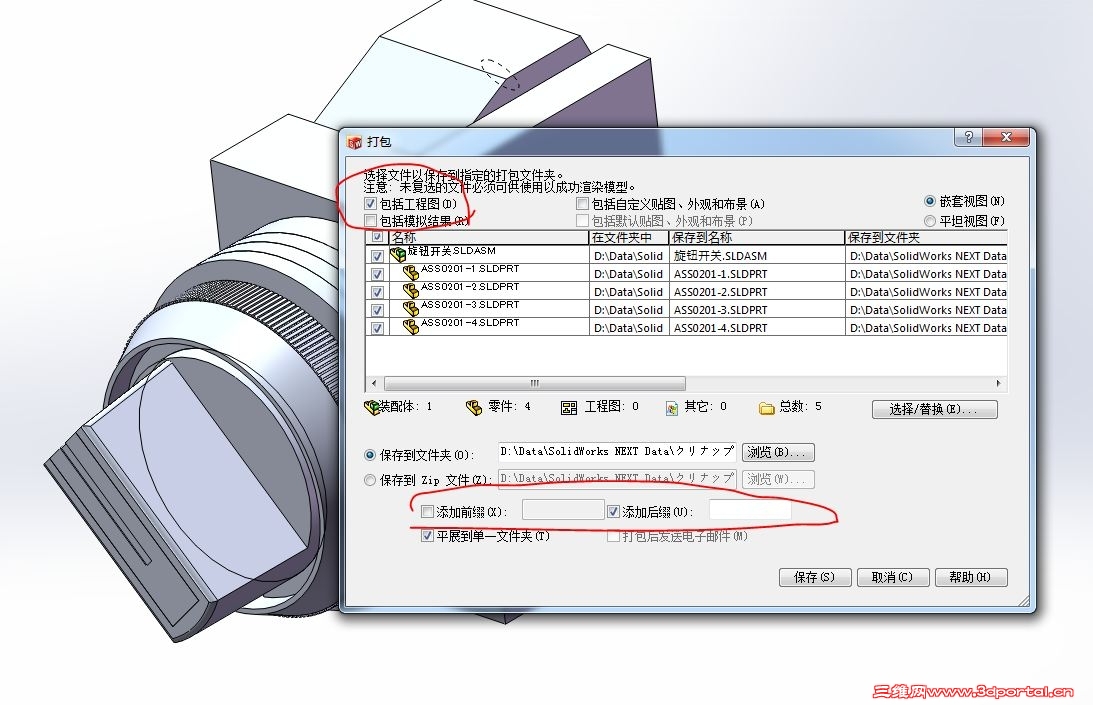

打包后也可以想之前一样分散在N个文件夹里，只需将“平展到单一文件夹”前沟取消即可，这样以后图纸管理、查找都很方便。唯一美中不足之处，分散文件夹名称不能改变和原来一样

lcjppplll · 发表于 2012-8-10 14:14:14

道中道发表于 2012-8-10 12:57 static/image/common/back.gif3 y) V3 O* N; w0 S8 B
意思就是做个备份，最后以后新的项目都这样子，不然，相互扯着，很是麻烦。

请看楼上，还有更好的方法么？请指教
您怎么在这么短时间内升级到总工，道先生？仅凭存款多？

道中道 · 发表于 2012-8-10 15:34:07

lcjppplll 发表于 2012-8-10 14:14 static/image/common/back.gif
5 Y& e8 h- N* L8 w. o% F4 Z请看楼上，还有更好的方法么？请指教0 D# c( j7 P3 h+ S7 X. f1 }
您怎么在这么短时间内升级到总工，道先生？仅凭存款多？

是啊。存款多，积分就多，级别就是总工了。

zhqlmy7273 · 发表于 2012-8-10 20:18:28

可以利用零件及装配体中的配置进行！！！！

souls · 发表于 2012-8-10 20:37:14

pdm吧，涉及到多项目管理就完全是pdm的所长！

ZHYJ96 · 发表于 2012-8-10 22:41:43

你是画图的吧，不是设计的吧。因为你说：设计过程大致如此：建立各零部件模型——组装成装配体——绘制工程图。

tangcarlos3d · 发表于 2012-8-10 23:13:32

我们在peo/e你的做法是将模型、图纸的名字相同，用数字和英文字母组合，分4部分如AB12-345-0678-XXXXX。第一部分是部门代号，第二部分是产品代号，第三部分是设备/夹具代号，最后是图纸代号。
用旧的模型和图纸时只要将总的模型和装配图打开，在装配图的BOM表里把代表图号的参数需要改动的改为新的图号，不变的则不改。最后在新的目录下save as成新的名称即可（启用模板更改名字，全部自动更改过来）。标准件如在同一目录则不管它，不在统一目录的话再从源目录里copy到新目录。这样模型。图纸一同改过来了，借用件在BOM里可以看出来。非常简单，使用。
注意不要用中文名，名字要有规律。

lcjppplll · 发表于 2012-8-11 08:30:19

ZHYJ96 发表于 2012-8-10 22:41 static/image/common/back.gif$ a" @" F8 |; P
你是画图的吧，不是设计的吧。因为你说：设计过程大致如此：建立各零部件模型——组装成装配体——绘制工程 ...

这里讨论的重点不在设计

lcjppplll · 发表于 2012-8-11 08:34:17

tangcarlos3d 发表于 2012-8-10 23:13 static/image/common/back.gif
5 i8 A, z* M. r- Z我们在peo/e你的做法是将模型、图纸的名字相同，用数字和英文字母组合，分4部分如AB12-345-0678-XXXXX。第一 ...

谢谢您详细的讲解，可惜我们软件用的是SW。继续摸索中....

阿帕奇 · 发表于 2012-8-11 09:24:44

lcjppplll 发表于 2012-8-11 08:34 static/image/common/back.gif4 m$ R: @7 }$ u& u2 X% A$ L1 O
谢谢您详细的讲解，可惜我们软件用的是SW。继续摸索中....

所有软件管理都是一个模式的，sw proe、UG、catia等的都适用

lcjppplll · 发表于 2012-9-2 17:22:22

阿帕奇发表于 2012-8-10 13:38 static/image/common/back.gif
; \+ ], l y9 p' d q8 D1 H" D就是如果个人建议使用workgroup PDM，以前都议论过

那请发个链接吧，拜谢！

linjx · 发表于 2012-9-2 18:15:16

不明白楼主想干嘛，如果做新项目又要利用以前画的图纸，最简单有效的办法就是ctul+c!反正现在硬盘大

飞天鸟 · 发表于 2012-9-3 09:08:29

SW的打包命令有两个不足之处： 1、从焊件中生成的子零件不会被识别并包括进去；2、加前后缀都不好用，应能将文件头如ABC替换为DEF那样更有用。
