关于如何使用SW绘制工程图提高效率

lcjppplll · 发表于 2012-8-8 12:17:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我们公司接到一个项目，设计过程大致如此：建立各零部件模型——组装成装配体——绘制工程图。由于公司很多项目类似，我们想尽可能的利用之前项目的模型、工程图，减少出图时间，给位可有什么比较好的办法？？
调用零件模型、工程图容易，直接改名、另存就OK了
但是调用装配体就很麻烦
比如说，新项目中有一个液压站和之前项目类似，于是就想在原来液压站的基础上修改。但是这样就会有一个问题，改动后会破坏之前项目中的液压站。

cloudpeng · 发表于 2012-8-8 18:45:13

复制原来的装配体，重新起一个名字。或者另存一个新的名字。
再针对这个改名后的装配体操作，把不需要的零件删掉，装配关系可能要重新定义。
若是要更改相应的零件，记住不能同名就行了。也就是另存为别的零件名，再插入新装配体中。

hongwei_1987jp · 发表于 2012-8-8 22:24:10

整个设备重新打包
或利用以前的零件做配置

lcjppplll · 发表于 2012-8-9 08:48:04

cloudpeng 发表于 2012-8-8 18:45 static/image/common/back.gif+ S/ g+ R8 `# z8 b2 \) I$ r
复制原来的装配体，重新起一个名字。或者另存一个新的名字。/ Q: R8 x4 u) y0 X ^( M3 _
再针对这个改名后的装配体操作，把不需要的零 ...

项目相似度高，所以想利用旧项目中的立体图、工程图（包括装配体工程图），使用改名、另存的方式我们也使用过，只是太繁琐，并且容易忘记其中的某个而破坏旧项目中的图纸。

lcjppplll · 发表于 2012-8-9 08:55:08

hongwei_1987jp 发表于 2012-8-8 22:24 static/image/common/back.gif
9 H0 c% g: W: D4 E; e4 l# _3 F- _整个设备重新打包0 W! ?/ c' b& s/ Y$ z }
或利用以前的零件做配置

整个设备重新打包或利用以前的零件做配置？？？您能说具体一些么？
这样做，是不是就能做到，新项目中的所有图纸（零件图、装配图及其工程图）和就项目中的一模一样并且无任何关联，新图纸改动也不会旧项目中的图纸？

12fzj · 发表于 2012-8-9 09:05:31

lcjppplll 发表于 2012-8-9 08:55 static/image/common/back.gif
1 {6 m% a7 G% x$ g) w整个设备重新打包或利用以前的零件做配置？？？您能说具体一些么？$ s* b+ E( T3 a' @
这样做，是不是就能做到，新项目中的 ...

所谓的打包，个人理解就是，把装配体和组成装配体的所有零件全部另存到你需要的地方。
打包后，你再调用就和原来的图无关了，但有一点要注意，重新命名、更换路径等操作，一定要在Solidworks Expolorer中进行

lcjppplll · 发表于 2012-8-9 09:14:17

12fzj 发表于 2012-8-9 09:05 static/image/common/back.gif
/ {7 g3 Q, q( s; A) c; Q" D1 ~. D7 |所谓的打包，个人理解就是，把装配体和组成装配体的所有零件全部另存到你需要的地方。
# V: b* X2 e! T( e! y9 Y+ L打包后，你再调用 ...

这个方法对于复杂装配体的工程图也试用么？？比如旧项目中有一复杂装配体工程图，新项目想图省事如何做到借鉴它并且不改动旧图纸

hongwei_1987jp · 发表于 2012-8-9 11:57:33

lcjppplll 发表于 2012-8-9 08:55 static/image/common/back.gif
Q* g# P/ V3 I+ M; l整个设备重新打包或利用以前的零件做配置？？？您能说具体一些么？7 Q' \( b S1 _( I: d4 q( j; M
这样做，是不是就能做到，新项目中的 ...

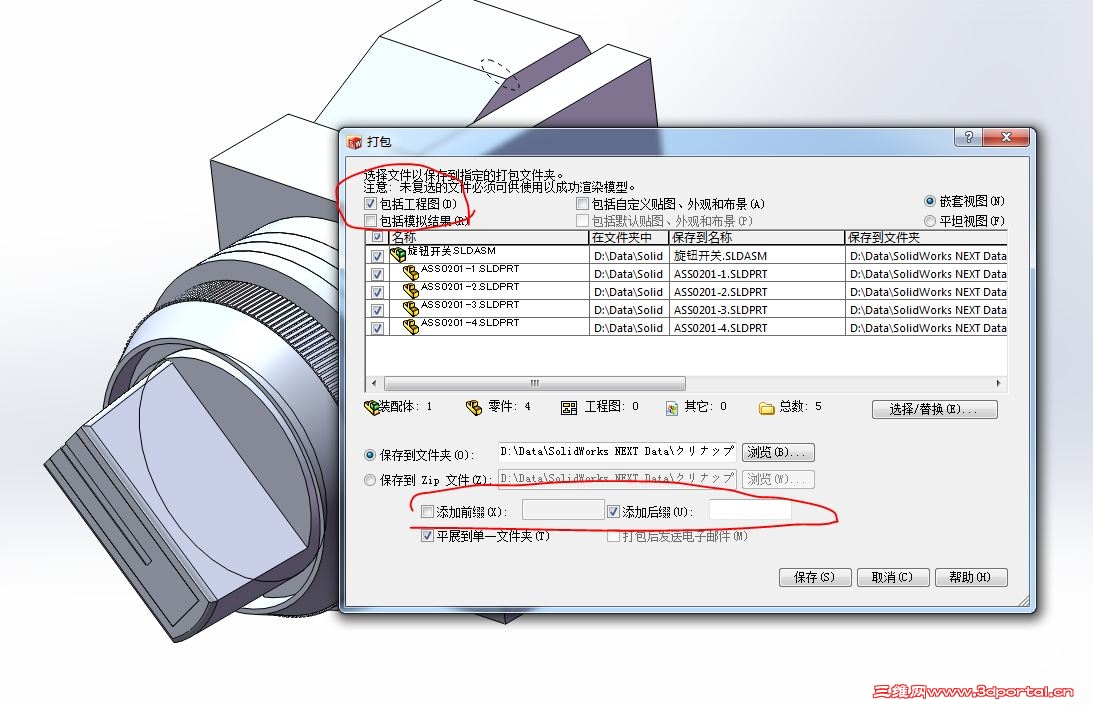

点击文件，里面有*打包*，可以保存所有的相关的，到另外的一个文件夹，添加前缀或后缀，与以前的区别开来


huodeidei · 发表于 2012-8-9 14:53:12

建议使用图号

lcjppplll · 发表于 2012-8-9 16:06:09

hongwei_1987jp 发表于 2012-8-9 11:57 static/image/common/back.gif* i! ?. Y& Y% j$ @4 F- c1 K
点击文件，里面有*打包*，可以保存所有的相关的，到另外的一个文件夹，添加前缀或后缀，与以前的区别开来 ...

谢谢，受益匪浅

flyingtank · 发表于 2012-8-11 15:47:19

提示: 作者被禁止或删除内容自动屏蔽

luyiyi · 发表于 2012-8-11 16:21:16

呵呵,学习.用打包不错

啥都没准 · 发表于 2012-8-11 21:16:50

用配置比较好吧，相似零部件的工程图都可以直接添加……

hustztl · 发表于 2012-8-11 22:16:33

就是打包命令,受教了

jie7788 · 发表于 2012-8-12 09:27:59

受教了 ~~

lyczjs · 发表于 2012-8-12 09:46:25

学习了，我们设计一个产品需要做十多个版本，每次都是打包后再起名

SW0605 · 发表于 2012-8-18 14:09:00

不错，打包加后缀……使用中
