[已解决] CAD画面问题请教

[复制链接]
发表于 2012-8-6 13:39:32 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 唐昕晨 于 2012-8-7 08:48 编辑
/ B4 l8 M' c, e4 x' A& h+ N; ]7 y0 g4 F2 l
CAD画法请教,这样的十字光标是怎么设置的?
  m4 R5 `+ }1 w" H9 f5 U6 m1 g$ x还有那个3D图面怎么生成.请指教.TKS! 4 f- @! g3 l. K& J; h4 S
图纸在见下面. , x5 f  y& Y% p! |* n& ]
http://dl.zhishi.sina.com.cn/upload/59/52/14/1361595214.1900327924.jpg& I4 g% R, F) q  ?8 ]) \& O! G
发表于 2012-8-6 14:58:15 | 显示全部楼层 来自: 中国天津
这个到三维里面画吧~1 x8 @) h& C# W, T! k
不过还是有难度的
发表于 2012-8-6 15:10:44 | 显示全部楼层 来自: 中国辽宁
一.关于光标:系统变量"SNAPSTYL"=1;"SNAPANG"=60! ?3 `! V4 J* B; A
二.关于3D图,方法主要有三种:- \$ A7 k1 E7 O) X' t5 Y7 M
1.绘制轴测图;
( T3 {% k4 T5 ]+ A% Y% N. m2.三维建模,然后在图纸空间的视口中使用"设置轮廓"(solprof)命令生成二维图;
! g! z0 e% j! Q" O+ w8 _3.在2012或2013版本,三维建模后使用"工程视图"功能生成二维图.

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 应助

查看全部评分

发表于 2012-8-15 09:23:14 | 显示全部楼层 来自: 中国山东青岛
进入三维空间,十字光标就是这样5 O8 W. R# V' r- Q2 N0 m

评分

参与人数 1三维币 +50 收起 理由
woaishuijia + 50 技术讨论

查看全部评分

发表于 2012-8-15 09:27:54 | 显示全部楼层 来自: 中国山东青岛

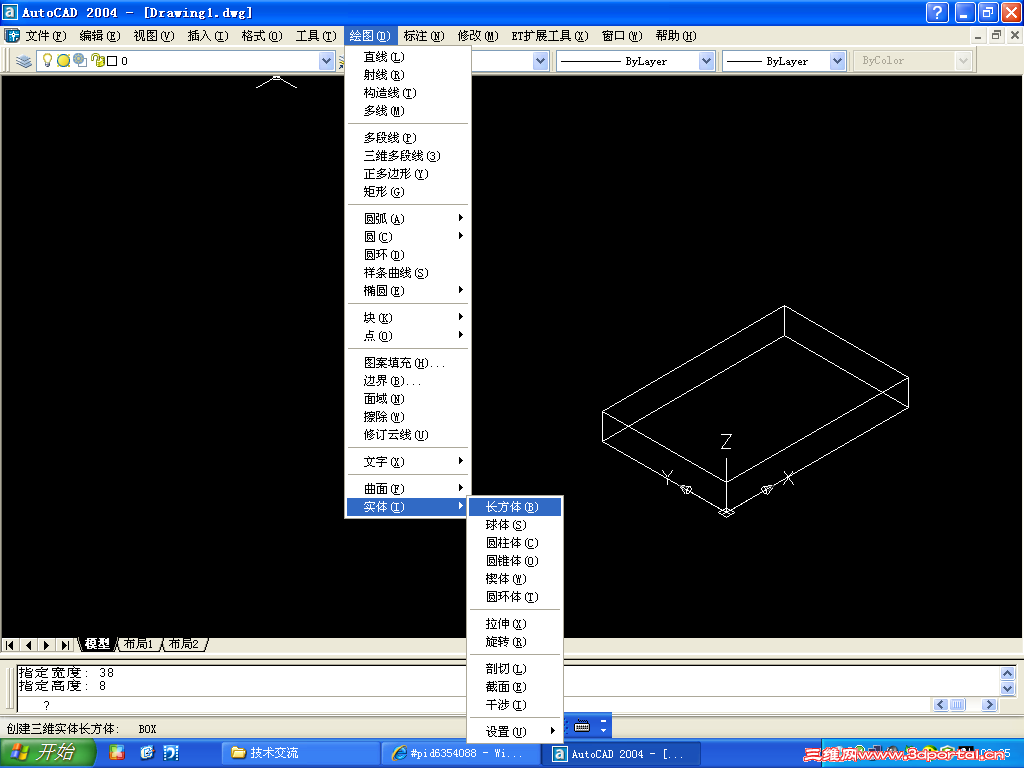

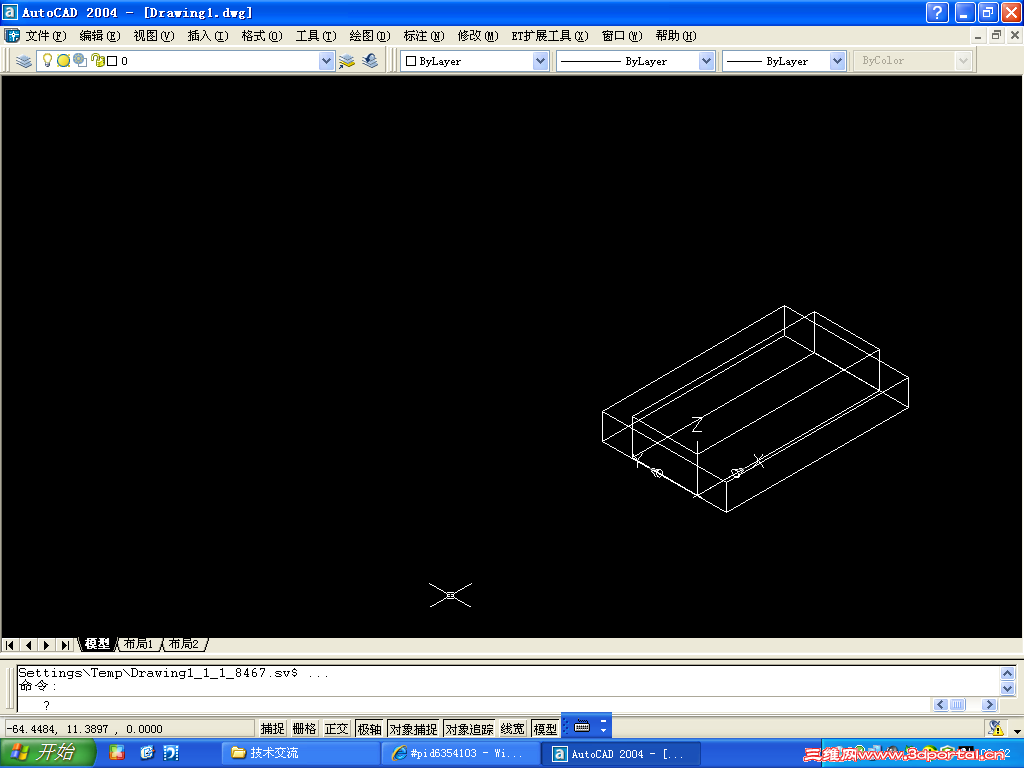

用这个命令,按提示画出长方体* f; K) T9 W- W
发表于 2012-8-15 09:34:25 | 显示全部楼层 来自: 中国山东青岛
还用上一个命令,再画一个11高的长方体* e- C" E9 t+ P/ h& N& F6 j1 ~7 t
发表于 2012-8-15 09:42:52 | 显示全部楼层 来自: 中国山东青岛

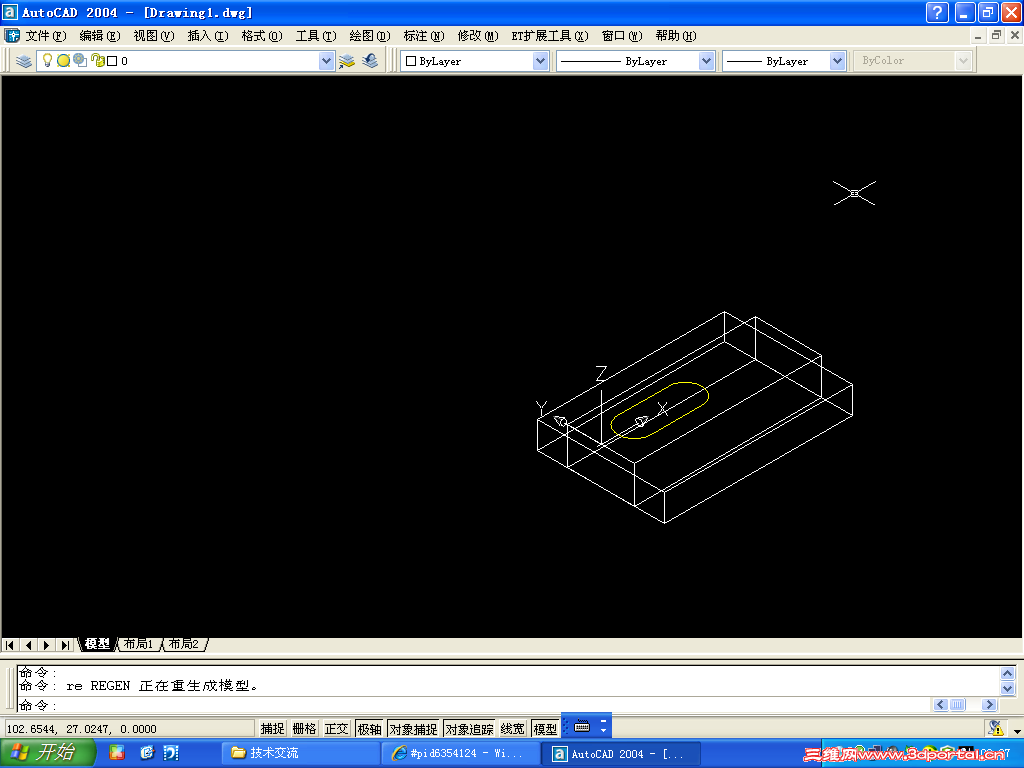

在第二个长方体顶面,画出长孔图形,并做成面域' q- w2 Q. K' S
发表于 2012-8-15 09:47:02 | 显示全部楼层 来自: 中国山东青岛

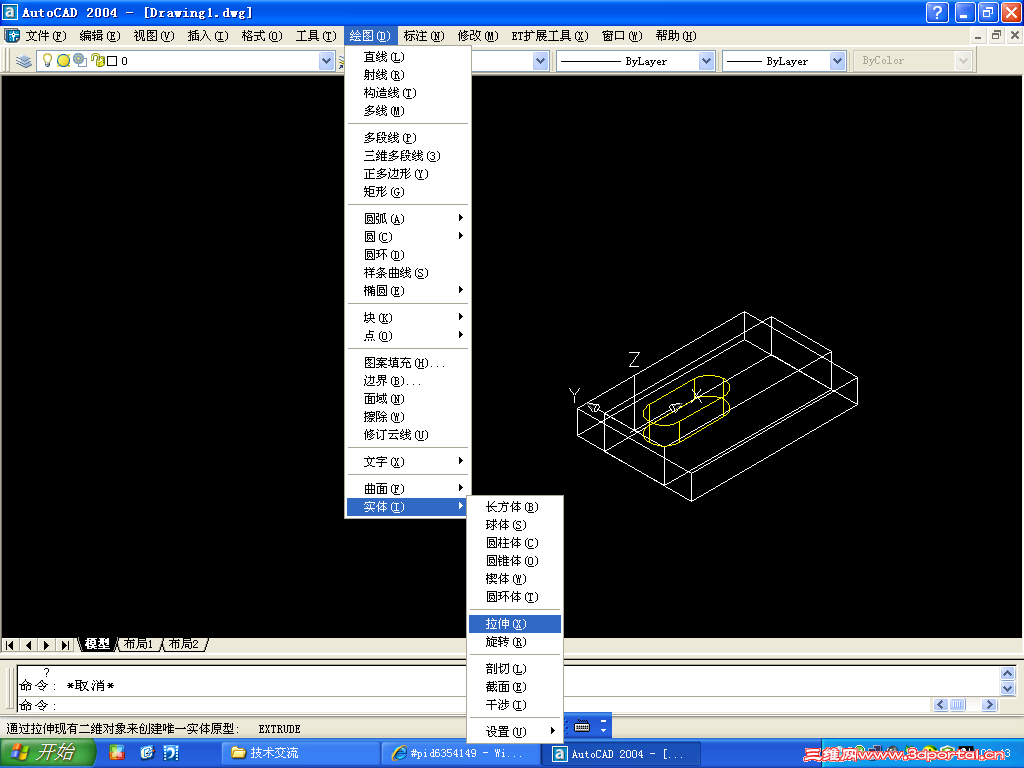

用这个命令,按提示将面域向下拉伸6
( p) A3 z5 L3 n- ]# b$ ? 5.PNG
发表于 2012-8-15 09:47:29 | 显示全部楼层 来自: 中国江西鹰潭
woaishuijia 发表于 2012-8-6 15:10 static/image/common/back.gif" s- l6 W" ]6 i/ g3 s* D6 _
一.关于光标:系统变量"SNAPSTYL"=1;"SNAPANG"=60: T9 K! x) _/ c2 H
二.关于3D图,方法主要有三种:
% v3 g6 m2 ]) C* d" u2 o1.绘制轴测图;
6 x5 p- G- r: |0 G* V
这个要学习下,solprof是哪个版本才有的。
发表于 2012-8-15 09:53:29 | 显示全部楼层 来自: 中国山东青岛

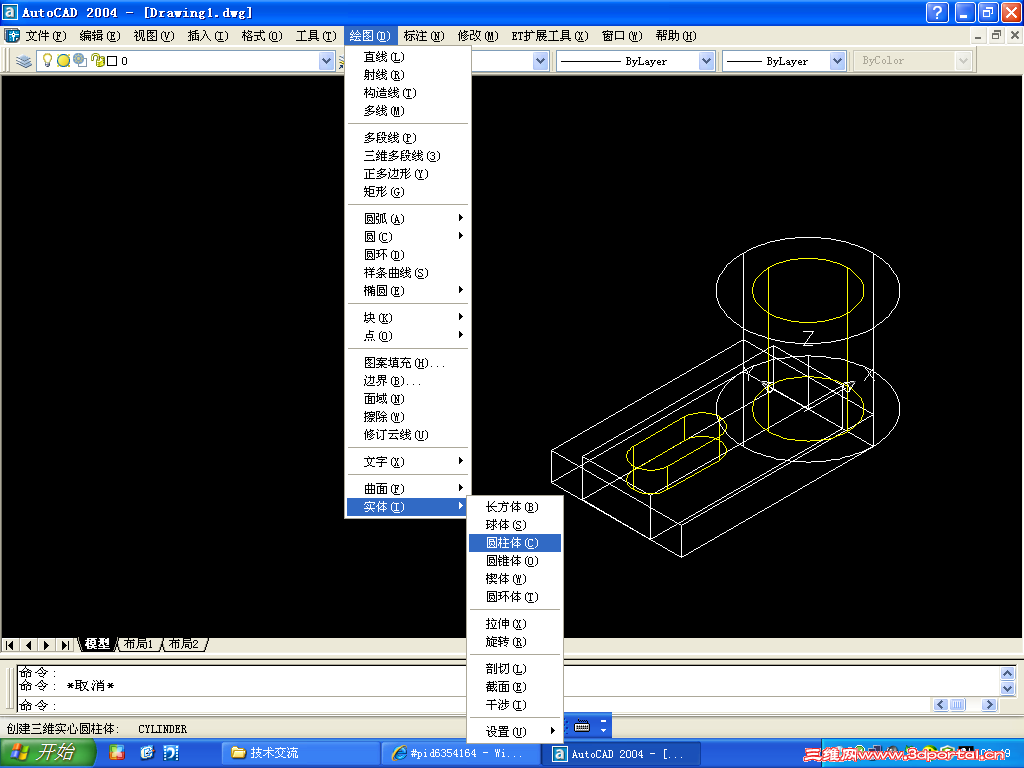

用这个命令,以长方体端部的中间底部为圆心画出两个圆柱体8 N& M9 G) y  M$ K  a$ s
发表于 2012-8-15 09:57:44 | 显示全部楼层 来自: 中国山东青岛

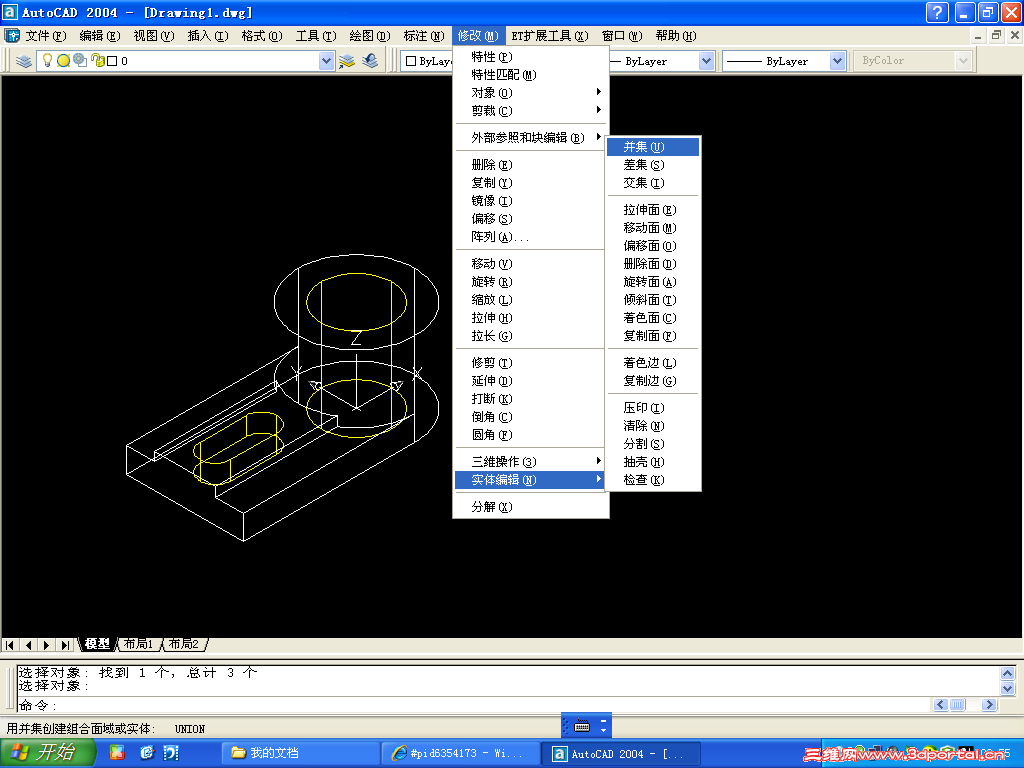

用这个命令,将白色部分实体合并在一起。
$ v* a& ]) P4 b, y8 [ 7.PNG
发表于 2012-8-15 10:01:25 | 显示全部楼层 来自: 中国山东青岛

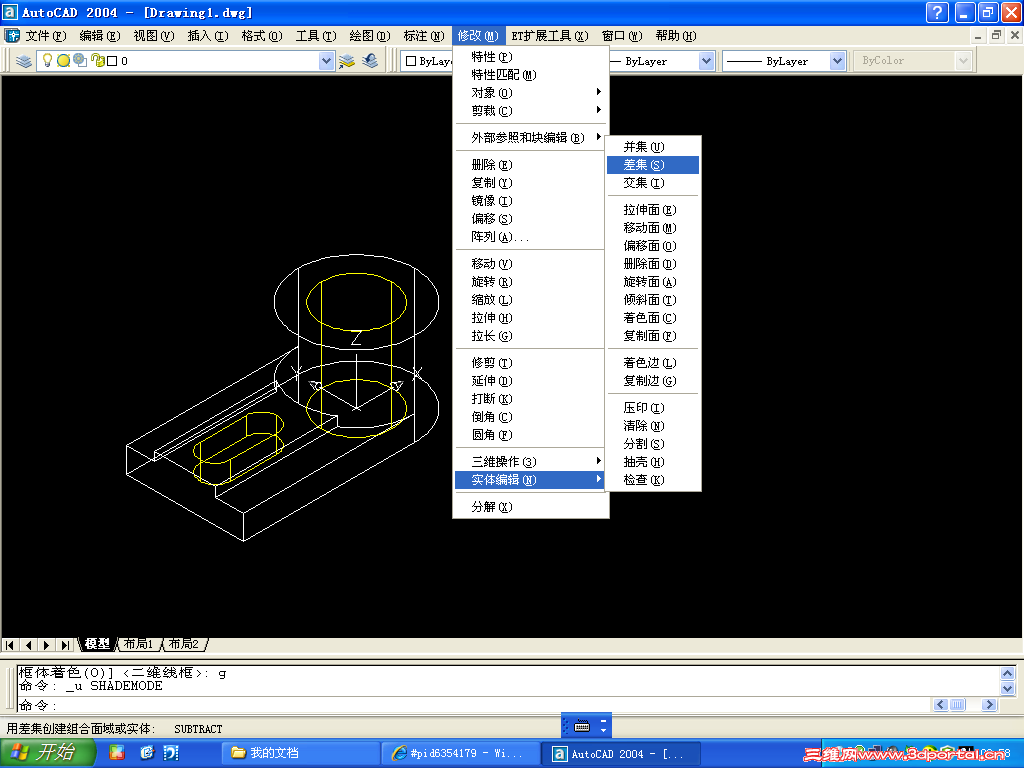

再用这个命令,从中减去黄色部分。# q3 C% ~% w- J5 B2 M" [
发表于 2012-8-15 10:05:11 | 显示全部楼层 来自: 中国山东青岛

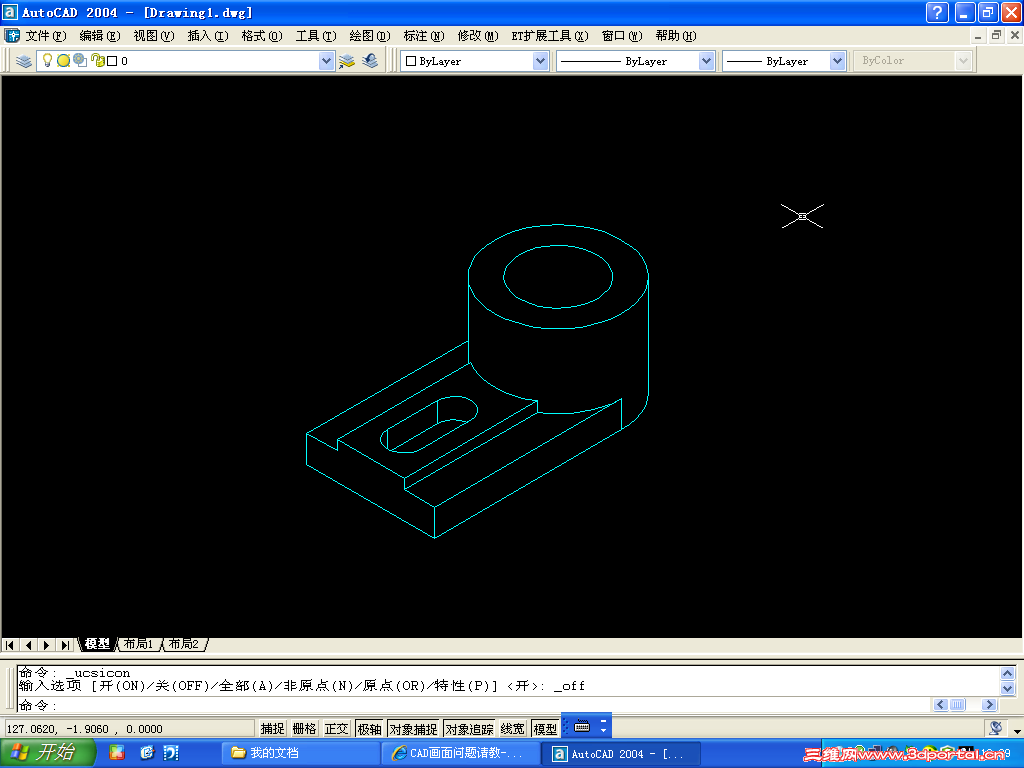

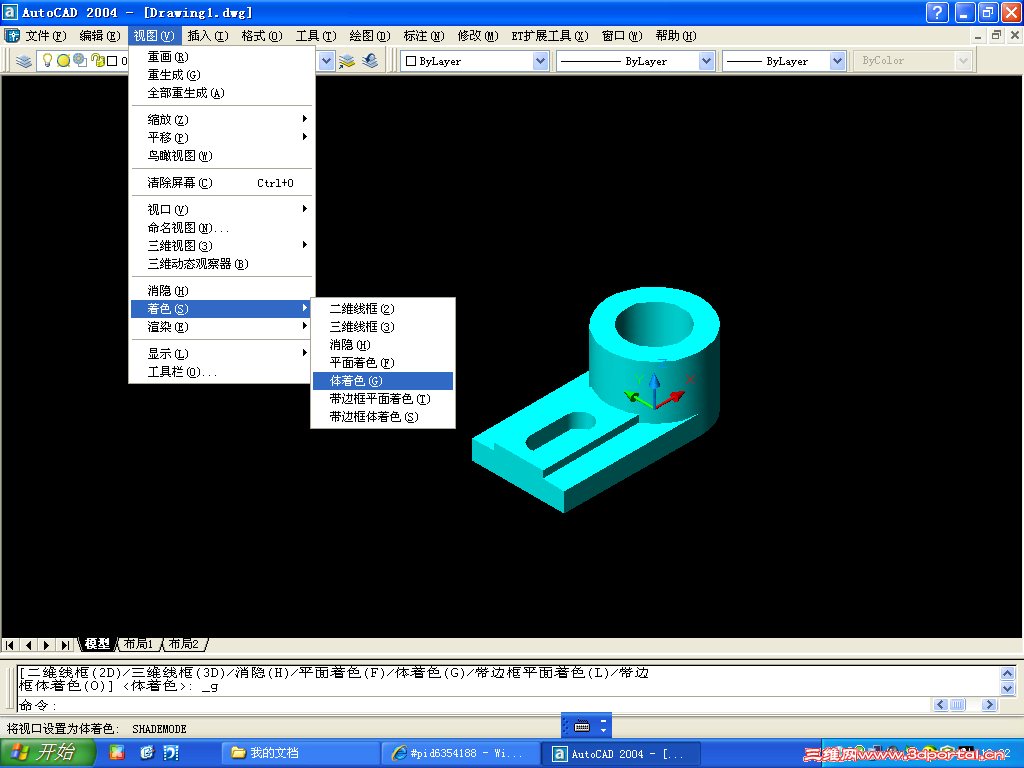

变换一下颜色,用这个命名着色看看效果。5 S# i: W5 c4 D$ P) R( g! U
发表于 2012-8-15 10:25:34 | 显示全部楼层 来自: 加拿大
其实在切换到ISOmetric视图时,有三个坐标轴指标,在原始图中,可 能还有一个白色的轴指针,可能颜色接近显示不出来吧。
发表于 2012-8-15 10:33:15 | 显示全部楼层 来自: 中国山东青岛

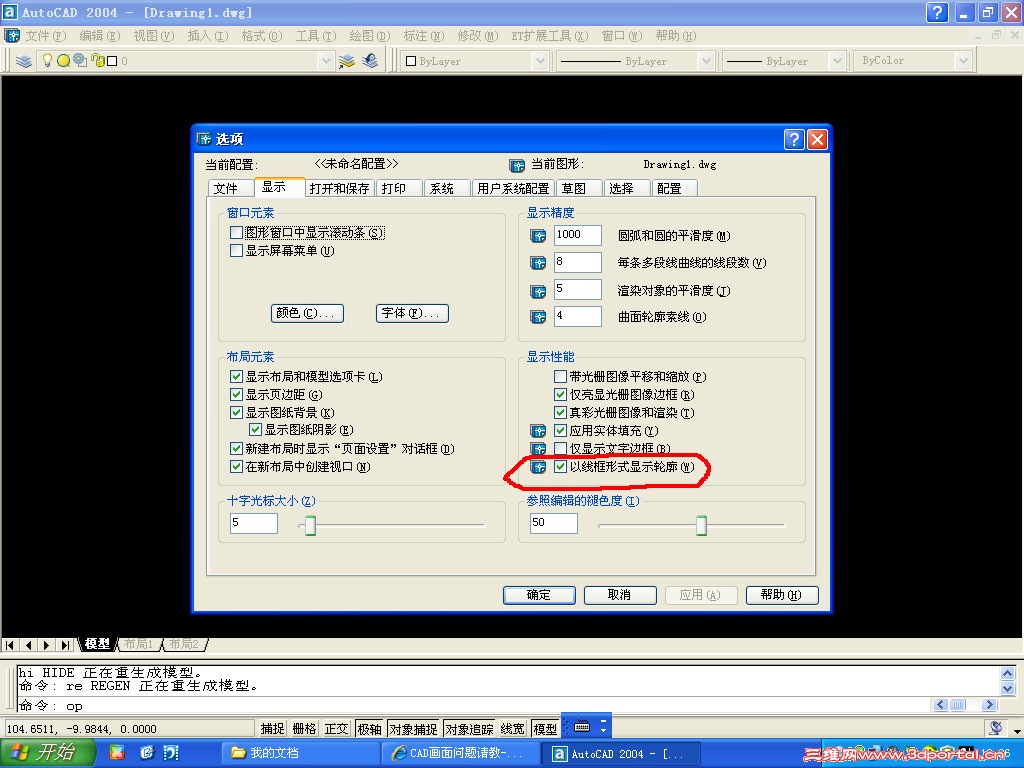

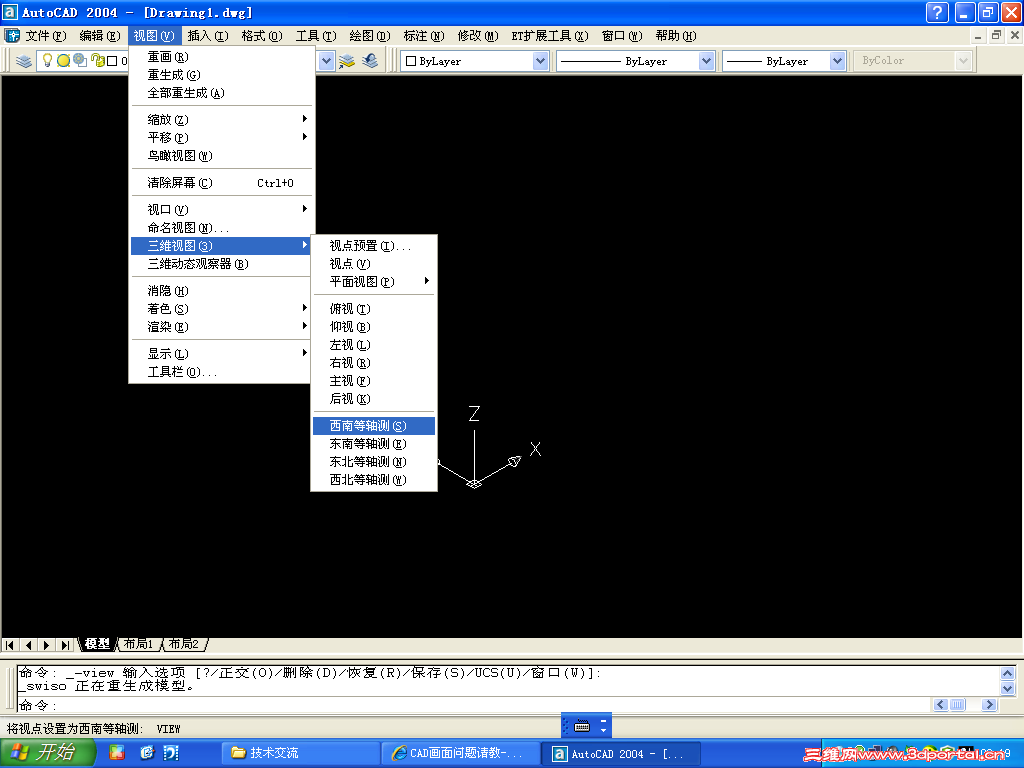

在菜单工具/选项的显示选项卡中勾选该项
1 g7 @/ U. I0 D- U4 R 1.PNG 4 }$ W! p2 D% `( D) b; \, ?
发表于 2012-8-15 10:36:30 | 显示全部楼层 来自: 中国山东青岛
用消隐命令HI 看看线框效果
7 t5 C! J$ M8 c 2.PNG
/ Q/ E0 _3 W0 ?. s
发表于 2012-8-15 10:46:07 | 显示全部楼层 来自: 中国山东青岛

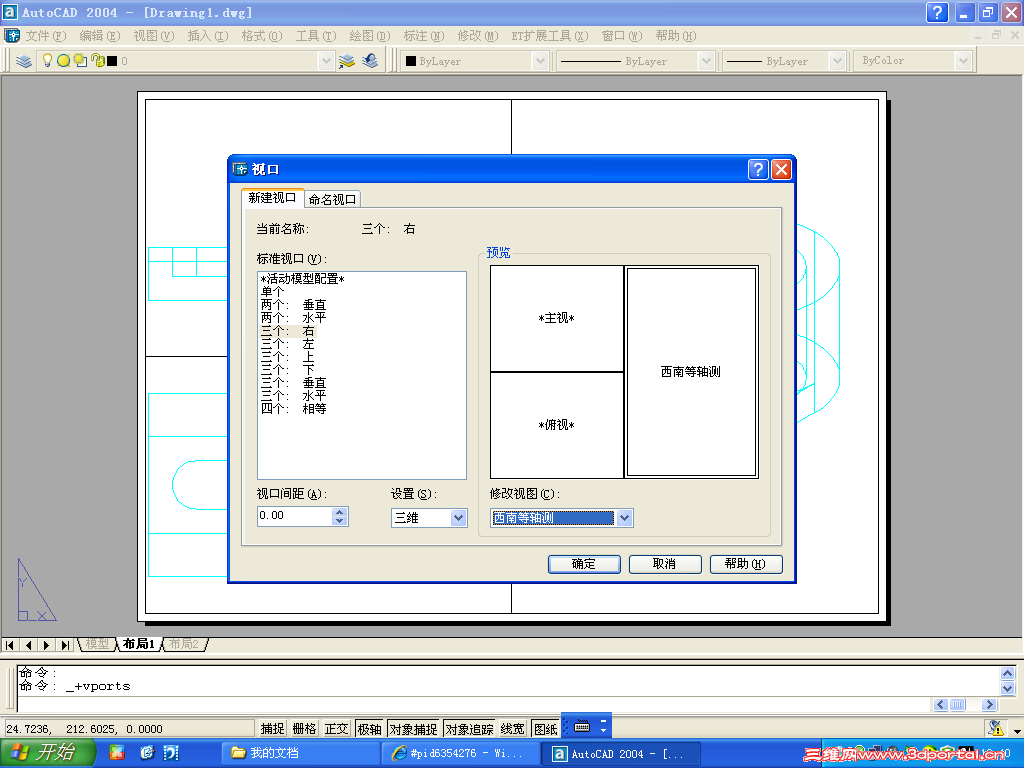

打开布局,删除原显视口,点击菜单视图/视口/新建视口,在视口对话框中选择视口分布6 X" l- O- U: v6 l0 z5 g# g
5 n4 F' P- K. {/ Y
发表于 2012-8-15 10:54:13 | 显示全部楼层 来自: 中国山东青岛

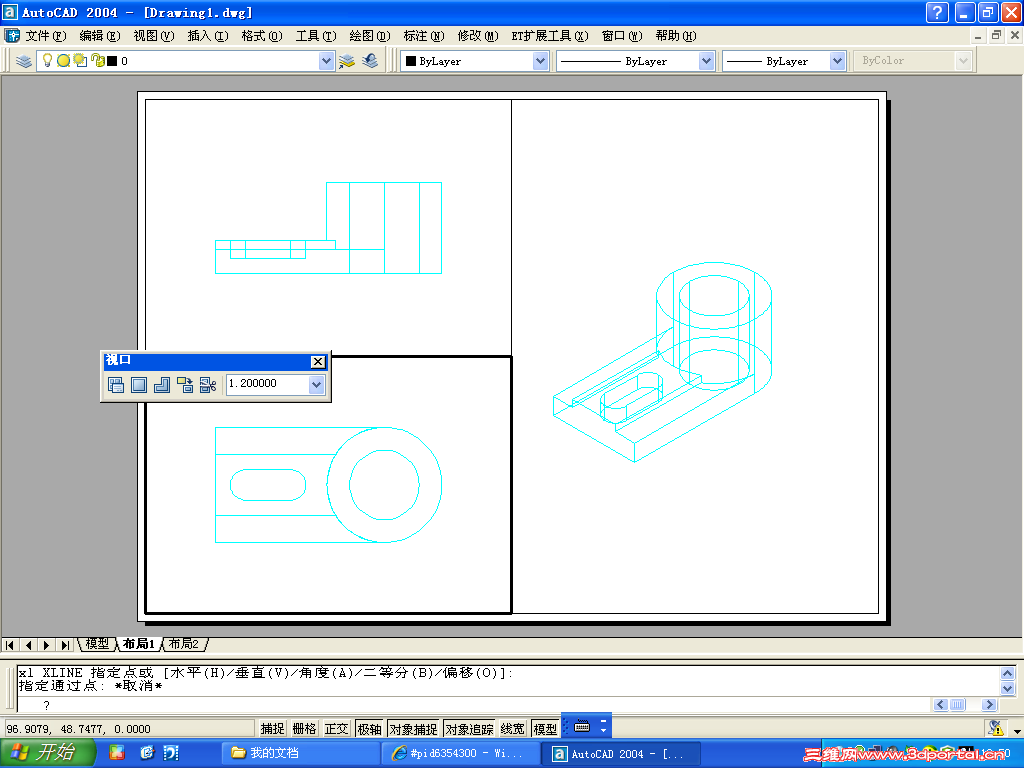

将视口比例设成1.2(非标准,仅为好看)
- d$ i" Q8 e3 K) X8 ^0 s 4.PNG
发表于 2012-8-15 10:58:57 | 显示全部楼层 来自: 中国山东青岛

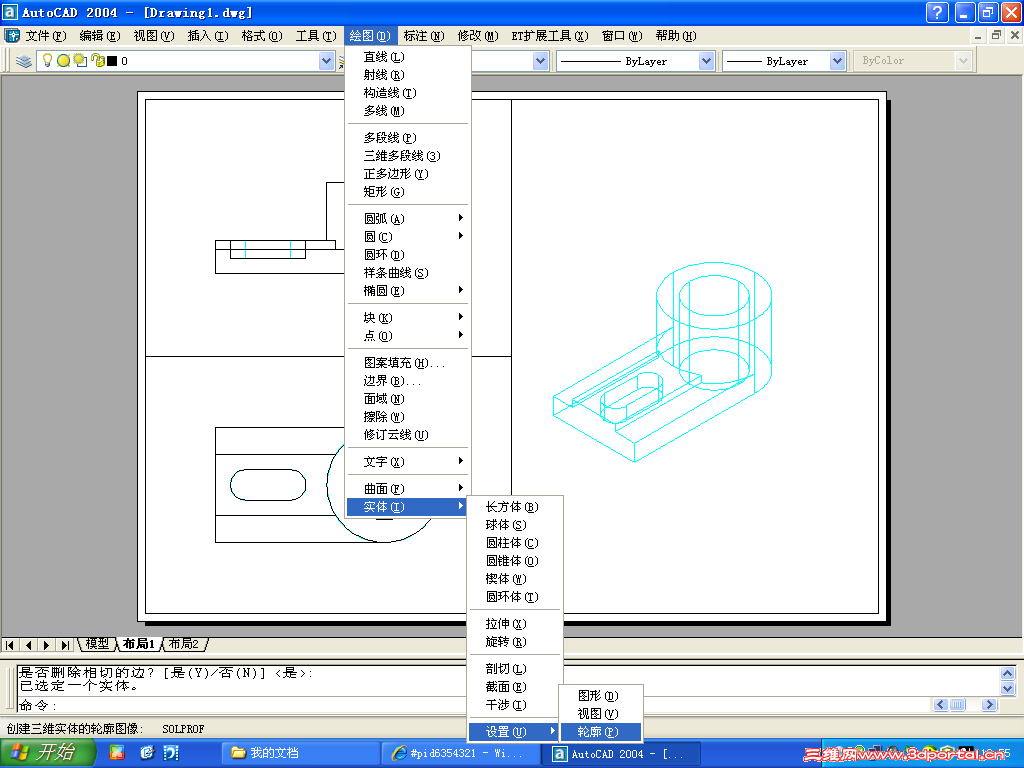

用这个命令,按提示(一般直接回车即可)将主视图和俯视图转换成平面图
% q  W' a- }6 ^  q0 k 5.PNG
发表于 2012-8-15 11:04:54 | 显示全部楼层 来自: 中国山东青岛

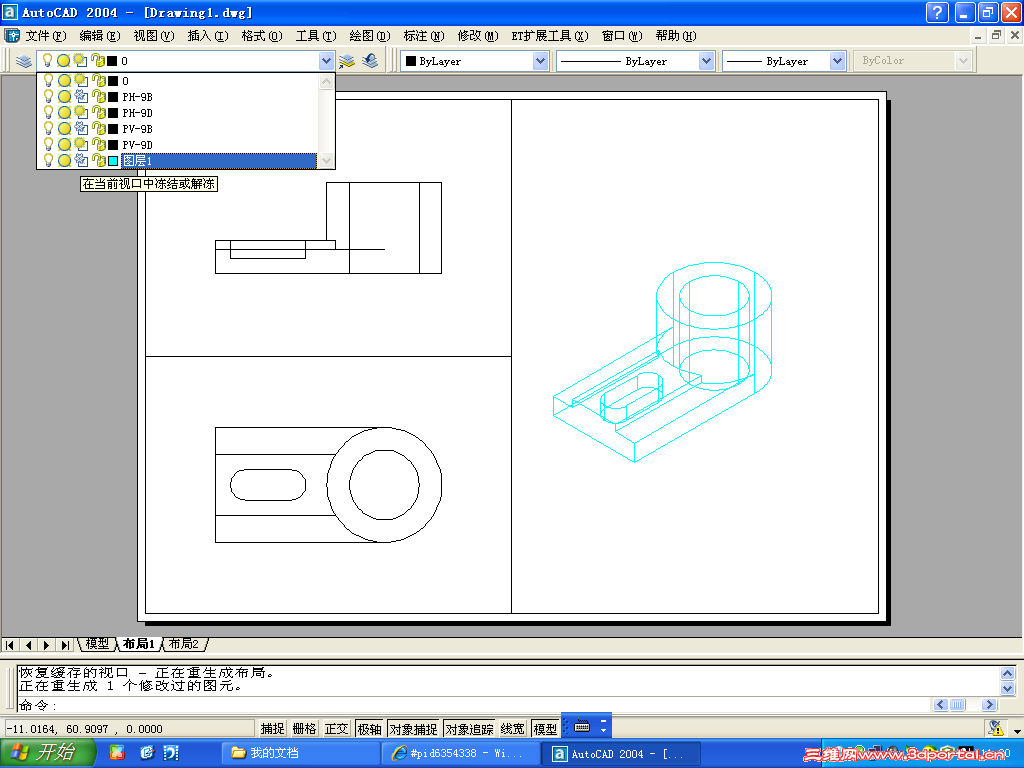

激活一个视口,在当前视口中冻结三维图层2 R7 y+ z, R. ]1 \0 G
发表于 2012-8-15 11:08:33 | 显示全部楼层 来自: 中国山东青岛

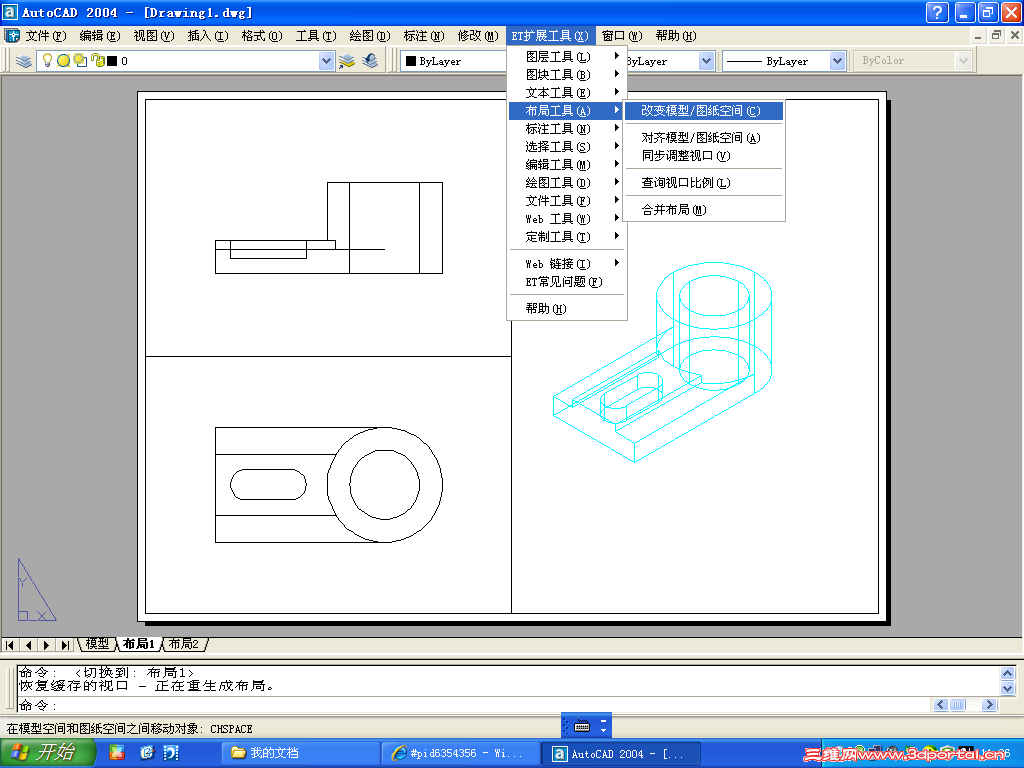

激活一个视口,用这个命令将平面图转到图纸空间' b  Q4 U! {% A3 I
发表于 2012-8-15 11:15:24 | 显示全部楼层 来自: 中国山东青岛

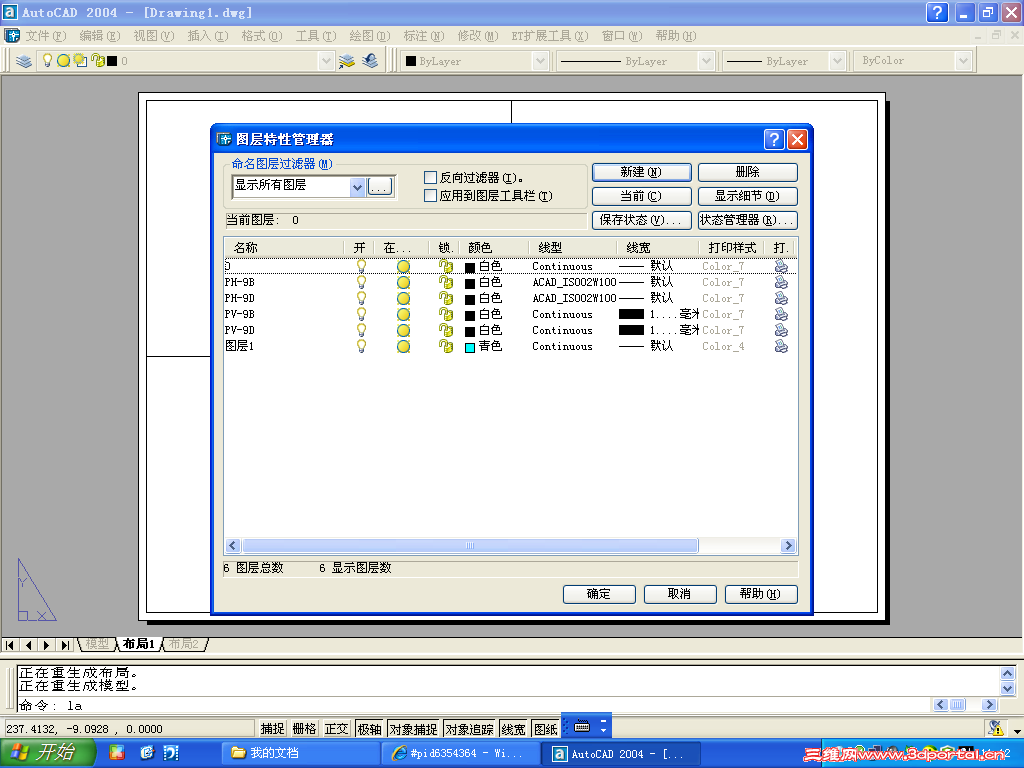

设置线形、线宽,修改一下虚线的线形比例% F$ V2 `4 j. O6 I( R9 ~# H
8.PNG " z8 o& r3 H' t2 J5 U
( H# N( {1 M4 c/ @
发表于 2012-8-15 11:18:54 | 显示全部楼层 来自: 中国山东青岛

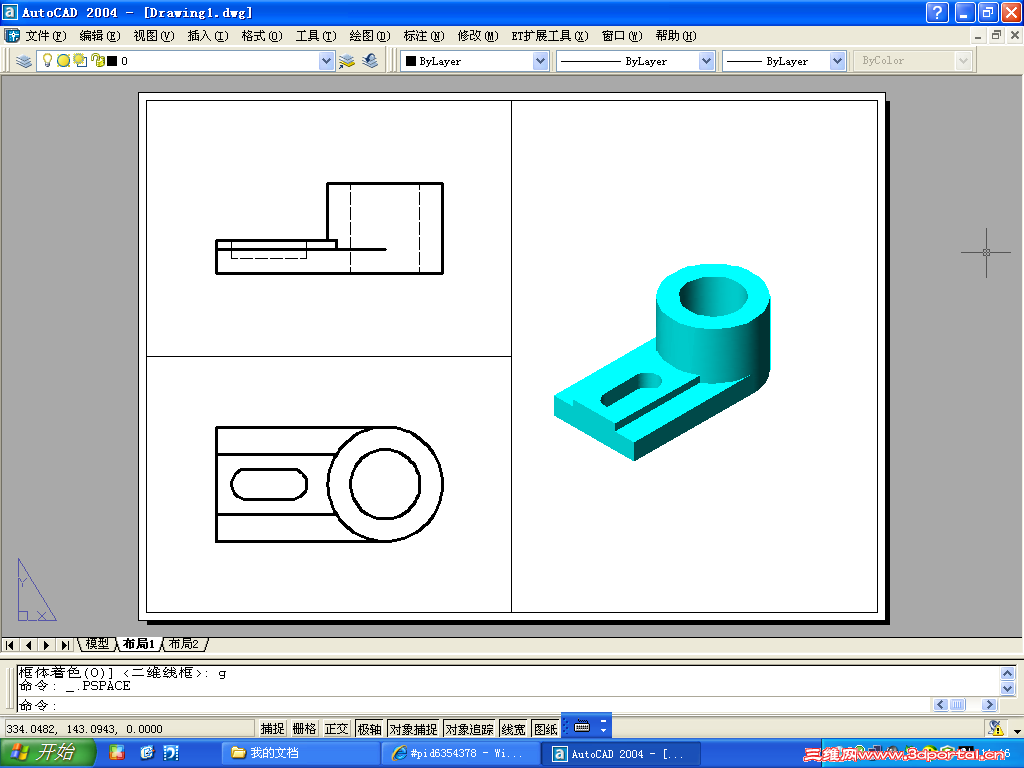

激活三维视口,着色三维实体,样式如下6 I3 o4 r3 S# }1 A% i0 z
发表于 2012-8-15 11:30:09 | 显示全部楼层 来自: 中国山东青岛

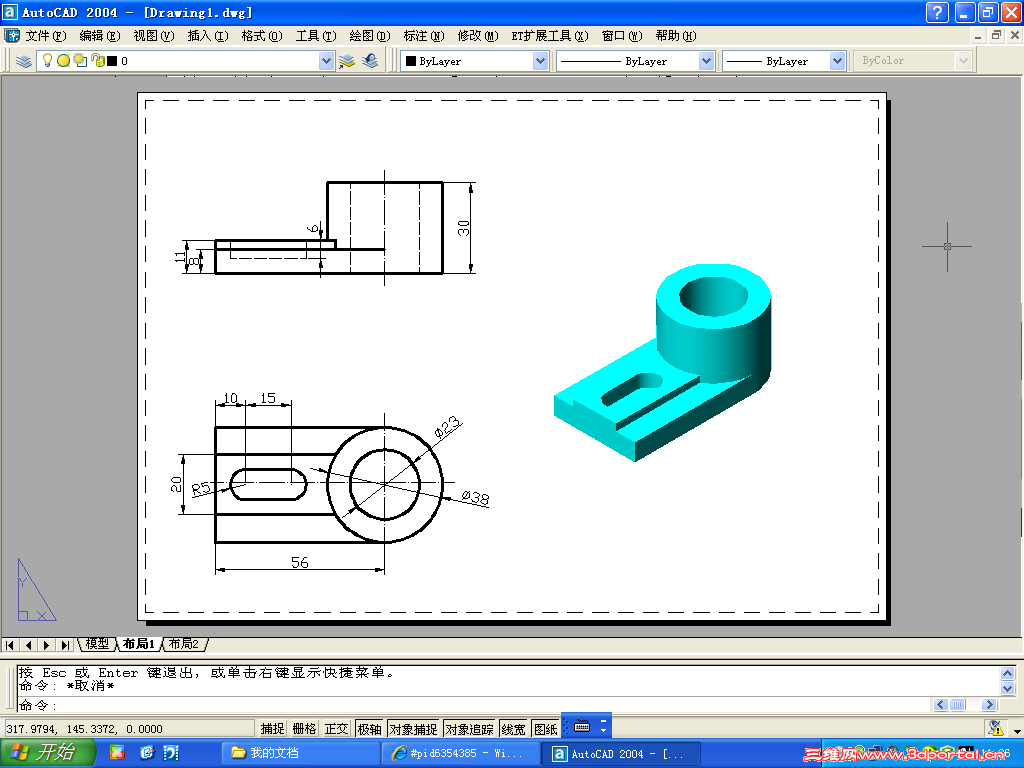

修改标注比例因子为1/1.2,标注尺寸,并补画中心线,关闭视口线图层。
8 y3 v" a; E5 Y 10.PNG
发表于 2012-8-15 11:33:39 | 显示全部楼层 来自: 中国山东青岛
也可以改变颜色,看三维图的消隐效果
7 Q, [! H/ O4 L' ` 11.PNG
