　　目前大多数CAD软件都是只提供了基本的绘图、编辑功能，对于用户急需的符号库、图库等缺少开发。在浩辰软件从CAD2010版本推出机械专业软件，就附带了超级符号库、参数化零件设计等图库，符号库就属于浩辰机械三大图库中最有“灵气”的一个图库，如图所示。
* w1 {! c7 [% L2 g

　　

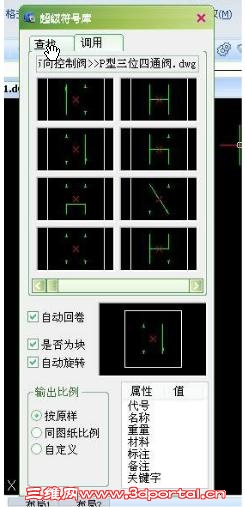

) e! [1 x5 @0 g  [9 e+ s　　图库包括符号查找和符号调用两大块。为了使界面尽可能小，采用两页分别管理。符号查找实现对库中符号图形文件的查找，符号库分类结构树的浏览。在浏览目录结构时，界面(A)右下部分实时显示该节点下符号的图象，双击此图像就会打开该文件并可进行浏览等操作。双击某一符号的节点后，自动切换到符号调用界面。

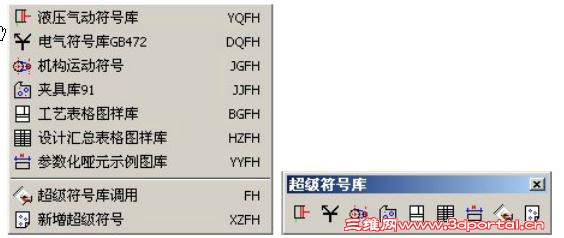

　　符号调用实现对符号图形的显示和拖动插入。如图是浩辰机械中符号调用的菜单和工具条，
　　
. l5 x+ W8 _8 T( z9 R) M2 i" G　　从菜单或工具条中选择要调用的符号库，出现上图的界面。通过点取“调用”，或者双击要调用的符号的节点，可以在(a)、(b) 对话框来回切换。选择好合适的输出比例，将鼠标指向要调用的符号节点或图片后按下鼠标左键，出现一握紧的手形光标及一矩形虚框后，按下左键不放，直至拖动到图形区后松开。
　　出现提示：目标位置
　　输入：输入零件的定位点
　　出现提示：指定旋转角度或[参照(R)]:
1 \% d6 G$ l# V+ e: V　　输入：然后输入角度值或输入R进行参照角度设置或输入第二个点用以确定零件旋转方向。这里直接输入角度0，或点取“ESC”键
% I% {. E- V( i- W9 \" A0 L　　结果：符号图形插入到指定位置。
; c" E1 V5 q2 r5 T& d% A( S7 E! Q　　插入一个符号后，可按鼠标右键连续插入同一符号，并具有相同的比例。如果需要改动比例，必须重新设置比例，再进行拖动插入。超级符号库功能不仅容纳了很多电子元件，液压等常用符号还加入了工艺表格，图形入库等功能，为客户提供了非常实用的操作方法。
