Solid Edge ST4环形板孔阵列

大有茗堂 · 发表于 2012-7-8 22:27:12

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由大有茗堂于 2012-7-9 08:02 编辑

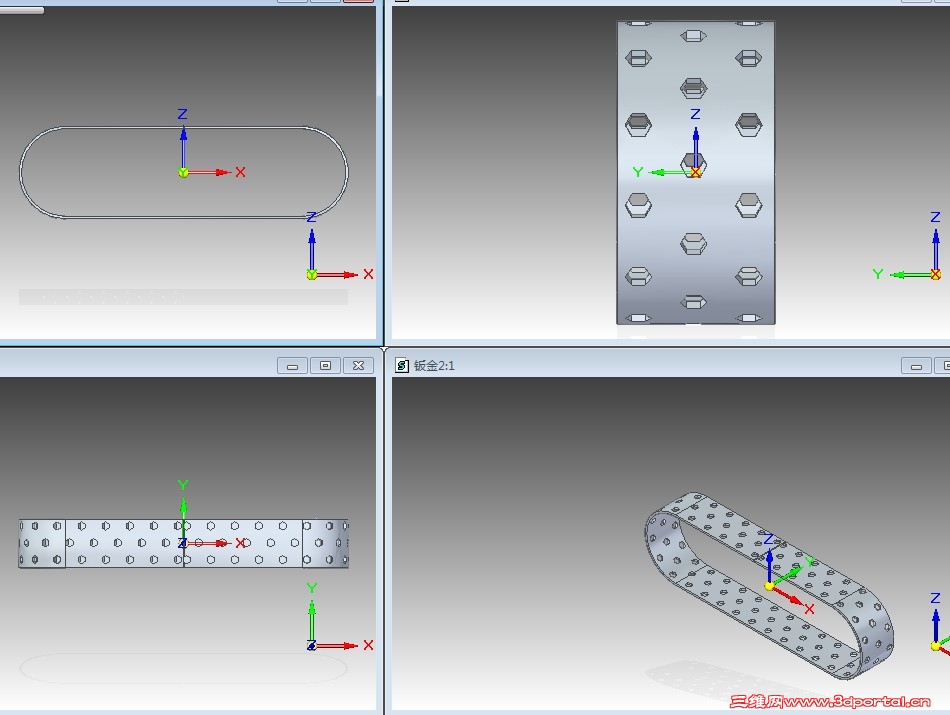

Solid Edge ST4环形板孔阵列

有朋友问这类钣金件如何打孔及阵列，录视频演示一下。

在Solid Edge钣金中，可以把变成型的特征展平，然后添加孔特征，再阵列，再弯回去就行了。


大有茗堂 · 发表于 2012-7-9 08:03:39

上传视频附件1-2

大有茗堂 · 发表于 2012-7-9 08:04:46

上传视频附件3-4

大有茗堂 · 发表于 2012-7-9 08:06:03

上传视频附件5-6

大有茗堂 · 发表于 2012-7-9 08:06:37

上传视频附件7

大有茗堂 · 发表于 2012-7-9 08:23:22

补上ST4版源文件。

鹰之杰 · 发表于 2012-12-5 13:47:46

应该怎么用呀，我是新手！

大有茗堂 · 发表于 2012-12-15 21:55:18

鹰之杰发表于 2012-12-5 13:47 static/image/common/back.gif
# F U# `4 @4 @, z( m应该怎么用呀，我是新手！

下附件看视频不就明白了。
