[已解决] CAD标注字体大小(6楼、11楼有经典解答,欢迎参考学习,谢谢。)

[复制链接]
发表于 2012-7-7 07:29:51 | 显示全部楼层 |阅读模式 来自: 中国福建莆田

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 eric-xm 于 2012-7-8 08:45 编辑 ' Z- k- [6 q$ t1 V3 B

7 o2 z4 B, y2 M5 f请教各位坛友:% T& C! w2 p1 O
       cad中图是1:1绘制的,图框就根据图的大小实时缩放,那标注的字体大小、箭头大小等等,都是如何确定的?+ l. |( G# u8 a. }9 D! j
       可以使整体效果更协调美观。各位坛友是否有各自的经验值?欢迎交流。; _/ R" M2 j; w; a2 i3 i3 \
       目前我们的标注的字体高度为图框高度的1%——1.5%。. z% T) |8 g1 h) M& f
       查过手册没看到这部分的详细说明。' a5 m0 b& t  S$ Q! Q' q$ l

; g$ [) s9 b5 w$ X" I0 _' ?0 e. P  Z/ a
-------------------------------------------------------
9 M7 J6 i! c; {! t# p6楼、11楼有经典解答,欢迎参考学习,谢谢。
发表于 2012-7-7 10:47:47 | 显示全部楼层 来自: 中国广东肇庆
按国标,打印出的字高都一样
 楼主| 发表于 2012-7-7 11:08:16 | 显示全部楼层 来自: 中国福建莆田
未济 发表于 2012-7-7 10:47 static/image/common/back.gif$ [( L! L) o0 E  J3 }
按国标,打印出的字高都一样

3 f- i) j6 o0 ^3 n3 V0 s3 i) ?+ f不是很明白,请赐教,谢谢。CAD里面,图框是随零件大小缩放的,标注文字大小也是随之大小缩放的。那如何确定这文字得缩放到多大呢?
发表于 2012-7-7 17:08:59 | 显示全部楼层 来自: 中国辽宁
cad中图是1:1绘制的,图框就根据图的大小实时缩放

; K8 Q- p# \- R8 b不要缩放图框.' _) v- }+ P" ]7 T% @: m6 q
正确的做法是:在模型空间按1:1比例绘图,切换到布局(图纸空间),按1:1的打印比例设置布局,按1:1比例插入图框,在布局中插入视口并调整其为合适的比例和合适的位置,锁定视口后标注.
+ }% }- E5 a6 ], X; i5 j' |
 楼主| 发表于 2012-7-7 17:14:23 | 显示全部楼层 来自: 中国福建莆田
woaishuijia 发表于 2012-7-7 17:08 static/image/common/back.gif
7 E$ r* }( U- \# O( E5 l# X不要缩放图框.
- E* R/ r4 ~. ]& o- a. F) Q正确的做法是:在模型空间按1:1比例绘图,切换到布局(图纸空间),按1:1的打印比例设置布局,按 ...
8 z) p+ K% B, C- y/ n, p
版主说的是很对。谢谢。
: Q5 I6 F) |+ W/ R但我们还是比较习惯在模型里面出图啊,看图比较方便。1 k% r' `; ?: @- s4 _5 G' C2 u
在模型里面看图的时候就直接有图框、尺寸数据等等了。
发表于 2012-7-7 17:37:08 | 显示全部楼层 来自: 中国广东广州
第一次听说标注字体与图框高度有关,这应该是不对的  U, }1 W9 H* [! x# E# y0 Y$ i1 O
通常标注样式做个1:1比例的,所有的设置都设置好,通常文字的高度是3、3.5都有用,调整好箭头大小,是否需要设起点偏移根据自己习惯,线型颜色文字等等,关键这个1:1设好。根据图纸比例新建比例样式,其以1:1的样式为基础,其它什么都不要改动,只改动一个数值,那就是调整里面的“使用全局比例”,例如图纸比例1:2,全局比例就设成2,  1:3时,全局比例设成3,比例2:1时,全局比例设成0.5等等,换个说法你图框缩放几倍你把全局比例设成多少就OK

评分

参与人数 1三维币 +3 收起 理由
woaishuijia + 3 技术讨论

查看全部评分

发表于 2012-7-7 22:01:43 | 显示全部楼层 来自: 中国广东中山
看看机械制图吧
发表于 2012-7-7 22:53:23 | 显示全部楼层 来自: 中国辽宁葫芦岛
本帖最后由 woaishuijia 于 2012-7-7 23:01 编辑 % D5 j. L( U  B+ K2 d! ^, L" K
eric-xm 发表于 2012-7-7 17:14 http://www.3dportal.cn/discuz/static/image/common/back.gif
* t& S) H8 N0 Z) d/ l. g0 W" K/ J, _但我们还是比较习惯在模型里面出图啊,看图比较方便。
& @) G5 r/ z- p% C- K5 Y; I3 G
这不是个好习惯.没有人规定你必须在模型空间看图(除非你还在用R14).6 E. c+ C" c/ e: ^  p
当你学会用布局空间出图后,会发现更方便.
 楼主| 发表于 2012-7-7 22:56:29 | 显示全部楼层 来自: 中国福建莆田
hc_yml 发表于 2012-7-7 17:37 static/image/common/back.gif) I4 s. z6 a; x$ V
第一次听说标注字体与图框高度有关,这应该是不对的
. z" @! C2 U5 M2 t: q; s通常标注样式做个1:1比例的,所有的设置都设置好,通常 ...
& W- K% C$ h4 T! D: T2 s
非常感谢您的解答。原来标注样式里的“全局比例”是这样使用的。学习了。多谢多谢。
 楼主| 发表于 2012-7-7 22:59:48 | 显示全部楼层 来自: 中国福建莆田
woaishuijia 发表于 2012-7-7 22:53 static/image/common/back.gif( v; t" V4 q+ x. k
这不是个好习惯.没有人规定你看图必须在模型空间.
) @4 {4 }8 X5 |1 y) q$ u# |6 Q' I当你学会用布局空间出图后,会发现更方便.

. o8 d  [2 n* V" V* n4 j9 I. Q  N5 ?布局出图用过一段时间,出图起来确实非常之方便。尤其打印,更是噼里啪啦哗哗哗的出来。7 O3 r+ l: a/ {% f% v3 D  {
就是一个比较不方便,在模型里面看图,在模型里面画图、改图,还有在模型里面模拟配合关系的时候,由于没有尺寸,多有不便。不知版主是否有此体会?
发表于 2012-7-8 00:05:44 | 显示全部楼层 来自: 中国辽宁葫芦岛
本帖最后由 woaishuijia 于 2012-7-8 00:26 编辑 : C0 _$ i8 m% @9 H

, \$ h' b# R" U我设计的时候是把每个零件都做成"块",并在模型空间直接"装配"到一起组成"准装配图".& |0 `) D; W# N3 L( l) h+ E% k+ D
具体点说,当我在模型空间画某个零件时,是直接在"准装配图"的相应位置上画.画出第一条直线或圆后就选中它,用"block"命令做成块,再选择该块参照,用"在位编辑块"的方法参照其它零部件进一步完善该零件.基本完成后,再把这个零件的块参照复制到一个合适的位置供在图纸空间出图用.如果感觉某个件不太合适,还可以对该块做进一步的修改完善.由于"准装配图"上的该块参照与出图用的该块参照出于同一个块定义,所以它们是完全一致的.只要在"准装配图"上没有问题,出图就不会错.# |+ P/ b7 r6 ^* _- J5 l  U% ^* ?
所有的零件设计基本完成后,再把用所有零件的块参照堆砌起来的"准装配图"复制到合适的位置,把块参照炸开,修剪,删除或合并多余的线条,就成了真正的装配图和部装图.
; i# p* H! W% @8 j而那个用所有零件的块参照堆砌起来的"准装配图",之所以我把它称为"准装配图",就是因为它仅为设计过程所用,而不用于出图纸.与此相似的还有其它用于设计的临时图形也都留在模型空间,但并不用来出图.' p0 y9 {5 L' W+ o
当一个文档由几十上百个布局组成时,用"模型布局选项卡"查找某个图纸布局就显得很不方便了,这时我会使用超链接.即在模型空间选择该零件的块参照,"CTRL+K"调出超链接对话框,点"目标"按钮,再指定相应的布局即可.想查看某个零件的图纸时,只要在模型空间,按住"CTRL",鼠标左键点击该零件,即可切换到相应的布局;在"模型布局选项卡"上点开右键菜单,选择"激活模型选项卡"就可返回模型空间.
' e, S6 U# D' k$ h, @  ]- }" u" v与此相似,我在布局空间的装配图和部装图上也都会在引线标注和明细栏(属性块参照)上使用超链接,只要"CTRL+左键"就可快速打开该零件的图纸.
) {5 f' c0 o! S! U% q另外,我的"特性"管理器是始终打开着的,用它查看和修改图元属性是很方便的.& F6 Z5 g! c3 _+ ^7 A' k$ k
在下面的帖子里有我两张图片,分别是我的模型空间和图纸空间,谨供参考.6 E8 y0 w! j( G  T5 x
http://www.3dportal.cn/discuz/fo ... 8200&fromuid=161590

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 经验分享

查看全部评分

 楼主| 发表于 2012-7-8 08:34:45 | 显示全部楼层 来自: 中国福建莆田
本帖最后由 eric-xm 于 2012-7-8 08:37 编辑 5 P4 X5 p8 W0 h4 E- D- @
woaishuijia 发表于 2012-7-8 00:05 http://www.3dportal.cn/discuz/static/image/common/back.gif  @8 v  P+ p& d0 b( T' i. f
我设计的时候是把每个零件都做成"块",并在模型空间直接"装配"到一起组成"准装配图".0 |/ K5 t8 C$ [) t9 B
具体点说,当我在模型空 ...
; r' a$ y/ c1 p" V1 v: t. O

. }/ b/ [1 s" t3 ?; e4 o1 m% a看了你的图片,更明白了,真佩服你使用布局的专业。之前我们用布局出图的时候,从未使用过你说的“超链接”、“ctrl”可以快速地进行模型图与布局图地快速切换。很专业、很强大。用你这样的技术,布局出图的优势真叫发挥地淋漓尽致。0 P7 K0 k. z9 e+ u" d3 v
嗯,有2个小疑问:
" ?7 v8 G+ S* S# @4 w- Y    a、由于你的布局出图标注样式是全部统一的,可以增加美观,零件图中的局部放大视图标注时,逐个尺寸值是使用属性卡中的“替换”呢?还是另有高招?
5 c- o- \7 ?( y2 \6 A; @5 g, ~    b、CAD中画的是二维图,主视图画好了,再对应一笔一笔画俯视图吗?还是你的2013新版本有更好的功能?我们还在用2008。  o/ Y% s8 r2 |' Q
个人看法:
, n& ]- ]  R# I4 g1 K$ K. b# t    你的布局出图,确认很方便。但经历过的几家企业中还从未碰到像你这么专业的。零件、装配图、准装配图(我们叫间隙图),全部一气呵成。确实很方便。接下来的工作中一定尝试使用。争取今后有机会的话也建议同事们都用这样的方法。

评分

参与人数 1三维币 +8 收起 理由
★新手★ + 8 认真讨论

查看全部评分

 楼主| 发表于 2012-7-8 08:42:25 | 显示全部楼层 来自: 中国福建莆田
HBK 发表于 2012-7-7 22:01 static/image/common/back.gif
- E- n9 t! a# m; M2 N看看机械制图吧

# D/ h/ I1 [% N- q& P, a1 I4 P: u+ C说实话,本人只是个学徒,平时不懂的时候,第一时间就是想到机械设计手册。有时候就没看到自己的小问题。
发表于 2012-7-8 10:14:19 | 显示全部楼层 来自: 中国辽宁
本帖最后由 woaishuijia 于 2012-7-8 11:28 编辑
" Z4 U) L) s# ?# ?) I
eric-xm 发表于 2012-7-8 08:34 http://www.3dportal.cn/discuz/static/image/common/back.gif
8 x7 J6 x( V, `$ Z由于你的布局出图标注样式是全部统一的,可以增加美观,零件图中的局部放大视图标注时,逐个尺寸值是使用属性卡中的“替换”呢?还是另有高招?
# s- |3 S9 M+ O% c- Q$ M
局部放大使用单独的视口9 b. a% s# B$ J6 B' S" g- H+ H( t9 g% t

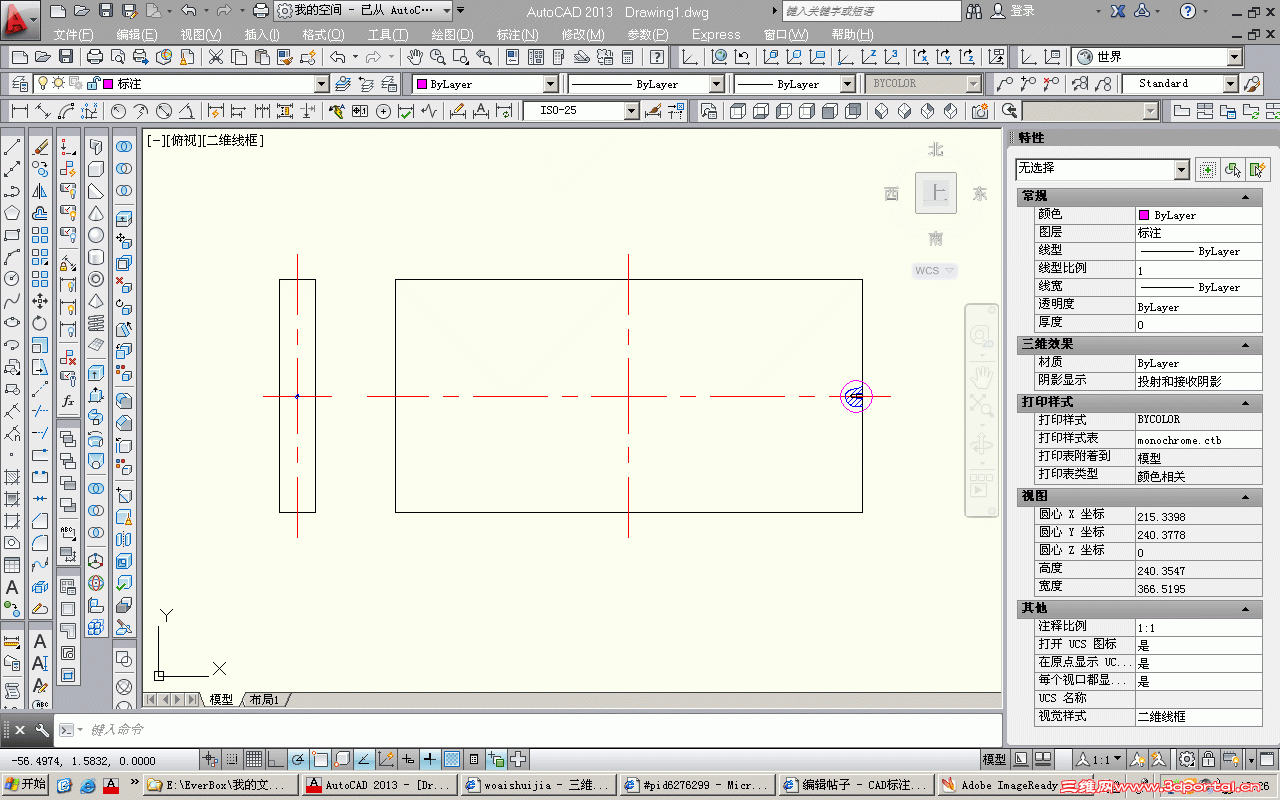

在模型空间图形上需要局部放大的部位画一个表示局部放大范围的圆(我们可称之为"局部范围圆"),见图及DWG附件2 N( S6 I+ L; s, ~6 O/ U
Untitled-1.gif 2 H+ W. g4 d) ]- v4 j/ u) X6 \$ z

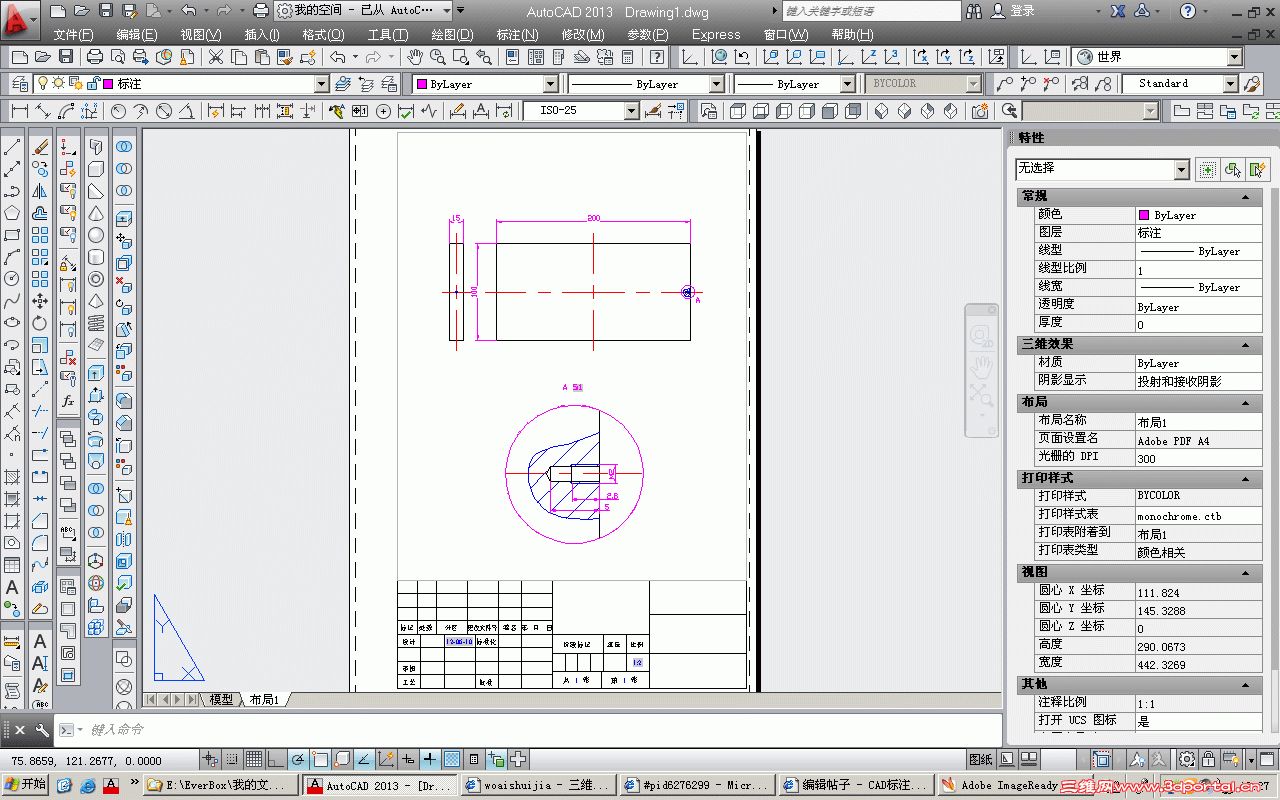

在图纸空间,按常规插入主视图视口(不详述);再新建一个视口(我们可称之为"局部放大视口"),双击该视口内部进入该视口的模型空间,用鼠标中键(滚轮)调整图形的位置和显示比例,使该视口能清楚显示局部放大范围内的图形."PS"命令退回图纸空间.选择该视口,在"特性"管理器上把视口的比例改为合适的标准比例并锁定视口;在图纸空间按视口中显示的"局部范围圆"一个圆,选择该视口,右键菜单点击"视口裁剪",继续选择刚刚描的圆,把视口裁剪为圆形.并且视口的大小刚好能够显示局部放大范围.最后把局部放大视口移到合适的位置.% E( y- o+ w5 I( M( w, G( N
标注和通常和视口一样,仍然使用统一的标注样式,让CAD根据视口的比例自动调整标注线性比例,我们就不操心了.( U$ C: m! _7 P
顺带说一句,视口的文字注释中的比例我使用了"字段",使文字中的比例值与视口的标准比例关联.一来可以避免出错,二来一旦需要更改视口的比例时不必编辑注释文字
4 U  I$ L4 \* v+ S, W. d Drawing1.rar (74.85 KB, 下载次数: 25)
 楼主| 发表于 2012-7-8 16:28:12 | 显示全部楼层 来自: 中国福建莆田
woaishuijia 发表于 2012-7-8 10:14 static/image/common/back.gif  i0 a3 d$ ?0 J) {5 _. |+ I
局部放大使用单独的视口$ }; l; r" N9 z
在模型空间图形上需要局部放大的部位画一个表示局部放大范围的圆(我们可称之为" ...

3 A8 ~4 d6 h$ X  K& ?5 u{:strong:}{:strong:}{}
发表于 2012-7-8 20:27:53 | 显示全部楼层 来自: 中国北京
那个【红旗大哥】很有经验啊,我只想说一句,那个局部放大用ACM版本(机械版)就很方便,标注时也不再用设置标注比例
 楼主| 发表于 2012-7-9 12:55:19 | 显示全部楼层 来自: 中国福建厦门
hc_yml 发表于 2012-7-7 17:37 static/image/common/back.gif2 ~" ~; ^" K1 t" M5 w. o  T
第一次听说标注字体与图框高度有关,这应该是不对的
+ x0 ^# H; S2 R通常标注样式做个1:1比例的,所有的设置都设置好,通常 ...
; @. v$ q5 X! v4 f) `/ g; c4 V
“将标注缩放到布局”,这个命令是不是更方便啊?
发表于 2012-7-11 22:06:03 | 显示全部楼层 来自: 中国陕西西安
以上的各位大大的确是经验之谈。本人几乎就没有用过布局,一直都在模型空间里搞,看来真得好好研究研究布局啦。
发表于 2012-7-16 11:32:17 | 显示全部楼层 来自: 中国上海
第一次使用超链接,受教了。
发表于 2012-7-16 12:02:36 | 显示全部楼层 来自: 中国浙江宁波
平常都是用特性内修改的,受教了
发表于 2012-7-16 14:07:02 | 显示全部楼层 来自: 中国广东韶关
看了这么多前辈们的使用经验,真是受益非浅呀!{:smile:}
发表于 2012-7-18 16:35:55 | 显示全部楼层 来自: 中国北京
真地是很长知识啊
