Solid Edge ST4孔内特征直而外部折弯的操作方法
% ?' n5 H- r2 F3 A% O

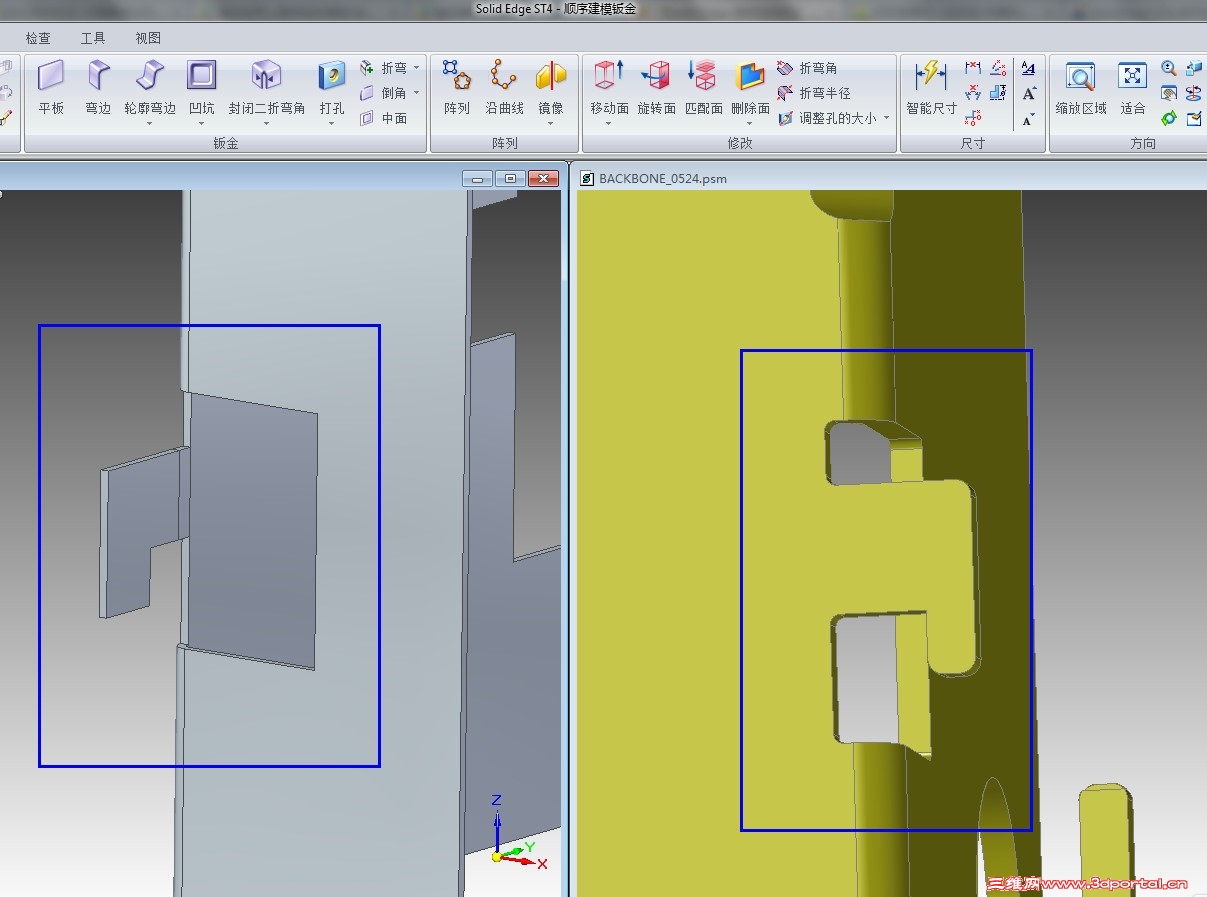

* }. P% j5 _2 h, f4 ~" ]' f演示如图钣金特征在Solid Edge钣金中的操作方法。
7 g$ U- z) P1 @) w. F) Z2 c; V; f* l3 V+ B
前面做过，整个平板不折，而孔中间的部分折弯。现在这个刚好相反，孔内的不折，而整块外形折弯。先试试前面的老办法看能否行的通？
& v# a8 @+ k5 W5 w& L1 J
, e( r2 l1 Z/ K u2 [3 ^$ G8 A8 Y( \结果发现只能反整个都折弯了。而且无法把孔内的单独展平。5 K$ c' M( u3 Q& B3 N* ?
9 R/ h+ C+ o/ N1 r8 S4 H+ v正确方法：
% L- F6 {2 S2 n, \* M
* i X5 v+ v/ M先折弯孔内的（它可是最终要展平的哦。）! a& p* ~# u% R
! k. u- H' c: S# ~2 \
再折弯一次，把外面的折弯。这样看起来结果与前面的一样，但却有本质的不同。看结果。
; E% u5 w2 c2 j9 c* k z/ w C; k9 A& I0 l' |6 m! V% b+ ]
因为现在可以把两次折弯的特征分开了，展平的时候就可以只选择孔内特征了。达到目的。7 D2 f, M/ f4 ]3 u) d" O5 y1 P
