Solid Edge ST4明细表指引箭头改为圆点

大有茗堂 · 发表于 2012-6-17 21:19:28

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge ST4明细表指引箭头改为圆点

Solid Edge工程图放置明细表时，自动生成的序号指引线默认是带箭头的，怎么把它改成圆点呢？

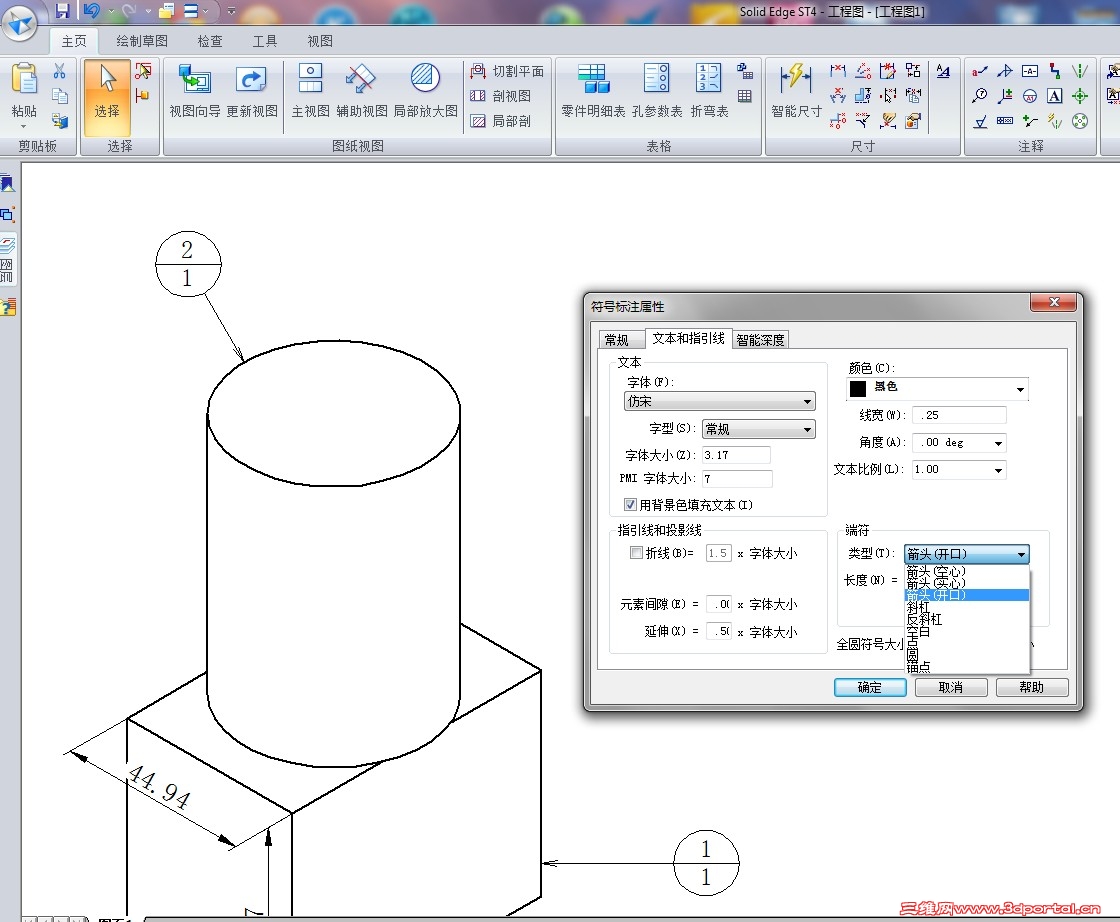

1.可以在样式里把它直接改成圆点。这样的影响是：使用此样式的所有标注都不用箭头变成圆点了。


2.在上述基础上新建一种样式，然后把箭头改成圆点，再让序号指引线使用该样式。

3.什么也不动。等都标注好了，并调整好位置了（自动生成的东东总还是需要咱们自己调整才能满意）。然后用智能选择命令一次性调整所有箭头。

大有茗堂 · 发表于 2012-6-17 21:20:08

上传视频附件1-2

大有茗堂 · 发表于 2012-6-17 21:20:35

上传视频附件3-4

大有茗堂 · 发表于 2012-6-17 21:21:02

上传视频附件5-6

大有茗堂 · 发表于 2012-6-17 21:21:31

上传视频附件7-8
