再谈简单的凸轮设计

Happys2000 · 发表于 2012-6-12 10:44:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 Happys2000 于 2012-6-12 10:46 编辑

看到有同志讨论凸轮设计的简单的办法，他们介绍的用曲面规律延伸命令,其实如果是简单的平面凸轮，直接用简单的曲线偏置命令就可以做，我以前就一直是这样做得。不过也得感谢他们让我学会了曲面规律延伸命令的用法（以前还真的没有用过这个命令）下面引用他们的例子说说我的做法。

1.只需要凸轮时序图：比如（0-80度）近休程，（80-166度）推程1，（166-200度）远休程1，（200-228）推程2，（228-341度）回程，（341-360度）休程

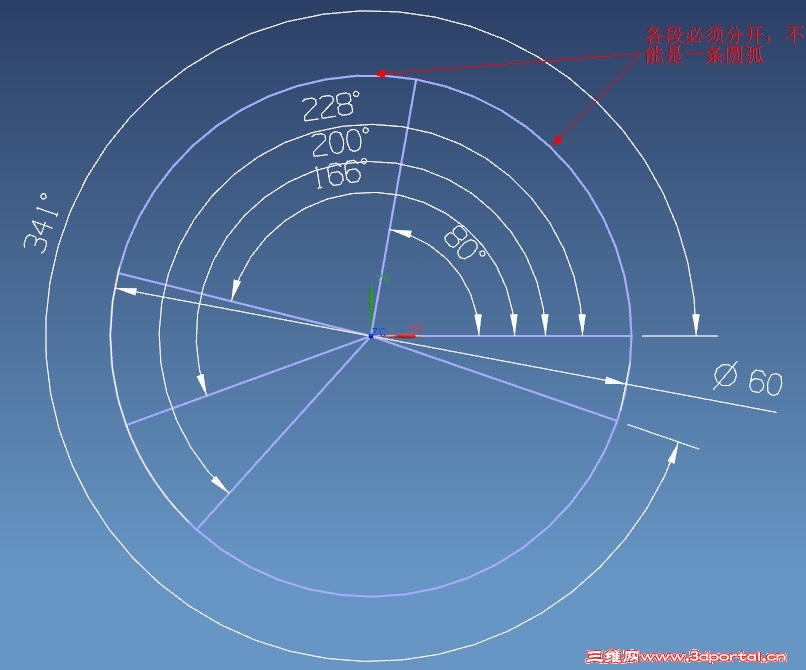

2.用圆弧命令画基准圆弧（当然草图里面画也一样，我个人更喜欢在草图里画），根据凸轮时序图分别画上各段圆弧，圆弧要同心，半径为基准圆的半径（假设基圆半径为30）。当然也可以用revolve旋转命令做，不管用什么办法，能得到正确的分段圆弧线就行。

3.用曲线偏置命令，选择（80-166度）推程1圆弧线，规律采用多项式插值法CUBIC函数；起始值分别为0，凸轮棍子推程h1比如8（如下图）

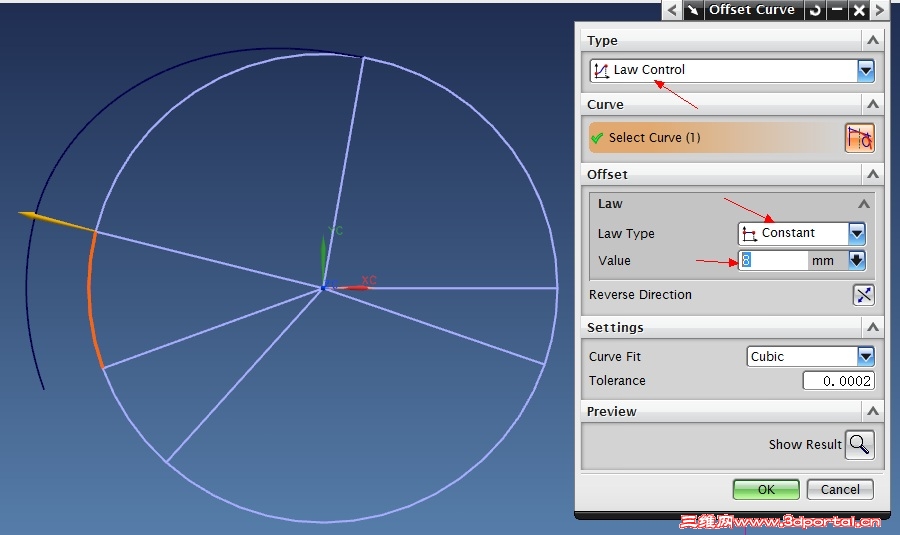

4.如果是远休程，则，规律延伸值为恒定CONSTANT=远休程半径-近休程半径（如下图）

5.如果是回程，则规律延伸值cubic插值,起始值分别为h1+h2，0。h1，h2分别为凸轮推程

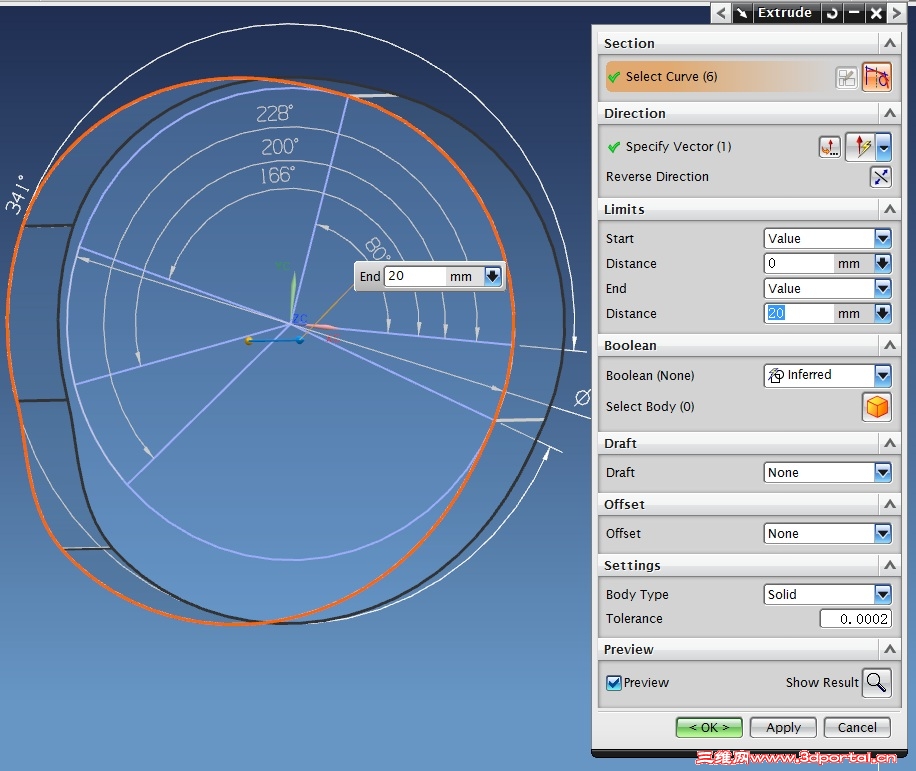

6.将以上做好的曲线拉伸成实体，追加键槽孔，即可完成。。。。。
