Solid Edge ST4零件族做三通可展平钣金

有朋友问正三通接头在Solid Edge中如何用钣金来建模（可分成两部分来展平），

想想还是用普通的思维来操作这个例子。

思路如下：

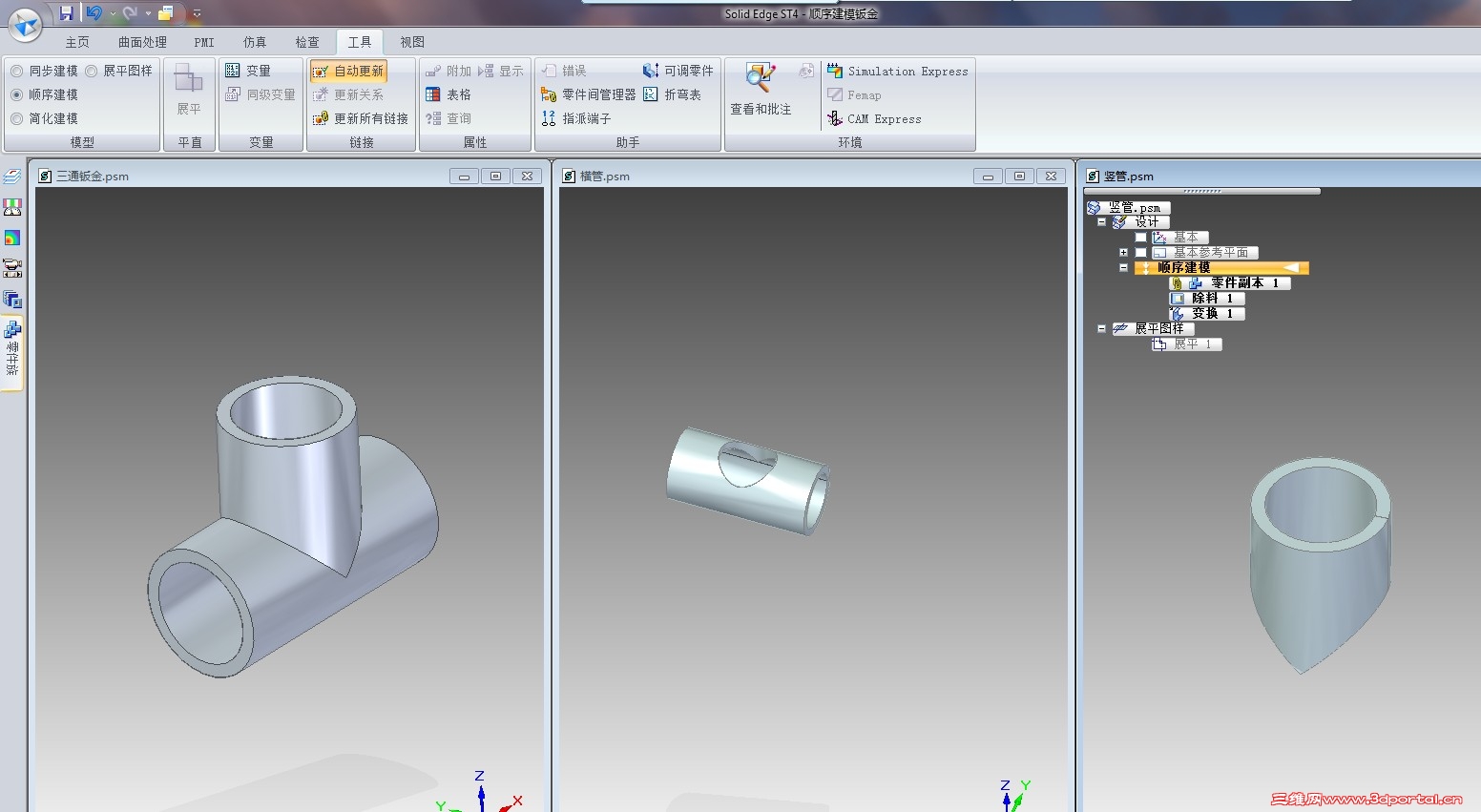

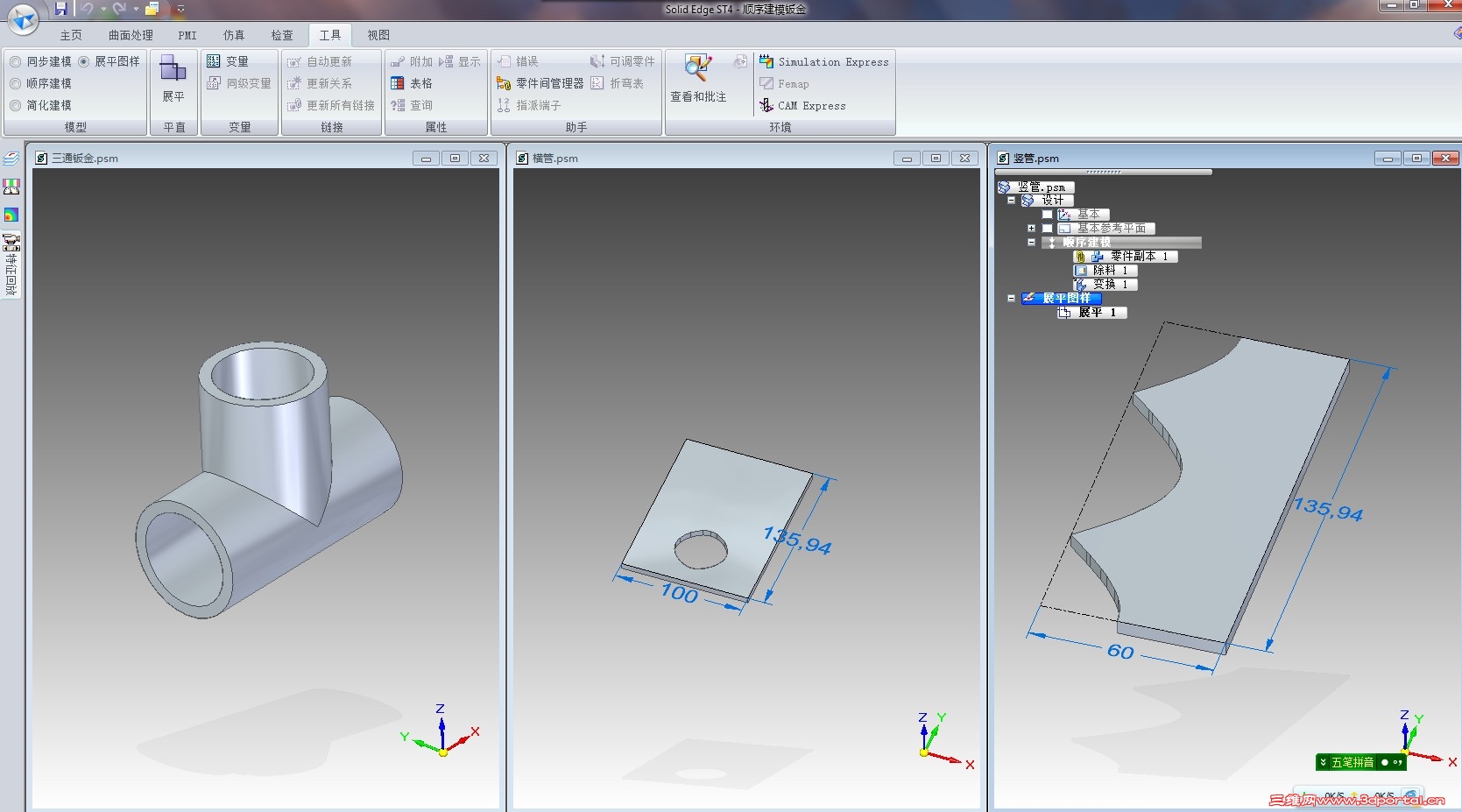

新建钣金零件后切换到零件环境，拉伸+薄壁画出三通，然后通过不同特征来生成族零件即分别得到横管和竖管。然后再分别打开两个族零件来进行展平操作。
