求助这四个有倾斜角度圆柱的架子怎么配合？

LTFSHY · 发表于 2012-5-30 09:14:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 LTFSHY 于 2012-6-1 08:39 编辑

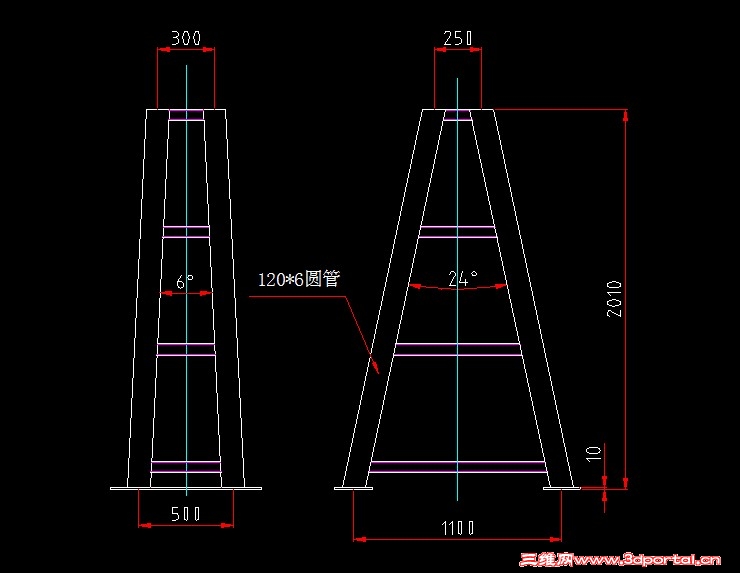

求助四个柱子怎么配合谢谢

lisuo · 发表于 2012-5-30 09:31:24

用焊接件画就行了，不用配合

lisuo · 发表于 2012-5-30 09:37:22

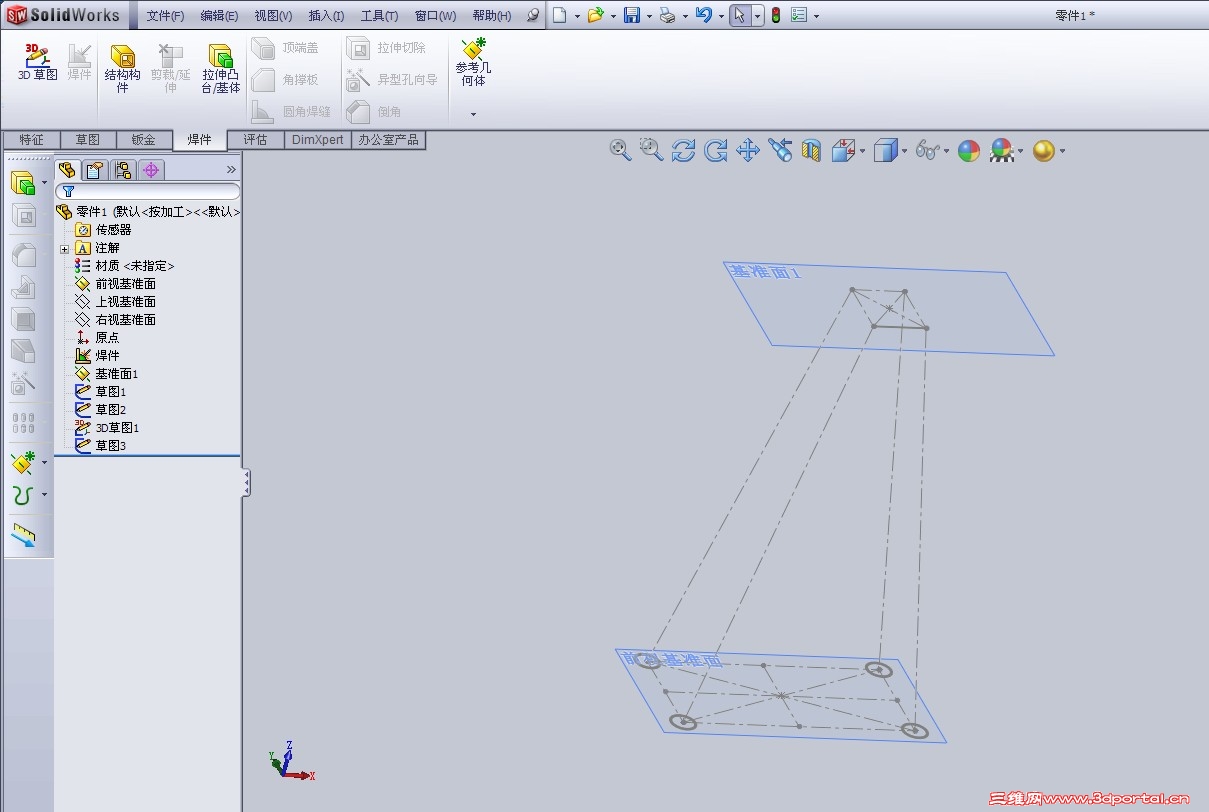

用两个基准面，这两个基准面距离2010
在上面的基准面上画300X251一个距形，在下面基准面上画个500X1100距形，然后在用3D草图画四条线，这四条线就是上下两个距形顶点的连线，注意上、下距形顶点和你图纸对应好，在用焊接的形式就做出这四个柱子了。

大隐于市 · 发表于 2012-5-30 10:04:58

本帖最后由大隐于市于 2012-5-30 10:18 编辑

为什么要用配合啊？用镜向就可以了。

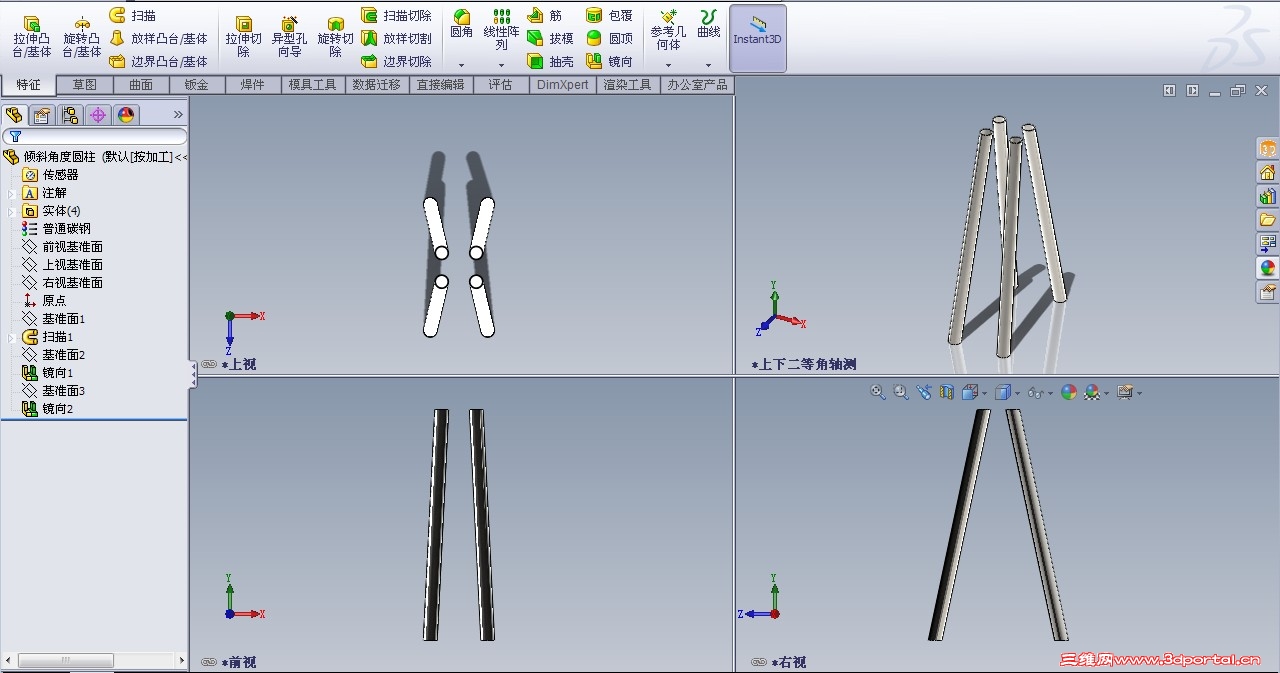

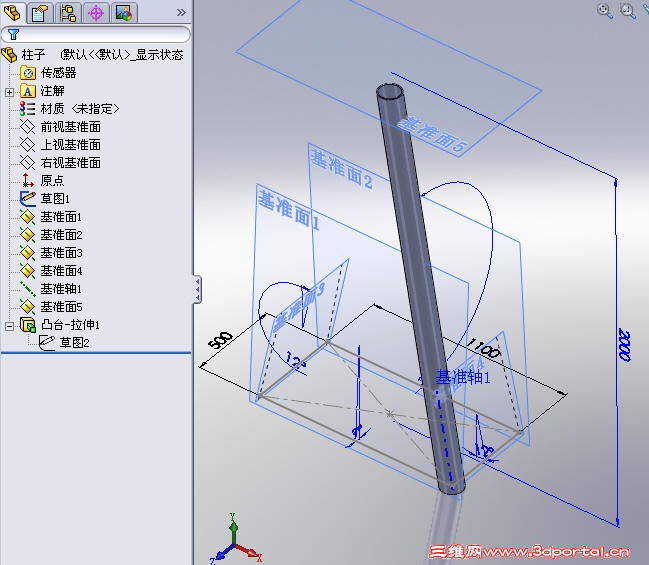

主要是画柱子：

其实只需要3个基准面就可以了，我多画了两个。

LTFSHY · 发表于 2012-5-30 10:23:23

4# 大隐于市
嗯嗯就是这样的能给个文件看下不非常感谢我就纳闷儿装配的时候怎么设置配合对了还有中间连起来的6#槽钢是直接在图上画了拉伸还是配合啊都是曲面不会啊新手。。。。55555

LTFSHY · 发表于 2012-5-30 10:29:06

3# lisuo
嗯嗯意思我听懂了我刚学SW 3D草图都不懂怎么用的焊接画也不理解能画个我一步步看不？非常感谢

KCKK · 发表于 2012-5-30 10:30:02

不需用装配体，零件模型就OK。如添加配置还可做系列产品。

大隐于市 · 发表于 2012-5-30 10:30:49

5# LTFSHY

我用的是SW2010 SP5
下面是源文件：

架子.rar (134.15 KB, 下载次数: 9)

thefatehr · 发表于 2012-5-30 10:51:47

这个直接用焊接会比较方便些。

oypopen · 发表于 2012-5-30 11:01:43

把圆柱画出来，剩下的就简单了。配合只要用到距离、重合什么的

LTFSHY · 发表于 2012-5-30 11:08:31

8# 大隐于市
谢谢新恒结衣姐姐我也很喜欢她呵呵去摸索摸索

wwwzzzvvv · 发表于 2012-5-30 12:07:03

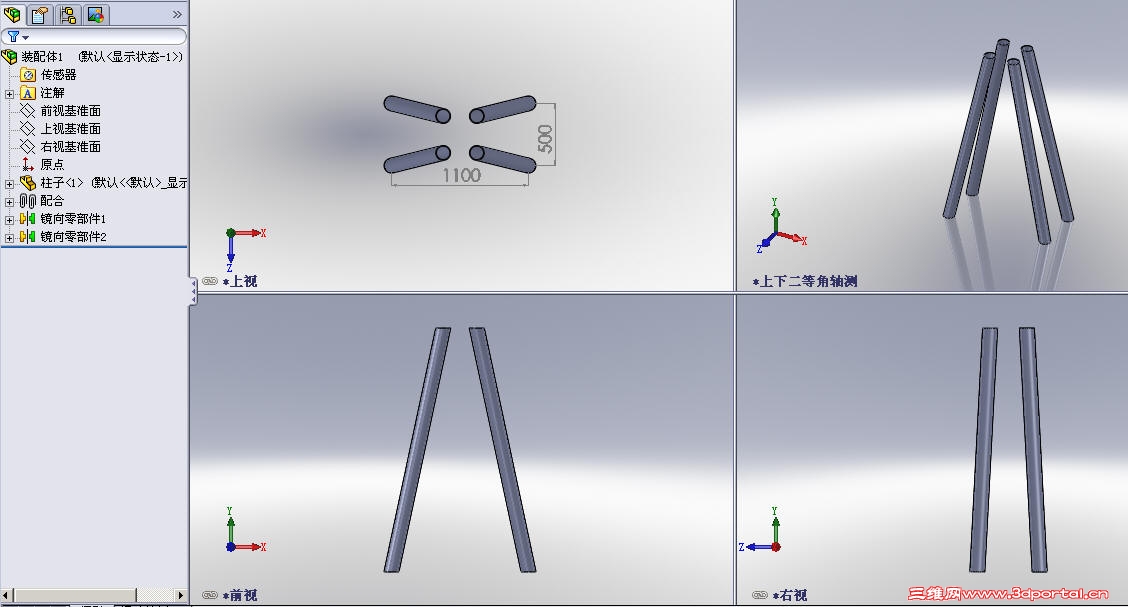

求助四个柱子怎么配合谢谢 s4 z1 r$ A9 X$ x( H* M
LTFSHY 发表于 2012-5-30 09:14 http://www.3dportal.cn/discuz/images/common/back.gif

这样做符合你的要求吗？？？？？？……

landicely · 发表于 2012-5-30 12:14:48

如果非要用配合做，用基准面的角度做配合，就是比较麻烦

KCKK · 发表于 2012-5-30 12:42:28

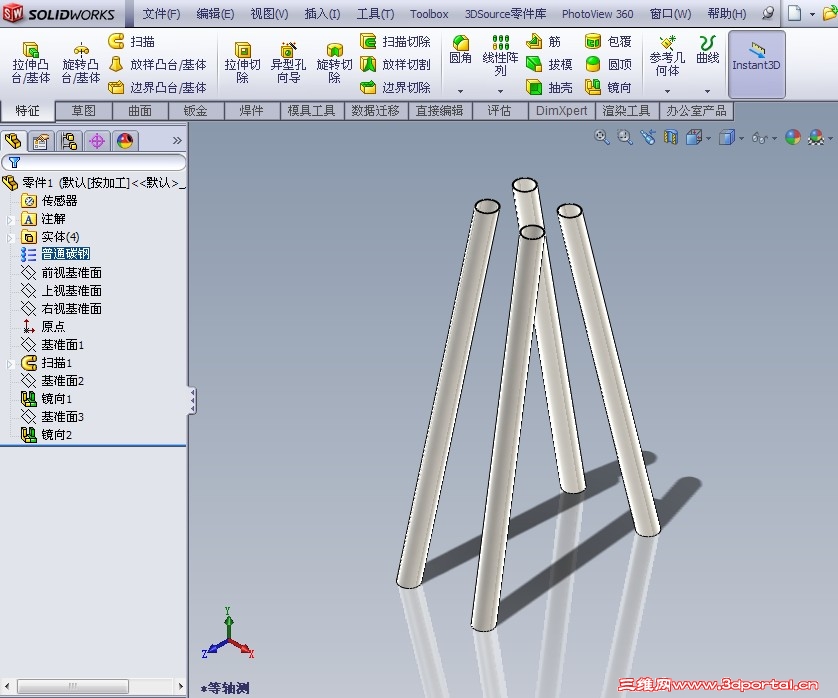

求助四个柱子怎么配合谢谢# z- j l8 S3 B9 o n0 v+ \$ N1 o
LTFSHY 发表于 2012-5-30 09:14 http://www.3dportal.cn/discuz/images/common/back.gif

这样可以吗？

NC@jiang@nan · 发表于 2012-5-30 12:50:35

这样可以吗？
' W g" U! S9 _6 _5 x5 E9 I7 G. s2049254# D& q# P2 D; y9 s; ^" [
KCKK 发表于 2012-5-30 12:42 http://www.3dportal.cn/discuz/images/common/back.gif

你这个是零件。既然说配合，应该是指装配体而言吧？
这东西，用焊接件做应该可以的吧

KCKK · 发表于 2012-5-30 13:10:31

你这个是零件。既然说配合，应该是指装配体而言吧？
' Q) P" e+ c1 U2 R: Y; q/ b0 d这东西，用焊接件做应该可以的吧+ d' J8 A! U3 o* k
NC@jiang@nan 发表于 2012-5-30 12:50 http://www.3dportal.cn/discuz/images/common/back.gif

你说得有道理，但是只要达到可以按图加工就可以，安这个零件情况零件图比装配体放便一点。

NC@jiang@nan · 发表于 2012-5-30 13:50:45

你说得有道理，但是只要达到可以按图加工就可以，安这个零件情况零件图比装配体放便一点。
% @8 S) y) v, `3 n' ~7 B4 tKCKK 发表于 2012-5-30 13:10 http://www.3dportal.cn/discuz/images/common/back.gif

是的。零件相对于装配体而言是要简洁明了。而且，我觉得应该尽量按实际加工的情况建模，你这个在实际加工是是做成焊接件，那用焊件建模比较符合实际点

LTFSHY · 发表于 2012-5-30 14:09:35

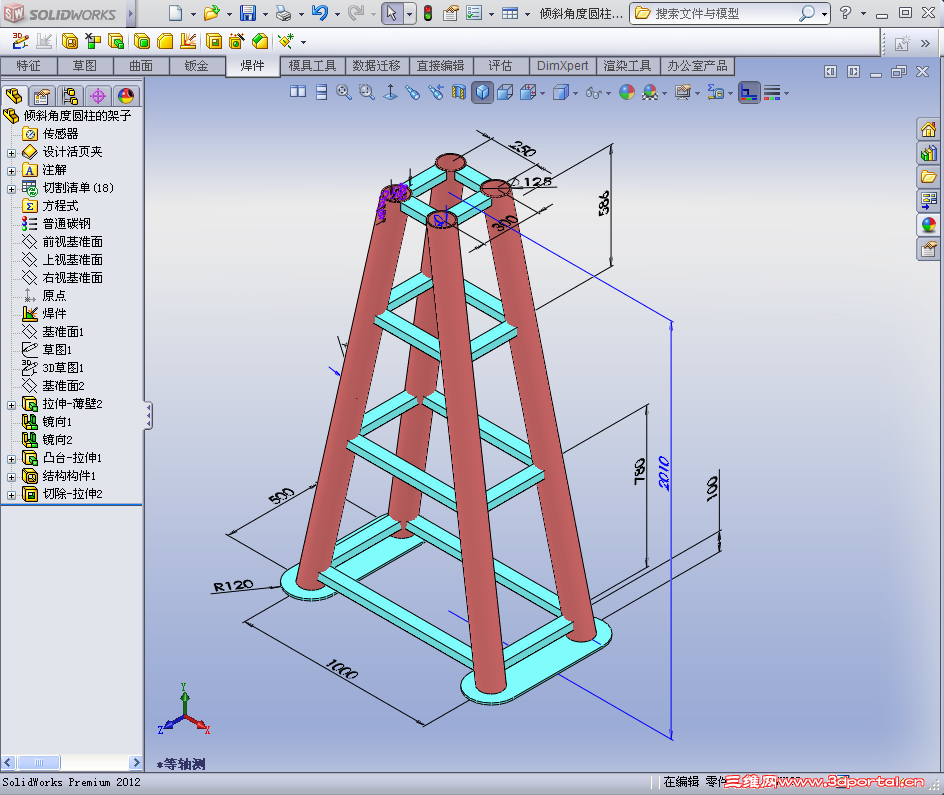

这样可以吗？
8 w' W( S* k3 y) f$ G& C5 a- d" c20492545 S3 t/ Y4 Q7 u1 a% K; c0 H/ Y8 A
KCKK 发表于 2012-5-30 12:42 http://www.3dportal.cn/discuz/images/common/back.gif

对的就是这样的非常给力看界面是2012的... 谁能用装配的做个还有焊接是啥样子的求教谢谢

LTFSHY · 发表于 2012-5-30 14:13:03

17# NC@jiang@nan
对的说的有道理能不能赐教用焊件帮我做一个装配体的我学习下零件的学会了焊件我还不懂咋回事非常感谢楼上的多位兄弟零件的会了能不能赐教小焊件和装配体的。。

LTFSHY · 发表于 2012-5-30 14:16:00

14# KCKK
兄弟可以给个源文件嘛谢谢了回去看公司是2010... 5555555

LTFSHY · 发表于 2012-5-30 14:27:58

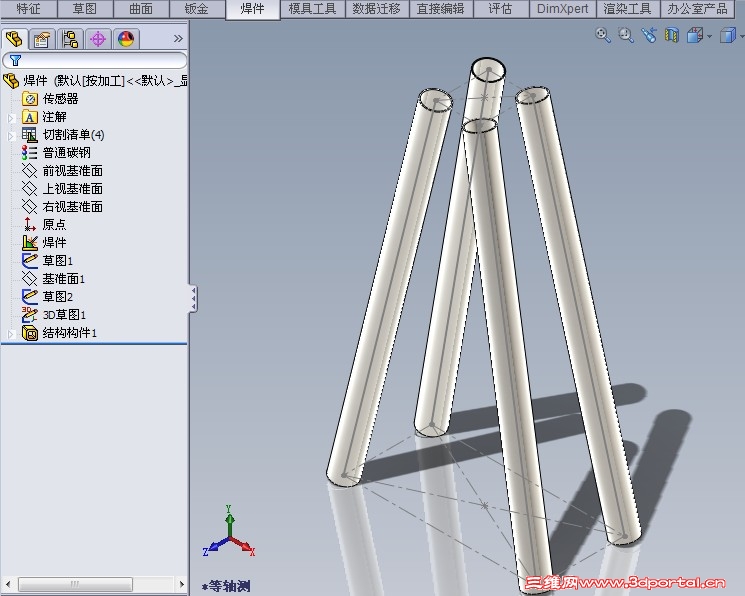

焊件不会用啊画到这里不会了谁帮忙看看谢谢

wwwzzzvvv · 发表于 2012-5-30 17:42:35

焊件不会用啊画到这里不会了谁帮忙看看谢谢+ L9 j, _, X& [( X7 B
LTFSHY 发表于 2012-5-30 14:27 http://www.3dportal.cn/discuz/images/common/back.gif

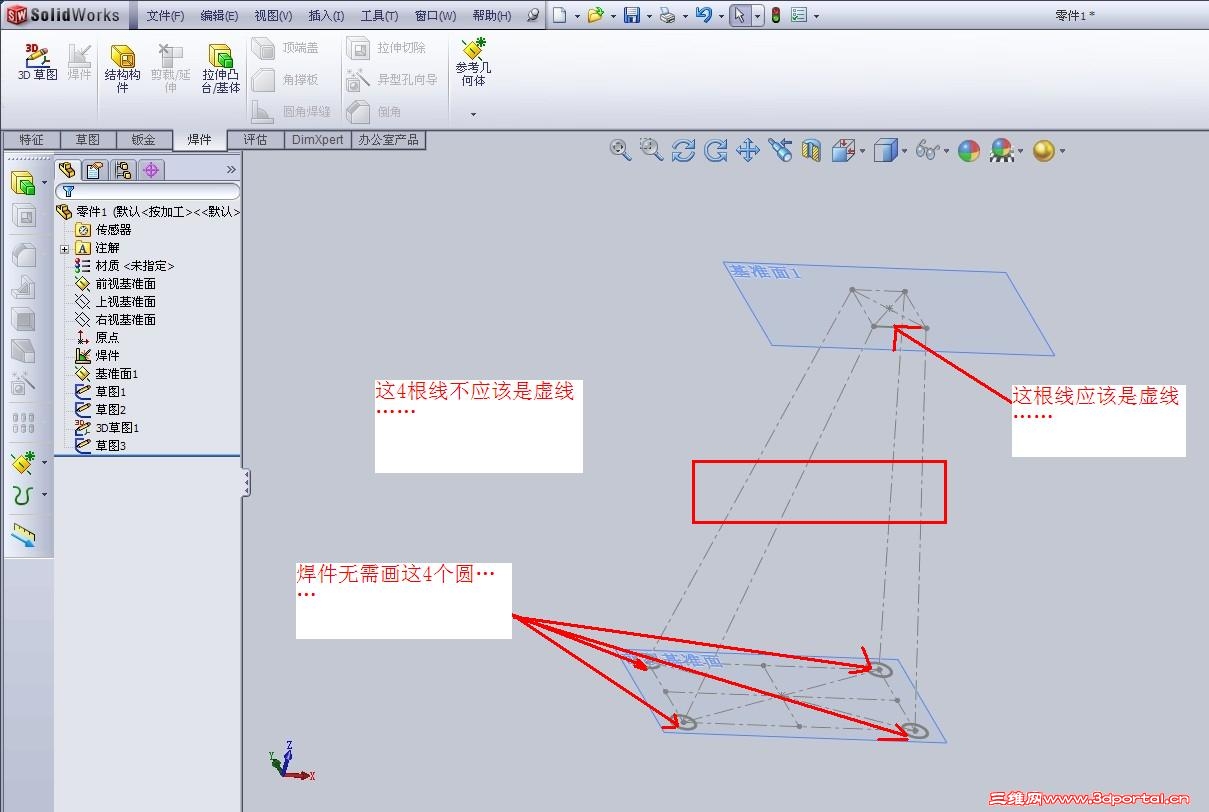

见图……

403108952 · 发表于 2012-5-30 18:17:22

这个不建议用装配啊用焊接件比较好，自己建个草图，直接焊接件就OK了

fsjt · 发表于 2012-5-30 20:43:49

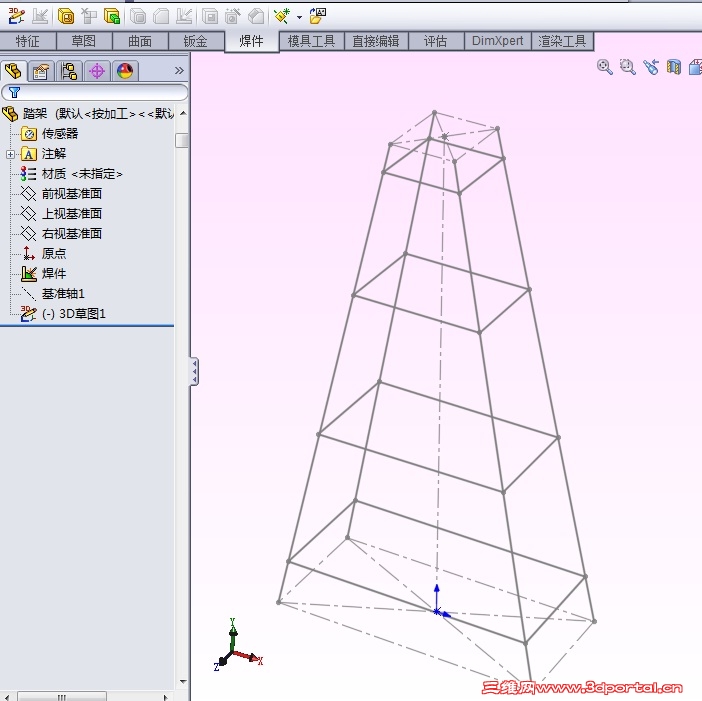

3D草图

wwl970 · 发表于 2012-5-31 08:46:49

可以在画管子的时候考虑角度及装配后的要求尺寸，在装配时就方便了
