Solid Edge ST4替换零件命令

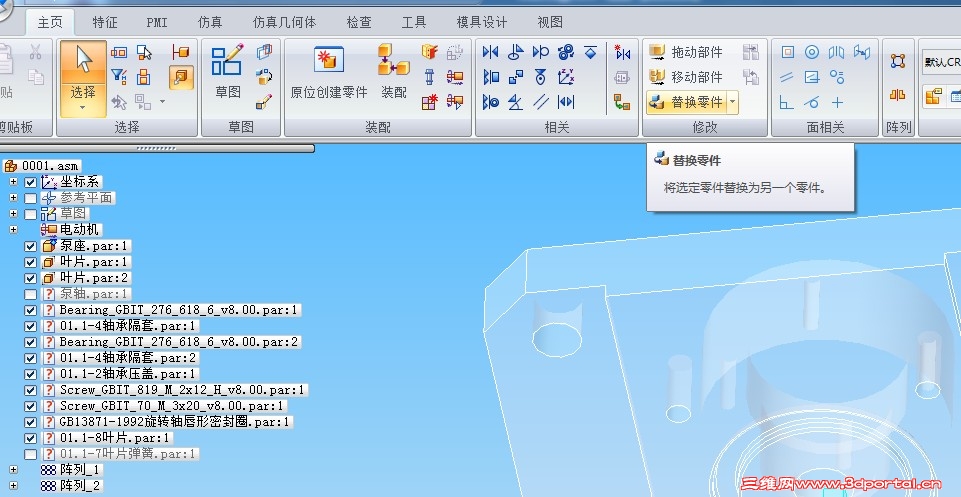

Solid Edge的替换零件命令，在ST4以前的版本中，都是在右键弹出菜单中。而ST4把它在右键弹出菜单中取消了，刚换上ST4的朋友一定不习惯。因为它跑到工具栏上面去了。
6 ^7 p9 w% l8 ]' A$ K6 A
& U4 e! p# P0 g

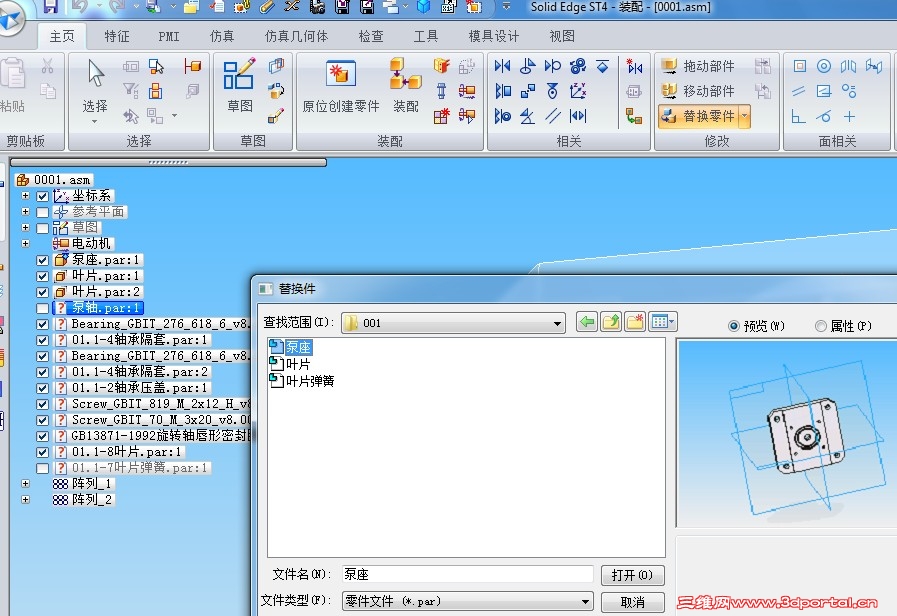

替换零件命令可以先选择命令再选择零件，反过来先选择零件再选择命令也一样。
/ @4 E2 n% I! l1 y- W( j, \
+ m5 e& g$ A1 y) J; V应用场合：
: c% }4 K2 c( [. J3 F2 b2 M# V1.在装配中把某个零件换成另外一个零件。

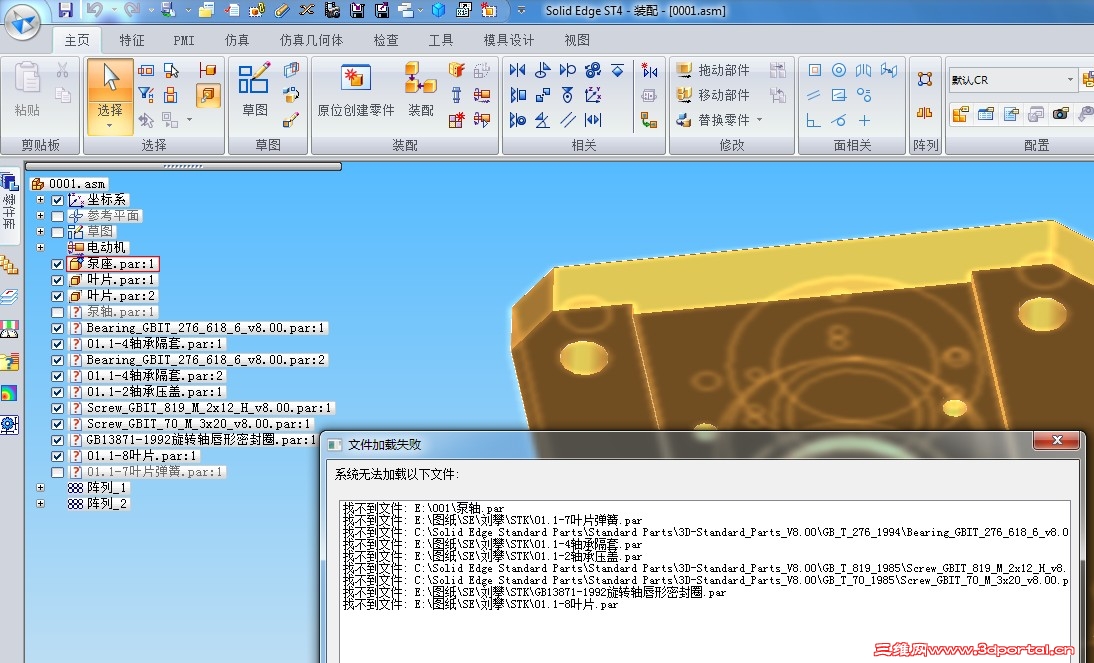

2.打开装配时，发现提示一些零件找不到了（适用于该文件被改名或移动了）。
" n9 j% D5 e" v- W  c6 N



替换零件命令在ST4中我觉得最大的改进还在于它增加了同名文件的替换。
: K* D4 ]3 I0 ?/ l# T" i# j0 U' d以前版本中这是不允许的，这样就造成了移动零件路径引起的找不到零件的时候，无法直接替换回来，非常不方便。
) x3 E. v$ M% i' o* b; y2 z

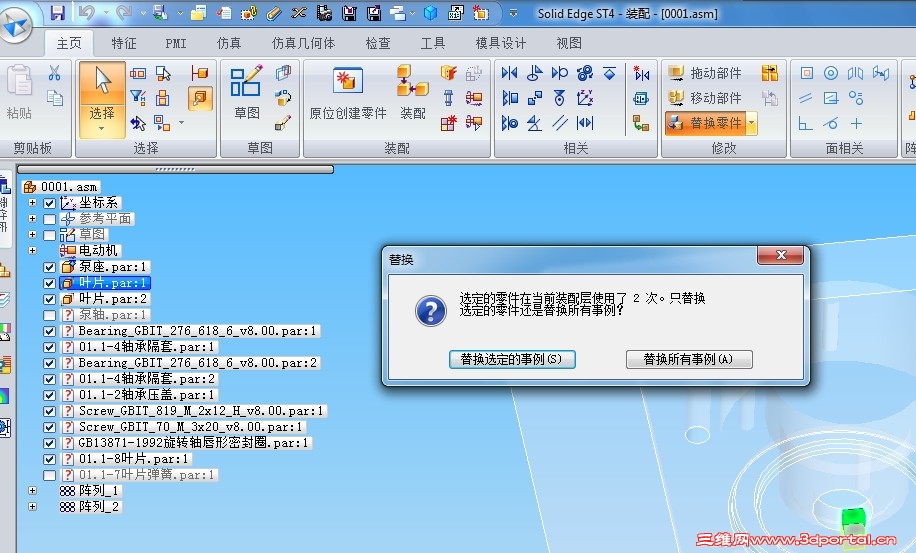

如果被替换零件在装配中放置了多次，则您既可以只替换选择的零件，也可以替换所选零件的所有事例。
$ }* P% J  W& m- d6 }8 L0 p

# }! I2 i3 C' ?) |0 Z$ g3 _' F% ISolid Edge 会指示出在您替换零件时失效的任何装配关系。在路径查找器的窗格底部中，会有一个符号显示在失效关系的左侧。
