Solid Edge自适应O型圈设置2链接变量

大有茗堂 · 发表于 2012-5-10 20:23:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge自适应O型圈设置2链接变量

有朋友想把O型圈的内径和线径设置为可调，目的是让它们自动跟着配合零件变化，如内径始终跟活塞槽
底径相同，而线径始终与槽的上下端面贴合。
由于也没有说清楚这么做是为了什么，我只能猜想他也许是不想让这O型圈与活塞产生干涉吧。因为大家
都知道，活塞的槽底径是要比O型圈内径大的，这样O型圈才能被拉伸产生张力。而直接这样一大一小两
个尺寸装配起来肯定是干涉的。
好，原因就不扯了。切入正题。
方法有两个，演示第二个。

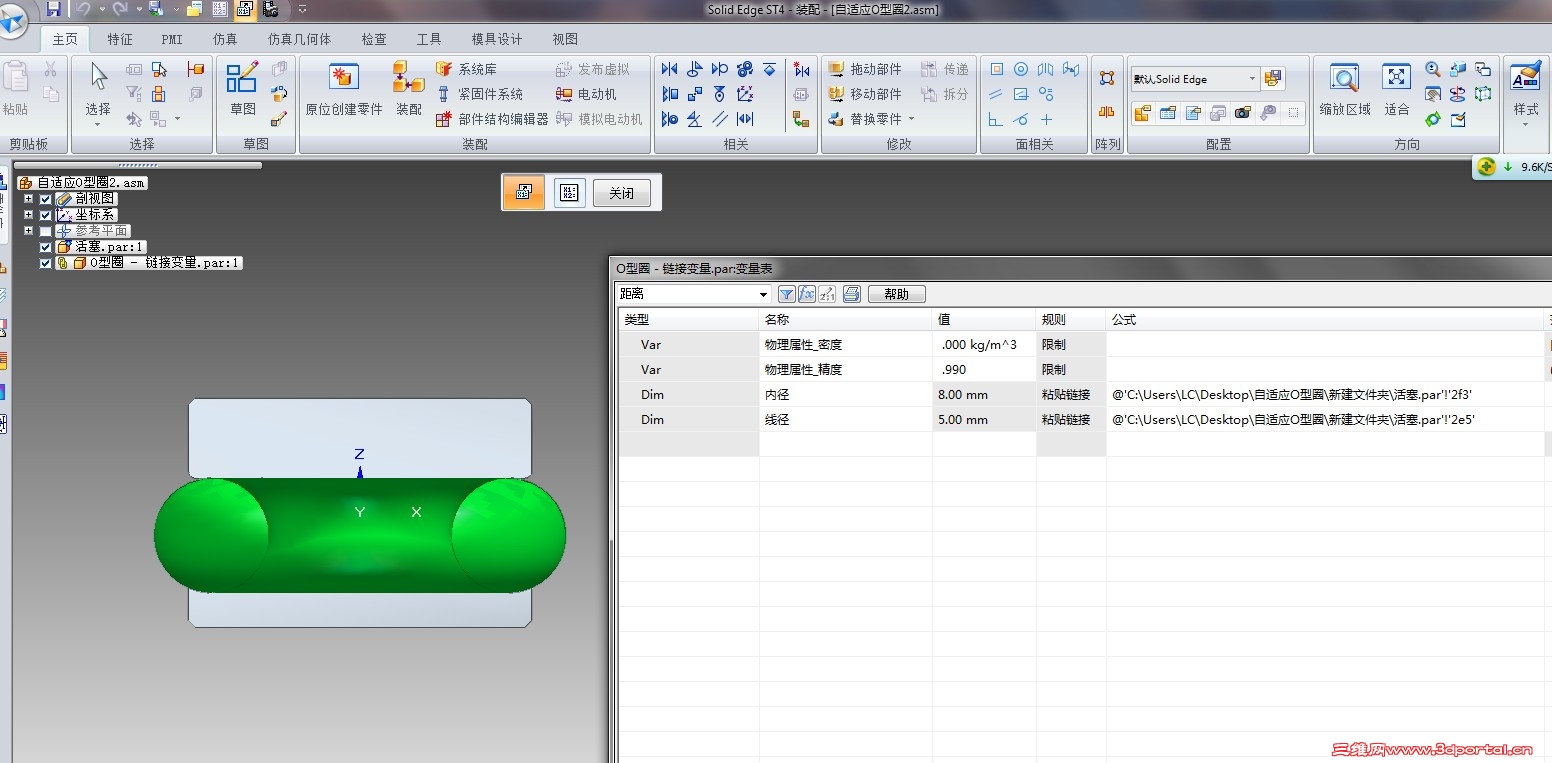

就是直接用链接变量的方法，我认为这个方法更简单，因为它是直接把O型圈零件的两个尺寸与活塞的对
应尺寸直接通过变量公式关联起来。
但这方法也有弊端，如同Solid Edge其它任何装配一样，它对两个零件的相对路径要求很严——如两个零
件本来在同一文件夹下，只要它们以后能始终保持在同一文件夹下，怎么移动都没关系；要是原来就不在
同一文件夹下，那么如果把它们移到同一文件夹下，没问题，Solid Edge装配自动优先识别同目录下的零
件。如果是移动了且不移到同一目录下，那么装配就会找不到文件，同理，这个变量链接也会找不到原始
参数。替换回去后也对不上，又得重新链接变量才行。

这一点一定要特别注意。养成好习惯，优先规划下装配中文件的物理路径结构。
原先设置成了可调零件，先取消，看操作方法，直接删除相关变量就行。

同级变量时不需要关闭变量表，直接在视图中选择其它零件就自动切换到该零件的变量表。
