如何在SW上实行此类标注（GB试点命题，完成有奖）

jincy · 发表于 2012-5-7 13:11:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 jincy 于 2012-5-8 22:04 编辑

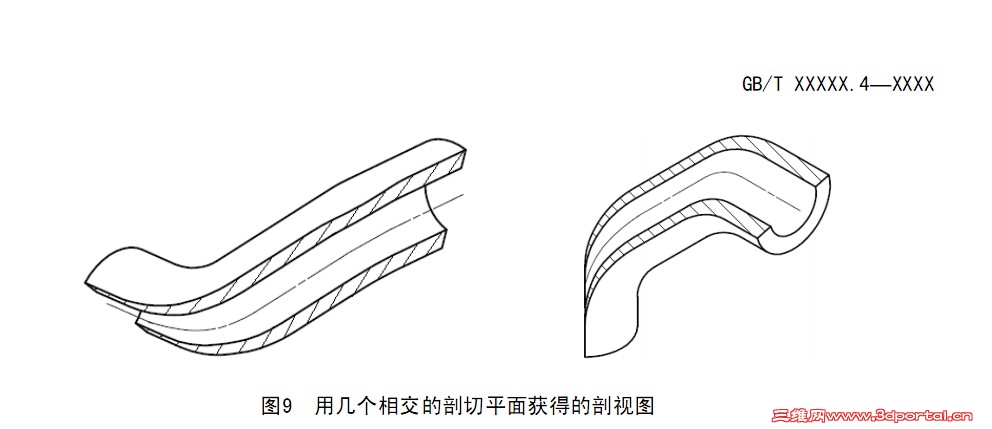

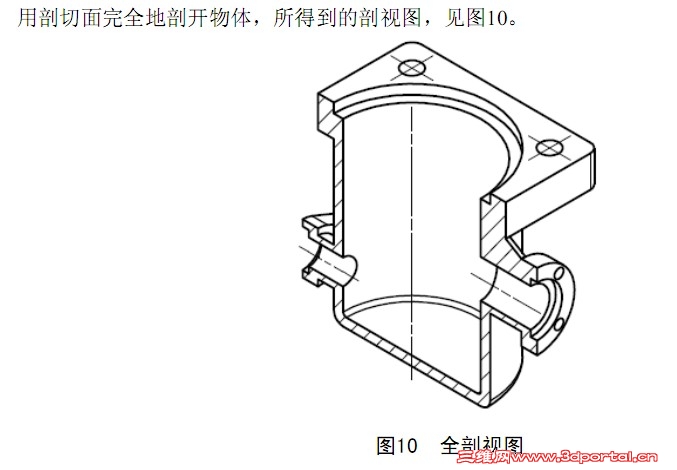

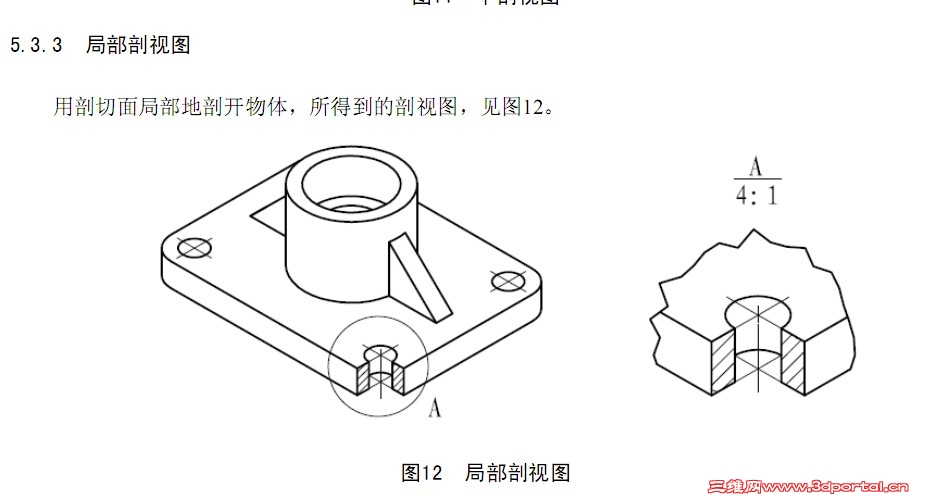

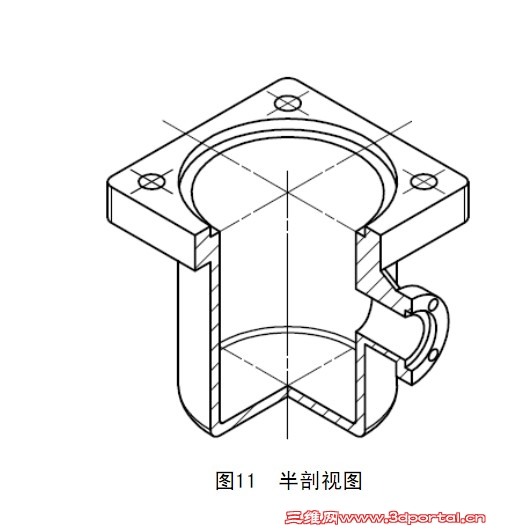

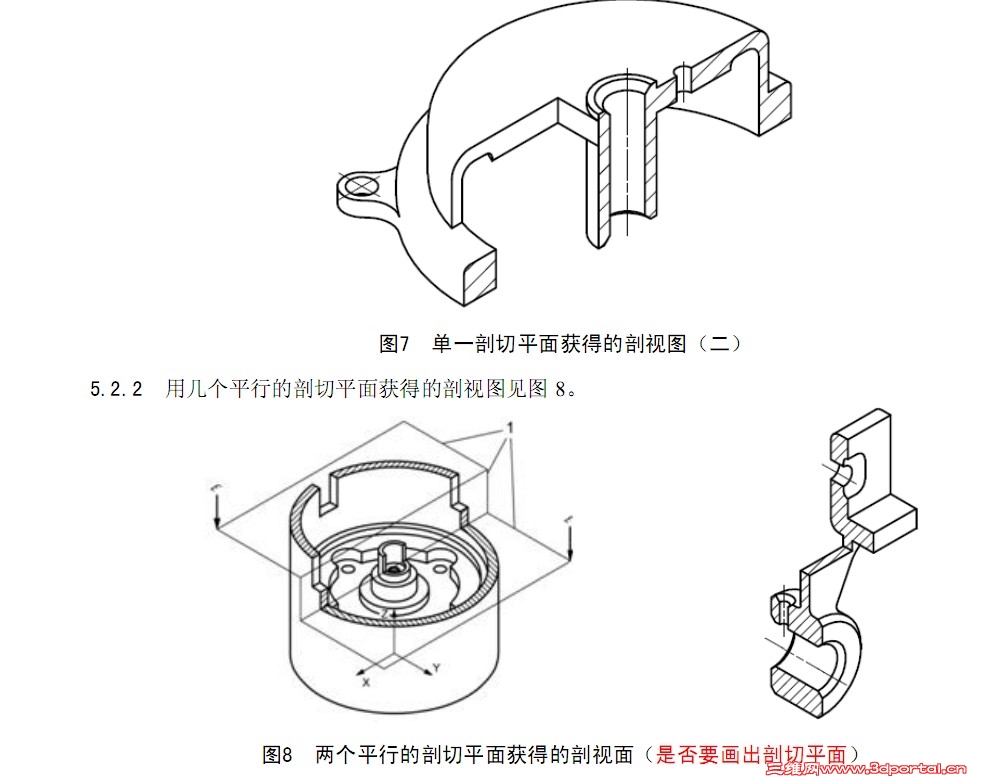

上个月，我司成为三维标注GB试点单位，我司的命题就是在SW上进行三维标注，我司经过研究，认为普通的标注完全可以直接用三维标注，就是剖面图无法解决，主要类型如下，请三维网高手参与讨论。

（三维标注：就是是三维界面直接标注，不用转成工程图，或在工程图上进行三维标注，不是采用以前的正视图、左视图，而是轴测图）

注意，另外ProE、UG等试点的企业都认为可行。

如果SW实行不了，就是SW软件自身的原因，GB编辑单位就会找SW公司寻求支持。

现加上500SWB作为完成此解答的奖励，希望大家勇于创新。' a2 M3 g+ d# i& K0 Z

jincy · 发表于 2012-5-7 13:12:37

留层答复

阿帕奇 · 发表于 2012-5-7 14:01:01

技术问题不能回答，但是看到这个消息，不知道中小企业多少年可以实现

jincy · 发表于 2012-5-7 16:24:16

3# 阿帕奇

这倒是实情，GB的全面实行至少3、5年以上，甚至更长。但是这个最终会成为趋势！

阿帕奇 · 发表于 2012-5-7 16:26:35

三维软件纵横了10几年

，能会用的，国内占多少呢

sunzhou1124 · 发表于 2012-5-7 16:40:11

剖视面是不好标注的。

NC@jiang@nan · 发表于 2012-5-7 17:22:31

3# 阿帕奇 4 U1 ?! X! W; a! X8 u

5 M3 w+ s5 o6 S这倒是实情，GB的全面实行至少3、5年以上，甚至更长。但是这个最终会成为趋势！5 G5 O( V% g6 X( ?) g( m- O3 a6 x
jincy 发表于 2012-5-7 16:24 http://www.3dportal.cn/discuz/images/common/back.gif

三五年？你太高估GB推行力度了。不用升级软件的GB，推行都那么慢，这个需要花钱升级软件的GB，更不知道要多少年才能推行到广泛应用了

营口制造 · 发表于 2012-5-7 18:33:31

提示: 作者被禁止或删除内容自动屏蔽

cloudpeng · 发表于 2012-5-7 19:38:14

国企的技术人员莫非还这么无知,什么都不懂,就敢满嘴跑火车,Sw08版就提供了基于ASME的3D标注,09版新增Iso标准,等中国出台自己的标准,SW也会支持的
! a/ g. v9 f5 y% T+ N营口制造发表于 2012-5-7 18:33 http://www.3dportal.cn/discuz/images/common/back.gif

俺不同意。人无完人，国企也不是每个人都精通所有软件。
中国的市场这么大，我想SW想抢占中国市场，会考虑所有因素的，实际上，这方面SW做的比其它的几家要好一些。各类插件外挂也多的很。安理大机械相关专业，SW是指定的三维软件，市内各大型企业对专业人才也是免费在市科技局培训SW。

jincy · 发表于 2012-5-7 22:25:39

国企的技术人员莫非还这么无知,什么都不懂,就敢满嘴跑火车,Sw08版就提供了基于ASME的3D标注,09版新增Iso标准,等中国出台自己的标准,SW也会支持的; m2 M9 \$ J. G; }4 m( _* E
营口制造发表于 2012-5-7 18:33 http://www.3dportal.cn/discuz/images/common/back.gif

4月初才确定的几家试点单位，却单单没有SW，都是UG、ProE等软件，只有我司勉为其难试点SW。
至于SW已经提供的3维标注，普通标注是可以的，但是我真的想不出方法去标注剖视图，不知道你有没有方法？

erjsi · 发表于 2012-5-8 08:11:37

能基本应用就可以了，能处理日常事务就行

jincy · 发表于 2012-5-8 14:28:40

真的没有人会？

ljc15988 · 发表于 2012-5-8 15:51:07

我做不出来！等待高手解答！

lcr2306 · 发表于 2012-5-8 18:49:54

原来SW还能3D标注，我还真不知道。8楼的高手指导一下最好了

jincy · 发表于 2012-5-9 11:32:01

现加上500SWB作为完成此解答的奖励，希望大家勇于创新。

makelulu · 发表于 2012-5-9 11:43:30

提示: 作者被禁止或删除内容自动屏蔽

makelulu · 发表于 2012-5-9 11:54:48

提示: 作者被禁止或删除内容自动屏蔽

showway · 发表于 2012-5-9 12:24:21

试了下，剖面都是沿剖切线完全剖切，不能达到如楼主所示的效果！

wsh710904 · 发表于 2012-5-9 12:28:59

我也很想学习下这方面的标注！

sunrays110 · 发表于 2012-5-9 13:07:25

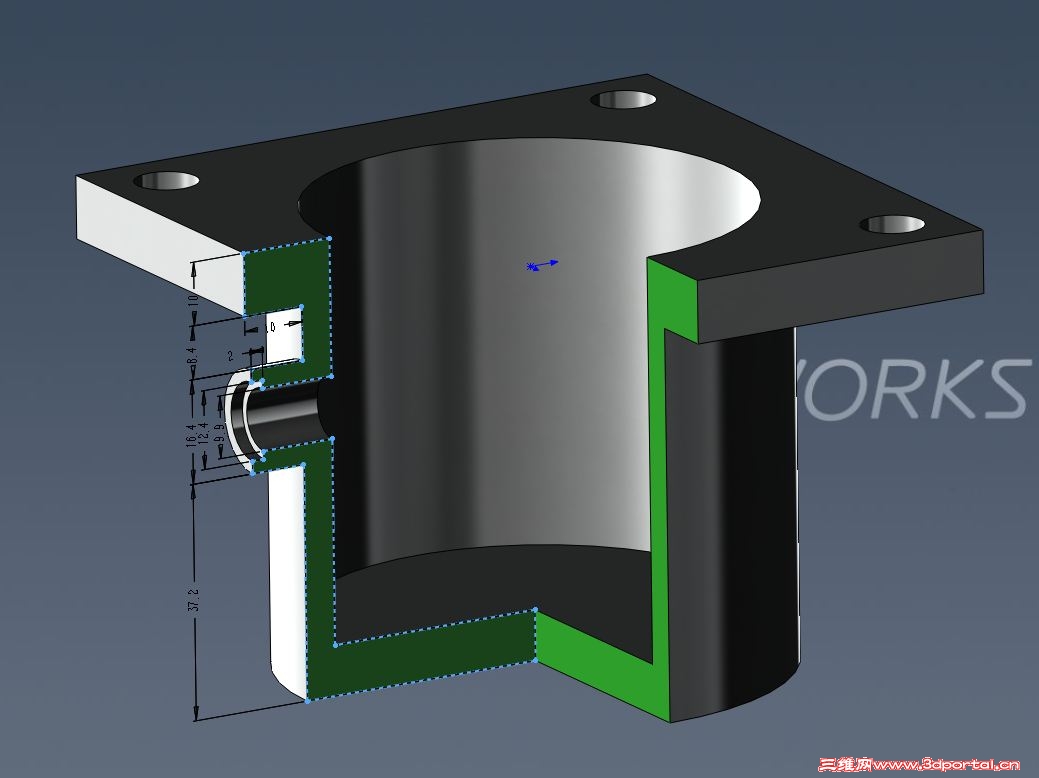

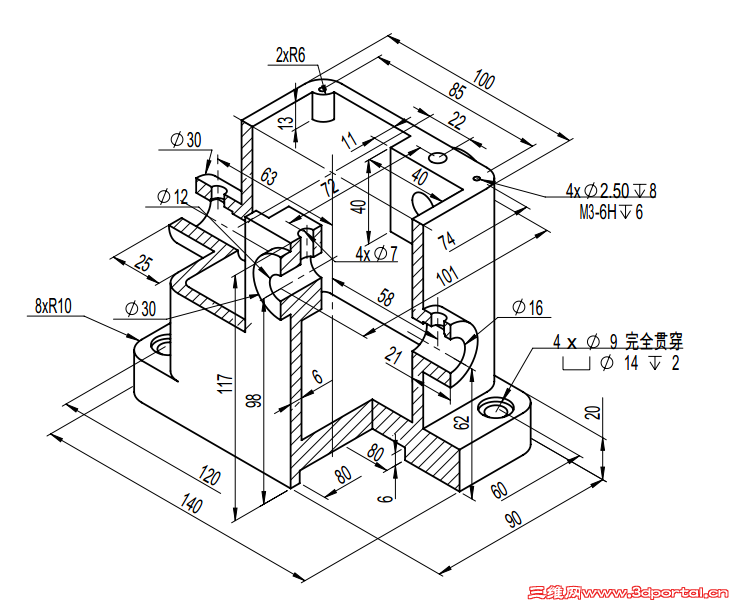

我没完全看懂楼主的意思，这是我以前弄着玩的一个图，当然很多地方可能不规范。仅供参考。

hongwei_1987jp · 发表于 2012-5-9 13:56:20

本帖最后由 hongwei_1987jp 于 2012-5-9 14:21 编辑

只是为了标注尺寸，也不一定非得用**剖面**这个词吧

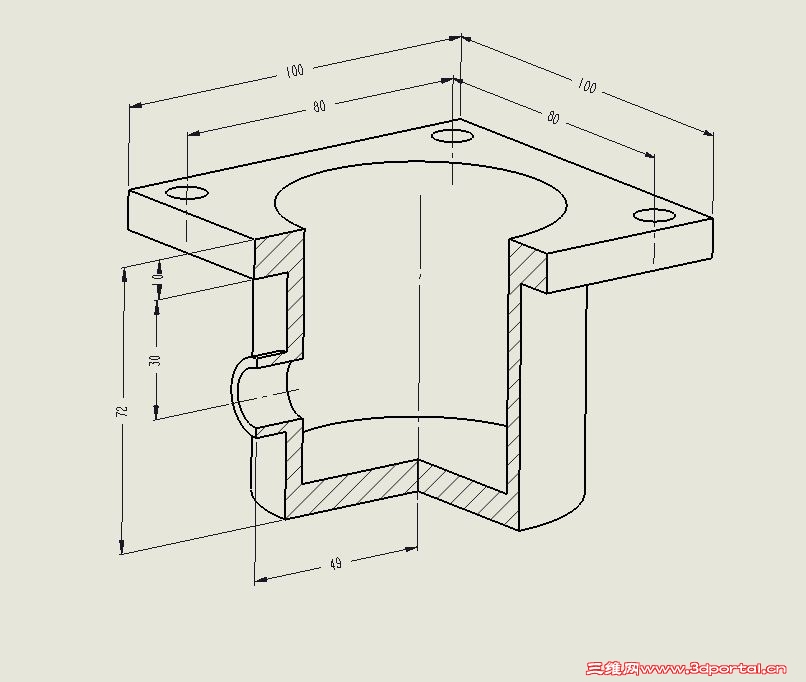

不想出工程图的话，这种效果如何？


出工程图，也可以直接标注的

makelulu · 发表于 2012-5-9 15:44:02

提示: 作者被禁止或删除内容自动屏蔽

heyantian · 发表于 2012-5-9 16:59:09

作为标准研制，广泛深入向使用者调研是必须的，但不要被软件给束缚死了。听说有专家建议使用JT作为中国的轻量化标准……%*&（*（z%*^&%$^$$，靠！

39076300 · 发表于 2012-5-10 11:19:08

看到会做的人了学习中~

hbwalter · 发表于 2012-5-10 14:01:20

20楼和21楼很不错了
