Solid EdgeST4螺旋阵列特征

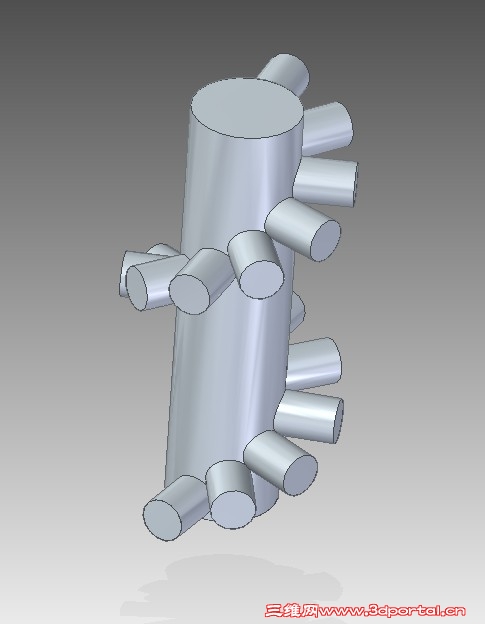

设备搅拌器轴上设置了搅拌钉，在轴上按照螺旋线进行排列，该怎样绘制呢？
在Solid Edge中其实很简单，直接用沿曲线阵列就可以了。关键在于沿曲线阵列时的选项，刚接触的可能一时找不到需要的，多尝试一下各个选项会有收获的。
